COMMANDE STABILISATEURS

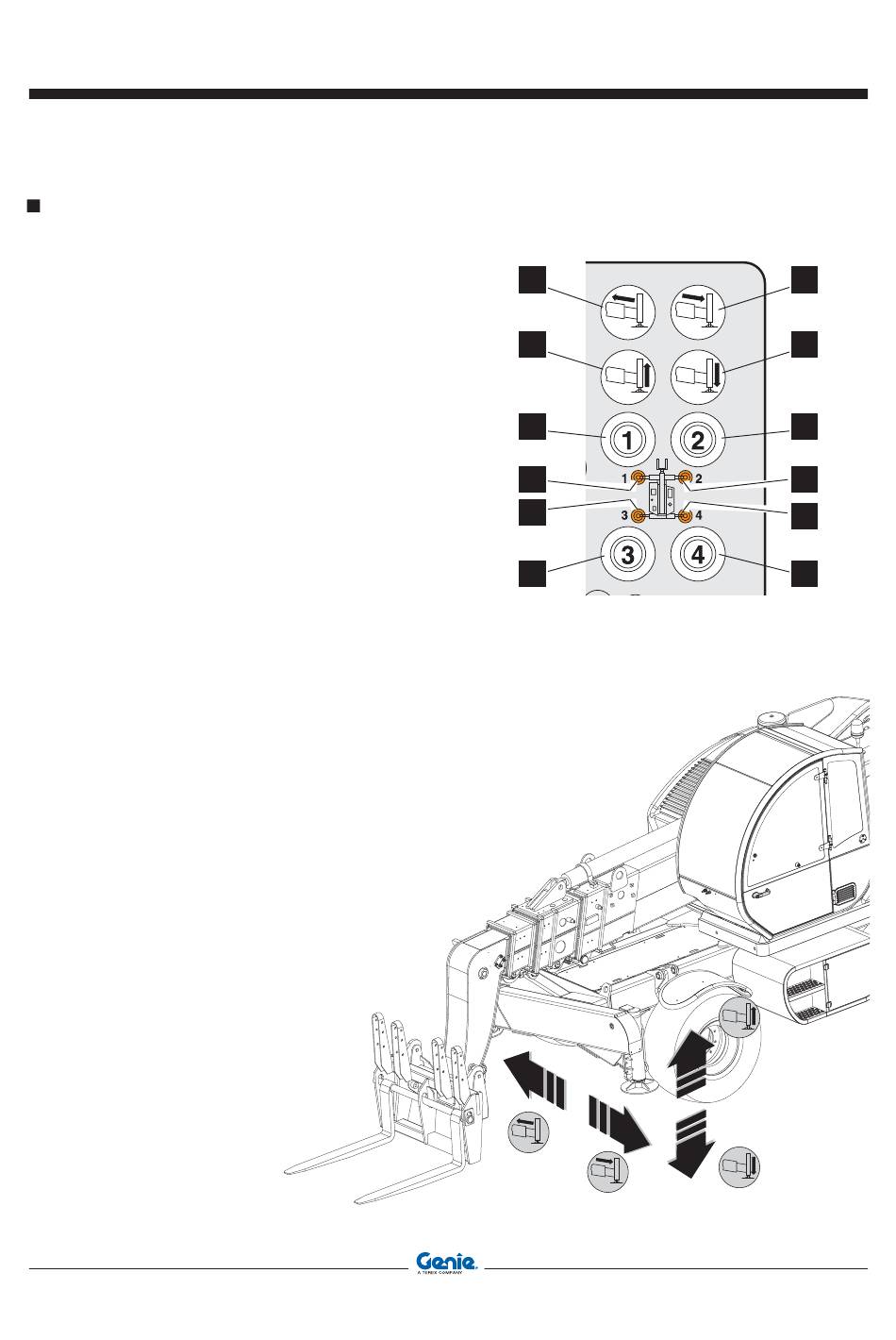

Sur le tableau de commande de gauche sont
installées des commandes à utiliser pour le
déplacement des stabilisateurs.
Les boutons-poussoirs 1 - 2 - 3 - 4, s'ils sont
enfoncés ou dégagés, permettent de sélectionner
et désélectionner le stabilisateur à déplacer:
1 Stabilisateur avant gauche
2 Stabilisateur avant droit
3 Stabilisateur arrière gauche
4 Stabilisateur arrière droit
Il est possible de déplacer les stabilisateurs un à la fois
ou les quatre en même temps en respectant la même
procédure pour le/s stabilisateur/s sélectionné/s.
Les voyants 5 - 6 - 7 - 8 indiquent le/s stabilisateur/s
sélectionné/s:
5 Stabilisateur avant gauche
6 Stabilisateur avant droit
7 Stabilisateur arrière gauche
8 Stabilisateur arrière droit
Les boutons-poussoirs 9 - 10 - 11 - 12, s'ils sont
enfoncés ou dégagés, déplacent les stabilisateurs
sélectionnés:
9
Rentrée télescope stabilisateur
10 Déploiement télescope stabilisateur
11 Montée stabilisateur
12 Descente stabilisateur
