Commandes et instruments

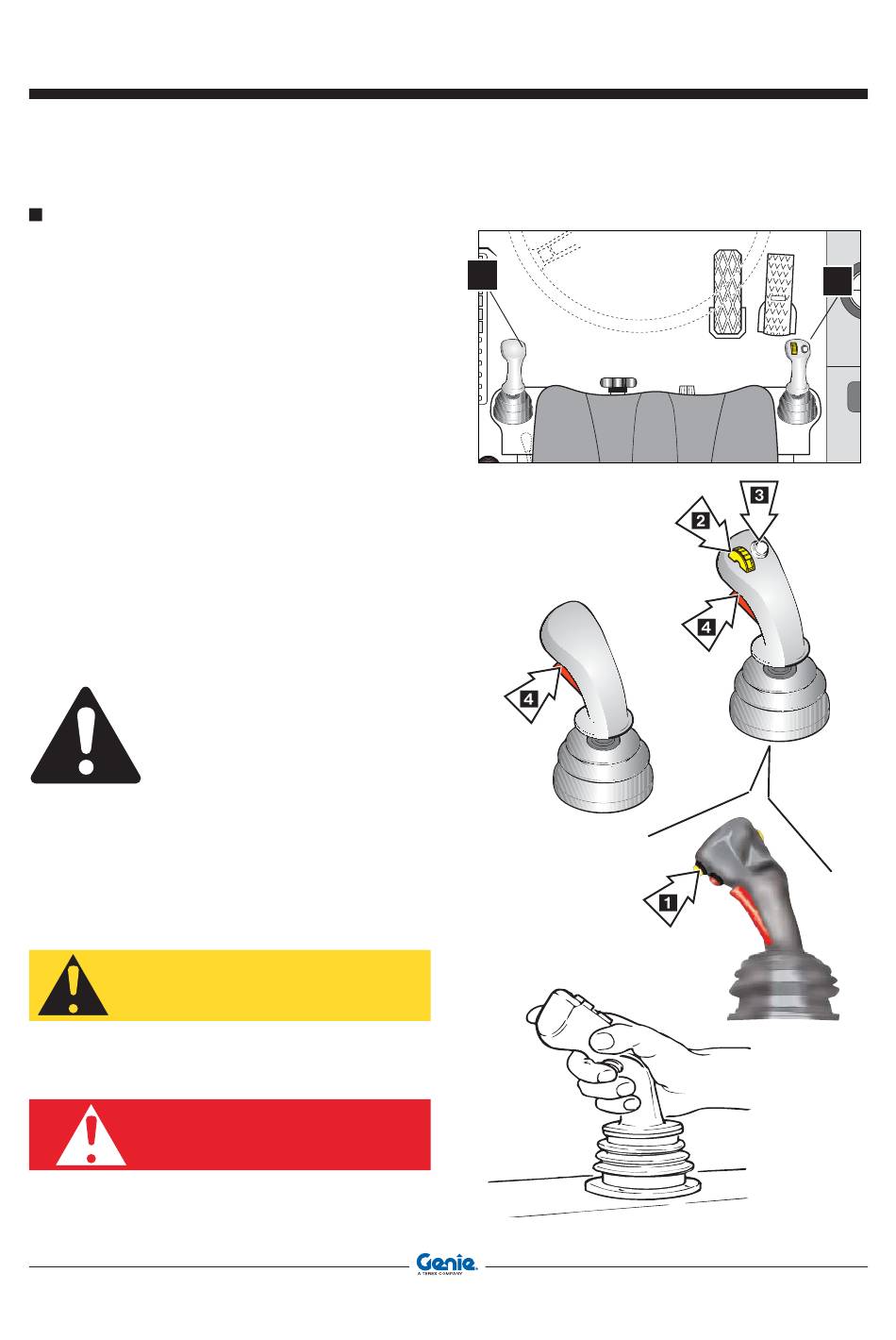

LEVIER DE COMMANDE
Les chariots élévateurs sont équipés de deux
leviers multifonctions 27 et 32 pour le contrôle des
32
27
mouvements de la machine.
Le levier de commande de droite 27 est fixé à côté du
siège de pilotage; le levier de commande de gauche
32 est installé sur un bras mobile qui doit être soulevé
pour entrer ou sortir du poste de conduite.
Sur la partie antérieure de ces deux leviers est situé
2
le bouton-poussoir de commande intentionnelle 4
qui doit être maintenu enfoncé jusqu'à l'exécution
complète du mouvement. Sans l'action de ce bouton-
poussoir, le levier, même s'il est actionné, n'effectue
aucune fonction.
Les leviers de commande doivent être déplacé sur
une des quatre directions (avant - arrière - droite -
gauche) pour l'exécution des fonctions introduites.
Le levier de commande droit est en outre doté sur
la partie supérieure de deux boutons-poussoirs 2 et
3 pour la sélection d'autres fonctions.
Le bouton-poussoir 1 active la commande de
changement de vitesse mécanique "Shift-on fly".
Saisir correctement le levier de commande et le
déplacer doucement. La vitesse de mouvement
des actionneurs dépend de la position du levier:
de petits déplacements du levier causent un
mouvement lent des actionneurs; vice-versa
un levier complètement déplacé détermine la
vitesse maximale de l'actionneur.
ATTENTION
Le levier de commande doit être actionné
uniquement par l'opérateur assis au poste de
pilotage.
DANGER
Avant d'actionner le levier de commande,
s'assurer que personne ne se trouve dans le
rayon d'action de la machine.
42
GTH-4518ER - GTH-4020ER - GTH-6025ER
