Deuxième Édition - Deuxième Impression

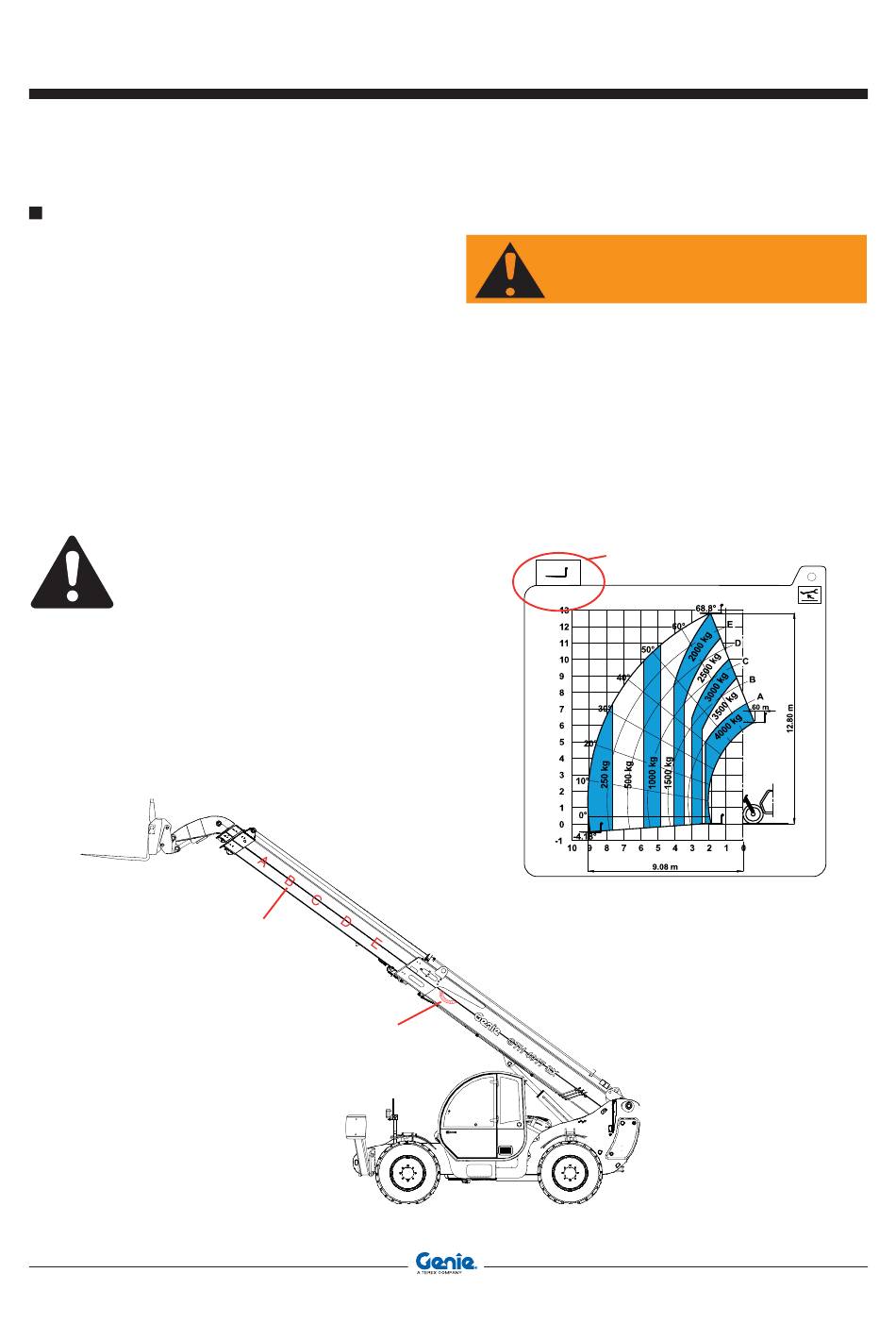

EMPLOI DES TABLEAUX DE CHARGE

Les tableaux de charge 1 indiquent la charge
maximale admissible par rapport au déploiement
du bras et au type d'équipement utilisé. Toujours
consulter ces tableaux pour travailler dans des
conditions de sécurité.
L'ampleur de déploiement du bras peut être
déterminée en comparant les lettres (A, B, C, D, E)
peintes sur le bras (pos.3). Les degrés d'inclinaison
réels du bras sont, au contraire, affichés par
l'indicateur d'angle 2.
Tous les tableaux de charge sont situés sur un support
installé en cabine sur le côté droit, au-dessus du
tableau de bord. L'étiquette 4 au-dessous de chaque
tableau de charge se réfère au type d'outil utilisé.
Les tableaux montrés ici le sont uniquement
à titre d'exemple. Pour déterminer les limites
de charge, se référer uniquement aux tableaux
appliqués sur la machine.
Code 57.0009.0477
GTH-4013EX - GTH-4514EX - GTH-4017EX
Fonctionnement et Emploi
AVERTISSEMENT
Les tableaux appliqués dans la cabine se réfèrent
à une machine stationnée sur un terrain plat et
nivelé.
Soulever la charge quelques centimètres du
sol et vérifier la stabilité de la machine avant de
soulever complètement la charge.
EXEMPLE
EXEMPLE
Mode d'emploi
GTH-4013 EX - SX
09.4618.0866
55
