FONCTIONNEMENT

Installation des raccords pour les tuyaux de raccordement

Utilisez une clé à douille pour installer les raccords fournis avec le produit
dans les ouvertures du panneau arrière. Attention aux confusions
éventuelles - le marquage figurant sur le raccord doit correspondre à celui
qui se trouve sur le produit. Utilisez les bagues d'étanchéité en plastique
fournies pour sceller le raccordement.

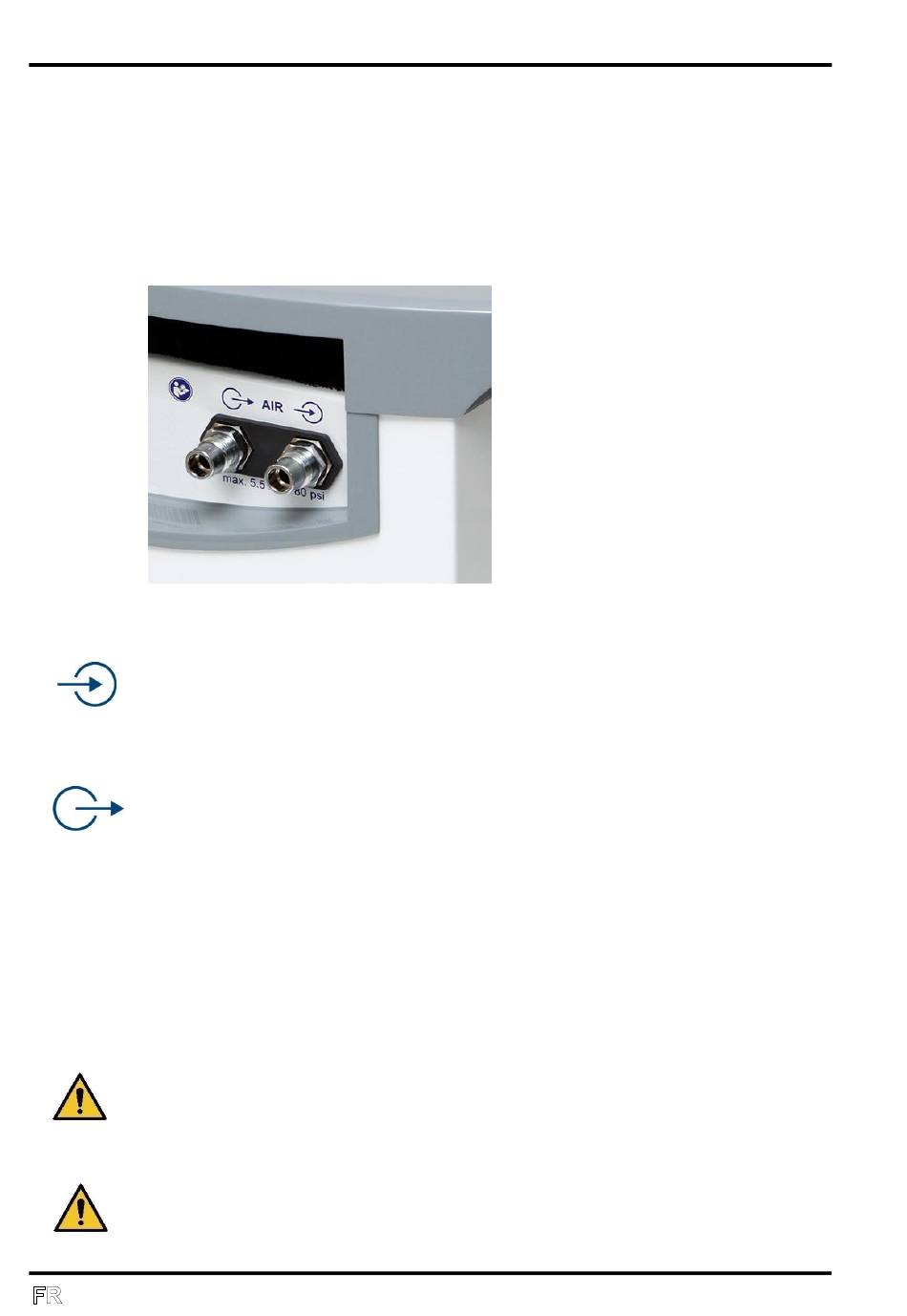

Raccordement de l'air comprimé
Entrée d'air (WALL)
Raccorder la ligne d'air comprimé de la ligne de distribution centrale au
raccord rapide WALL (MUR) - entrée d'air comprimé (si une ligne centrale de
distribution d'air est disponible).
Sortie d'air (OUT)
Raccorder le tuyau de pression vers le ventilateur médical au raccord rapide
OUT sur la sortie d'air comprimé.
L'air du système de distribution central est automatiquement connecté au
compresseur via le port / prise de sortie "OUT". Dans cette configuration, le
compresseur est utilisé en tant que source dite "de secours" d'air comprimé.
Dès lors qu'il y a réduction de la pression d'air du système de distribution
centralisé, il y a mise sous tension automatique du compresseur. L'air
comprimé, au niveau de la sortie du compresseur, est délivré en continu.
La pression d'air nominale maximale pour le raccord rapide WALL est
de 5,5 bars / 80 psi. Pour information, l'air délivré par la ligne de
distribution centralisée et fourni au compresseur devra être de "qualité
médicale " (taille des particules, taux d'humidité). Le compresseur
n'altère pas l'air délivré par la ligne de distribution centralisée.
Le tuyau reliant le compresseur au ventilateur médical ne doit pas
traverser de zones dites "froides". Ainsi, il sera strictement interdit de
positionner le tuyau à même le sol. De plus, il devra être le plus court
46 NP-DK50 DI-17_03-2021
