ЭЛЕКТРИЧЕСКАЯ И ПНЕВМАТИЧЕСКАЯ СХЕМЫ
7. ЭЛЕКТРИЧЕСКАЯ И ПНЕВМАТИЧЕСКАЯ СХЕМЫ

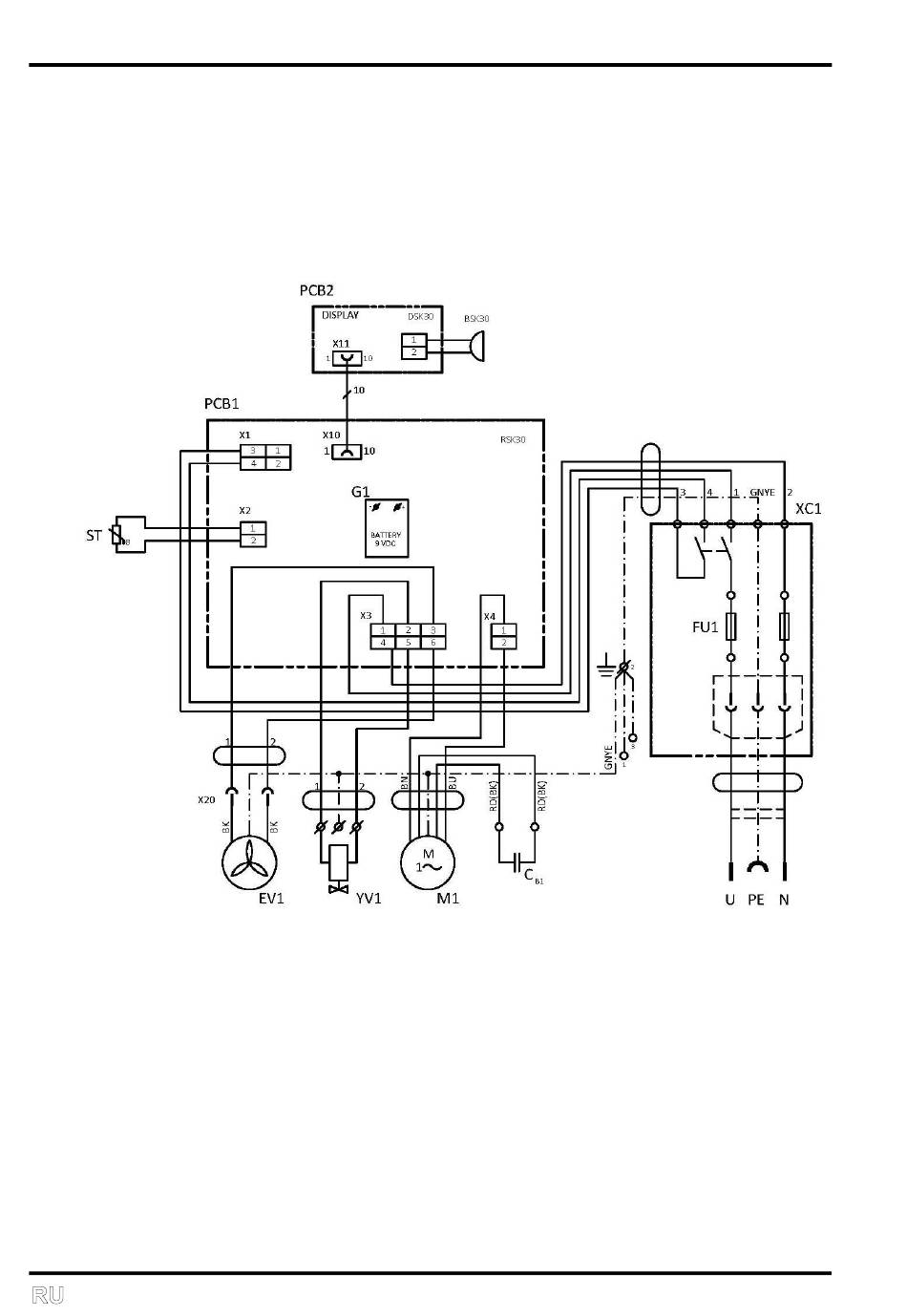

МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ
1/N/PE ~ 100/230V, 50/60 Hz
Электрический предмет кл. I
PCB —
XC1 —
FU1 —
CB1 —
M1 —
YV1 —
EV1 —
ST
Печатная плата
Соединитель / Выключатель
Предохранители
Конденсатор
Двигатель
Электромагнитный клапан
Вентилятор
— Датчик температуры
86 NP-DK50 DI-17_03-2021
