7.1.2 Nettoyage après démontage des tubes de protection des
émetteurs
AVERTISSEMENT !
• Couper l'interrupteur principal avant le montage et la mise en place de l'émetteur, ou
retirer la fiche de secteur !
• Ne faire fonctionner l'émetteur de rayonnement que convenablement monté ! Les
rayonnements UV-C sont nocifs pour les yeux et la peau !
Installer comme il convient l'installation aux UV avant de mettre l'émetteur de
rayonnement en service !
ATTENTION !
• Pendant ces opérations, veiller à ne pas plier la tige du dispositif d'essuyage une fois
cette dernière sortie !
• Ne toucher le verre de l'émetteur qu'avec des gants propres en coton ! Les empreintes
de doigts s'impriment dans le verre et peuvent provoquer des défaillances prématurées.
Avant le montage, nettoyer les empreintes de doigts avec un chiffon légèrement
imprégné d'alcool !
➤ Fermer les vannes d'arrêt en amont et en aval de la chambre d'irradiation
➤ Éteindre l'installation de désinfection aux UV grâce à la touche DEMARRAGE/ARRET
➤ Désactiver l'interrupteur principal ou débrancher la fiche de secteur
➤ Vider la chambre d'irradiation

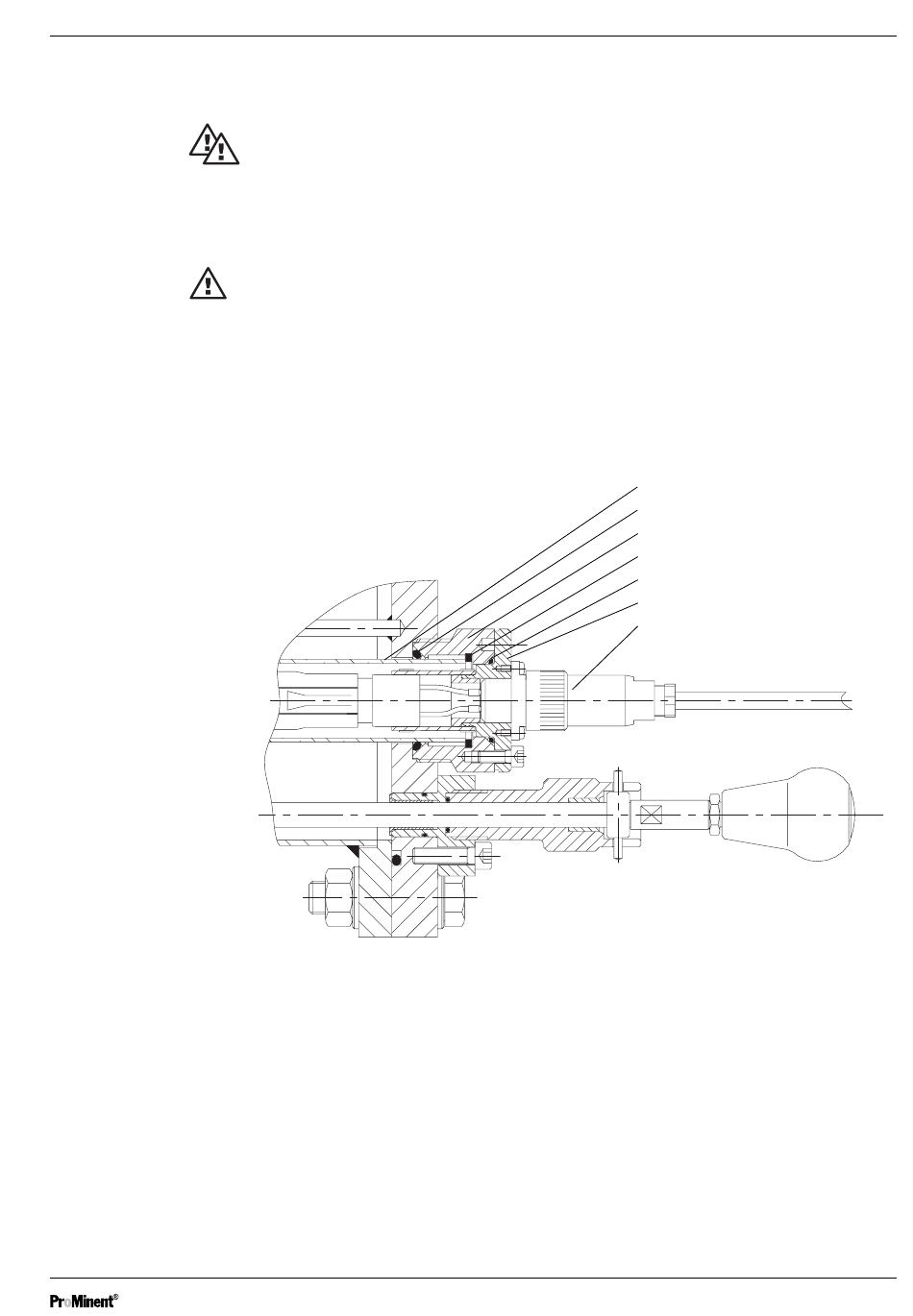

Figure 8 : Vue en coupe du raccordement
d'un émetteur
➤ Détacher le connecteur circulaire du couvercle de l'émetteur de rayonnement en tournant
l'écrou moleté
➤ Retirer les vis de fixation du couvercle de l'émetteur à l'aide d'une clé pour vis à six pans
creux, retirer le couvercle de l'émetteur et extraire l'émetteur de 100 mm environ
➤ Séparer de l'émetteur la fiche de raccordement avec le couvercle de l'émetteur
➤ Sortir complètement l'émetteur et le poser de côté
➤ Dévisser légèrement la vis de serrage (tourner environ 1/4 de tour dans le sens anti-horaire)
(voir figure 6)
➤ Dégager la douille de fixation du dispositif de verrouillage de la vis
➤ Tirer la tige du dispositif d'essuyage jusqu'en butée – elle doit rester en butée jusqu'à ce
qu'elle soit remise en place !
➤ Visser légèrement la vis de serrage à la main (tourner environ 1/4 de tour dans le sens horaire)
➤ Desserrer et retirer le dispositif de maintien du tube de protection de l'émetteur à l'aide d'une
clé à ergot (au niveau des orifices et non du filetage !)
Maintenance
1
2
3
4
5
6
7
1 Tube de protection de l'émetteur
2 Joint torique
3 Dispositif de maintien du tube de
protection de l'émetteur
4 Joint en Téflon
5 Joint torique
6 Couvercle de l'émetteur
7 Connecteur circulaire
