Page 36
INFORMATIONS CONCERNANT LES INSTALLATIONS À PLUSIEURS ÉMETTEURS DE
RAYONNEMENT :
• En cas de changement d'un émetteur à expiration de sa durée maximale d'utilisation,
tous les émetteurs doivent à chaque fois être remplacés.
• En cas de changement en raison du vieillissement d'un émetteur, tous les émetteurs
doivent à chaque fois être remplacés.
• Seuls des émetteurs neufs peuvent être utilisés pour remplacer des émetteurs
défectueux.
• Si seul l'émetteur défectueux est remplacé après une panne d'émetteur, le nouvel
émetteur doit toujours être installé dans le tube de protection le plus éloigné de la
position de mesure de la sonde UV-C.
• En cas de panne d'un émetteur à proximité de l'expiration de sa durée maximale
d'utilisation, tous les émetteurs doivent être remplacés.
➤ Fermer les vannes d'arrêt en amont et en aval de la chambre d'irradiation
➤ Éteindre l'installation aux UV grâce à la touche DEMARRAGE/ARRET
➤ Désactiver l'interrupteur principal ou débrancher la fiche de secteur

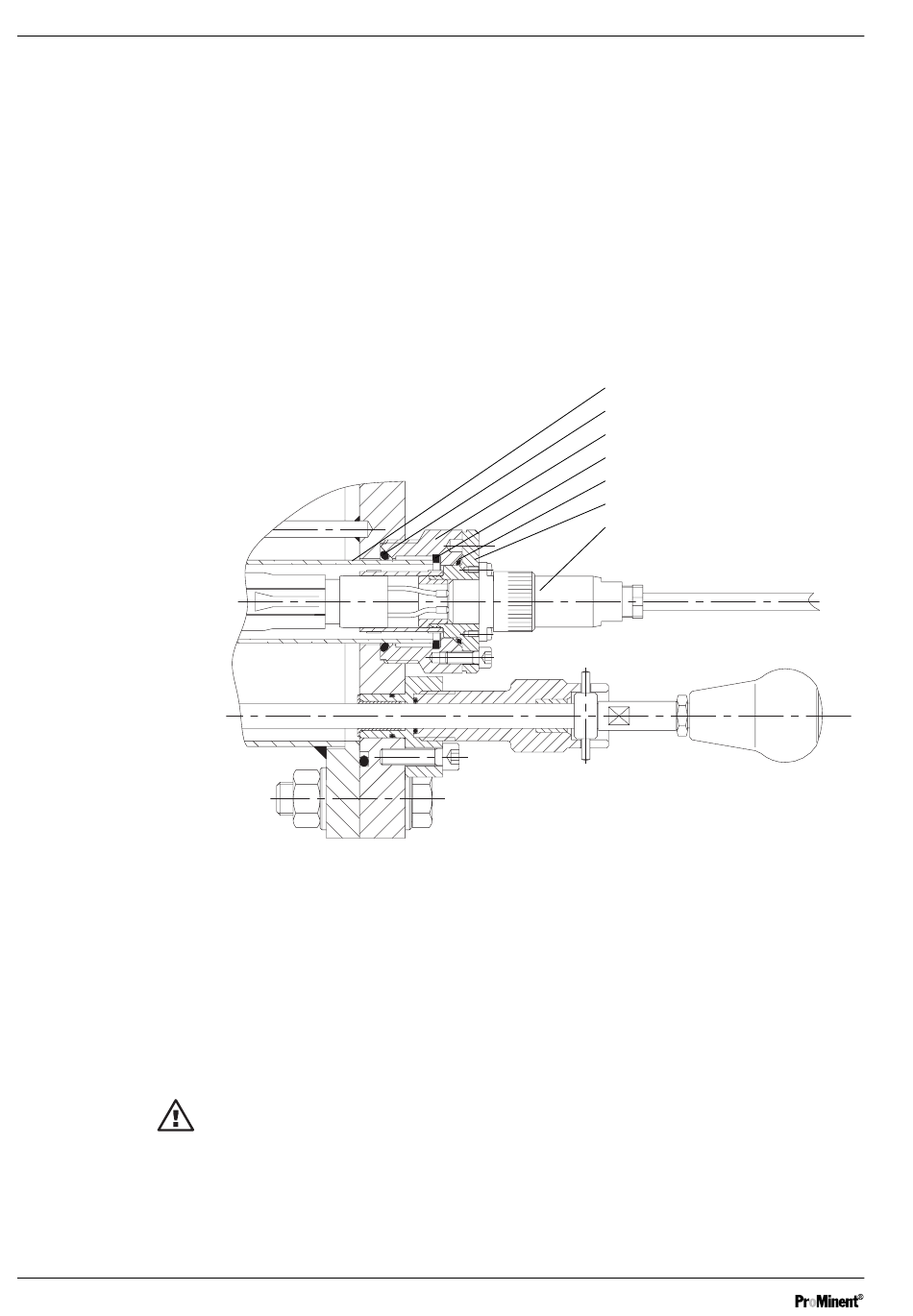

Figure 11 : Vue en coupe du raccordement d'un émetteur
➤ Détacher le connecteur circulaire du couvercle de l'émetteur de rayonnement en tournant
l'écrou moleté
➤ Retirer les vis de fixation du couvercle de l'émetteur à l'aide d'une clé pour vis à six pans
creux, retirer le couvercle de l'émetteur et extraire l'émetteur de 100 mm environ
➤ Séparer de l'émetteur la fiche de raccordement avec le couvercle de l'émetteur
➤ Sortir complètement l'émetteur et le poser de côté
➤ Vérifier si le joint torique du dispositif de maintien du tube de protection de l'émetteur est bien
placé dans la rainure prévue à cette fin – les faces d'étanchéité du joint torique doivent être
entièrement lisses et propres.
ATTENTION !
Lors du montage des émetteurs, tourner ces derniers de telle sorte que les câbles
raccordés soient tous les deux à l'opposé de la sonde UV !
Sinon, la puissance de rayonnement mesurée sera inférieure à la réalité !
1
2
3
4
5
6
7
1 Tube de protection de l'émetteur
2 Joint torique
3 Dispositif de maintien du tube de
protection de l'émetteur
4 Joint en Téflon
5 Joint torique
6 Couvercle de l'émetteur
7 Connecteur circulaire
