7.1.1 Nettoyage avec le dispositif d'essuyage manuel
PRUDENCE !
• Bien tenir le bouton champignon en place lorsque la douille de fixation est desserrée !
La pression de l'eau dans la chambre d'irradiation pousse avec une certaine puissance
la tige du dispositif d'essuyage vers l'utilisateur !
• Pendant ces opérations, veiller à ne pas plier la tige du dispositif d'essuyage une fois
cette dernière sortie !

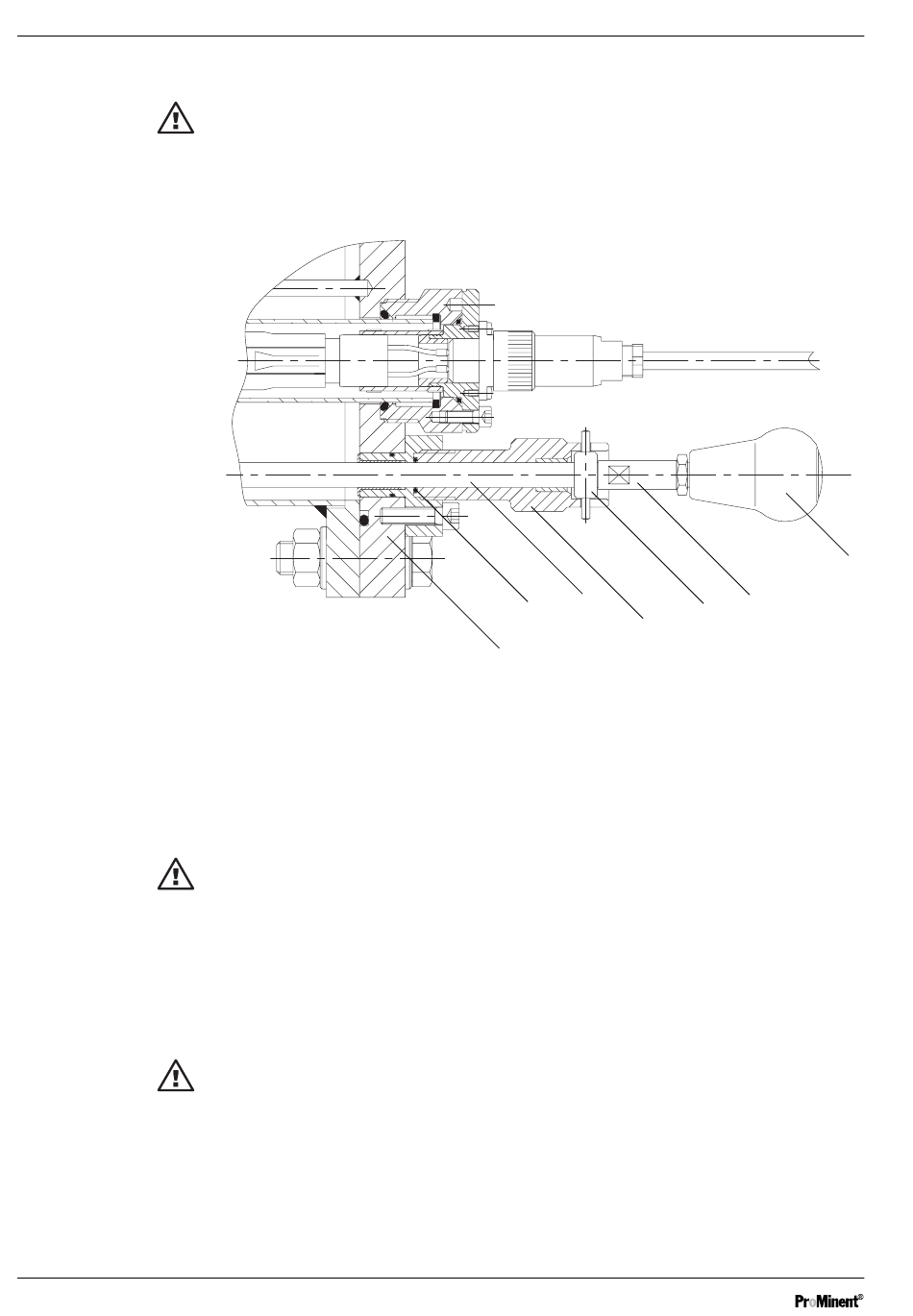

Figure 7 : Pièces du dispositif d'essuyage manuel au
niveau du cache de la chambre
➤ Dévisser légèrement la vis de serrage (tourner environ _ de tour dans le sens anti-horaire)
➤ Éviter tout retour brusque vers l'arrière du bouton champignon
➤ Dégager la douille de fixation du dispositif de verrouillage de la vis
➤ Tirer ou faire glisser la tige du dispositif d'essuyage en dehors de la chambre d'irradiation
jusqu'en butée
ATTENTION !
Le système d'étanchéité de la tige du dispositif d'essuyage peut être endommagé !
La tige du dispositif d'essuyage ne doit être insérée dans la chambre d'irradiation que si sa
surface est propre !
➤ Insérer entièrement la tige du dispositif d'essuyage dans la chambre d'irradiation. Réitérer
cette opération plusieurs fois
➤ Vérifier que la commande indique à nouveau une puissance d'émetteur suffisante
➤ Insérer entièrement la tige du dispositif d'essuyage dans la chambre d'irradiation
➤ Verrouiller la douille de fixation dans la vis de serrage
➤ Visser légèrement la vis de serrage à la main (tourner environ 1/4 de tour dans le sens horaire)
PRUDENCE !
Sous la pression de service, une tige de dispositif d'essuyage mal fixée peut jaillir de la
chambre d'irradiation et causer des blessures corporelles !
C'est pourquoi la tige du dispositif doit toujours être maintenue en place par la douille de
fixation !
➤ Évacuer les salissures dissoutes de la chambre d'irradiation par un rinçage à l'eau claire
(raccords de rinçage)
➤ Réaliser un raccord hydraulique de la chambre d'irradiation avec l'ensemble de l'installation
(vanne d'arrêt)
5
6
4
7
2
3
1 Bouton champignon
2 Broche guide
3 Douille de fixation
4 Vis de serrage
5 Tige du dispositif d'essuyage
6 Joint torique
7 Cache de la chambre
