Figure 4 : Conduite des câbles, rangée au second plan
h e
Figure 5 : Conduite des câbles, rangée au premier plan
5.3
Montage des tubes de protection des émetteurs
ATTENTION !
Pendant ces opérations, veiller à ne pas plier la tige du dispositif d'essuyage une fois cette
dernière sortie !

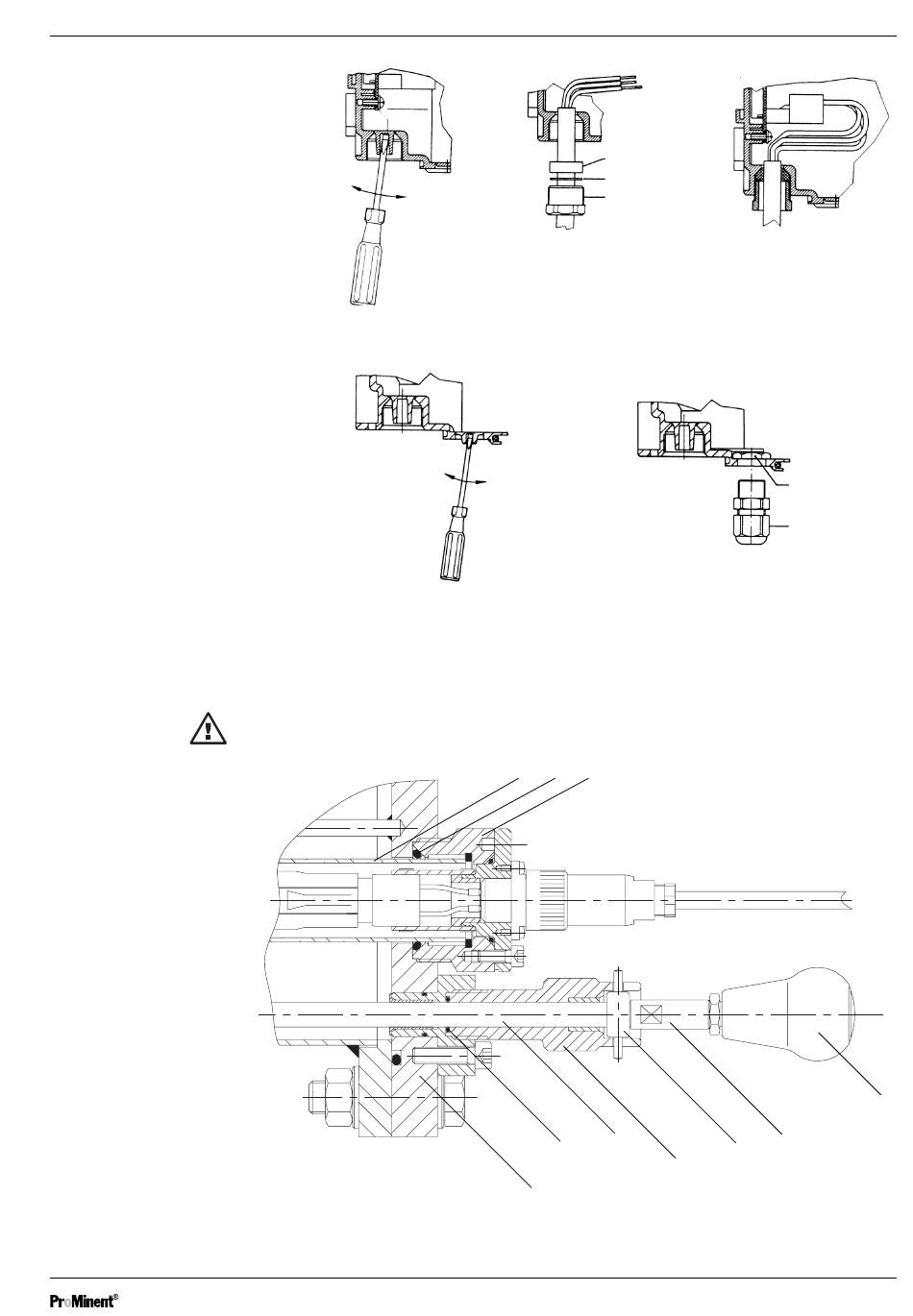

Figure 6 : Composants du dispositif d'essuyage
manuel au niveau du cache de la
chambre et pièces de l'émetteur
3
2
1
8
9
10
5
6
4
1 Bouton champignon
7
2 Broche guide
3 Douille de fixation
4 Vis de serrage
5 Tige du dispositif d'essuyage
6 Joint torique
Montage et installation
1 Raccord à visser PG-11
2 Bague métallique
3 Rondelle d'étanchéité
en caoutchouc
5
4
4 Raccord à visser PG-7
5 Contre-écrou
1
2
3
7 Cache de la chambre
8 Tube de protection de
l'émetteur
9 Joint torique
10 Dispositif de maintien du
tube de protection de
