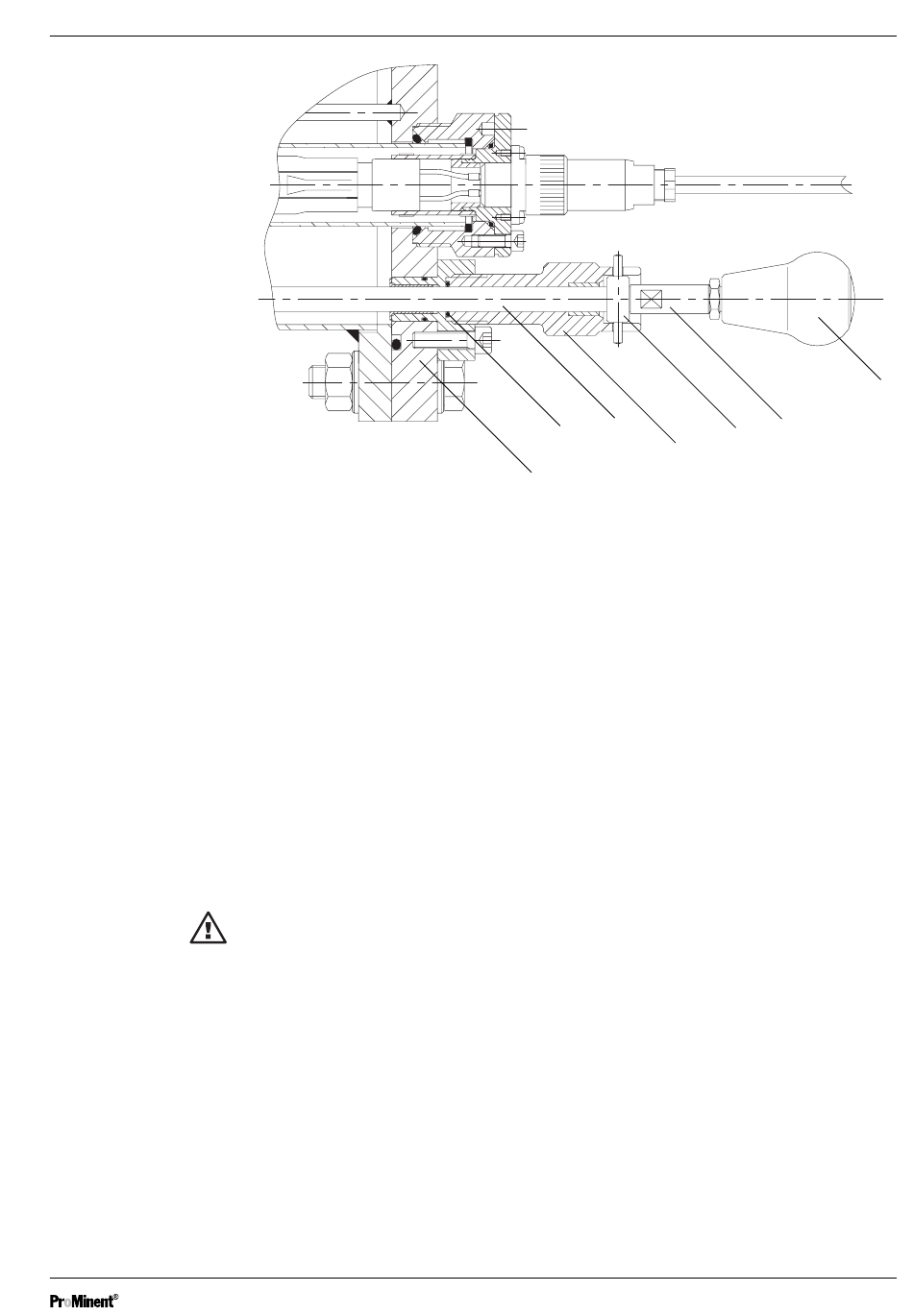

Figure 10 : Composants du dispositif d'essuyage manuel au niveau
du cache de la chambre
➤ Visser légèrement la vis de serrage à la main (tourner environ 1/4 de tour dans le sens horaire)
➤ Desserrer et retirer le dispositif de maintien du tube de protection de l'émetteur à l'aide d'une
clé à ergot (au niveau des orifices et non du filetage !)
➤ Dégager en douceur tout le tube de protection de l'émetteur de la chambre d'irradiation et le
poser dans un endroit convenable et propre
➤ Retirer le joint torique du tube de protection de l'émetteur
➤ Nettoyer le tube de protection de l'émetteur avec une solution de nettoyage ou le tremper
dans la solution de nettoyage, jusqu'à ce que le dépôt ait été entièrement éliminé
➤ Rincer le tube de protection de l'émetteur à l'eau claire et bien le sécher avec un chiffon doux
➤ Retirer les vis du cache de la chambre d'irradiation
➤ Poser en douceur le cache de la chambre d'irradiation avec la tige du dispositif d'essuyage
entièrement sortie dans un endroit convenable et propre
➤ Enlever la vis à six pans creux du dispositif d'essuyage
➤ Sortir le composant usagé du dispositif d'essuyage par le côté
➤ Mettre en place le nouveau composant du dispositif d'essuyage par le côté ; le bec du
dispositif d'essuyage doit pointer vers le cache de la chambre d'irradiation (pour une vue
détaillée, voir le chap. 5, figure 2)
➤ Mettre la vis à six pans creux avec la douille en place dans le dispositif d'essuyage et serrer
ATTENTION !
Même une fois la vis à six pans creux serrée, le composant du dispositif d'essuyage ne doit
pas être bloqué dans le dispositif !
Si cette disposition n'est pas respectée, corriger la cause de ce défaut ou utiliser un autre
composant de dispositif d'essuyage !
➤ Changer les autres composants du dispositif d'essuyage conformément à la description
➤ Installer un nouveau joint torique sur le cache de la chambre d'irradiation
➤ Insérer doucement le cache de la chambre d'irradiation, la tige du dispositif d'essuyage étant
encore complètement sortie, dans la chambre d'irradiation - la tige du dispositif d'essuyage
doit pour ce faire se trouver dans la position adéquate pour être fixée dans la chambre
d'irradiation et rester dans ladite position jusqu'à ce que le tube de protection de l'émetteur
soit monté
➤ Visser le cache de la chambre d'irradiation sur la chambre d'irradiation de manière étanche à
l'humidité
➤ Pousser doucement le tube de protection de l'émetteur dans la chambre d'irradiation jusqu'en
butée
➤ Insérer un nouveau joint torique à l'extrémité du tube de protection de l'émetteur – les faces
d'étanchéité du joint torique doivent être entièrement lisses et propres !
5
6
4
7
Maintenance
2
3
1 Bouton champignon
2 Broche guide
3 Douille de fixation
4 Vis de serrage
5 Tige du dispositif d'essuyage
6 Joint torique-{}-
7 Cache de la chambre
Page 33
