Introduction

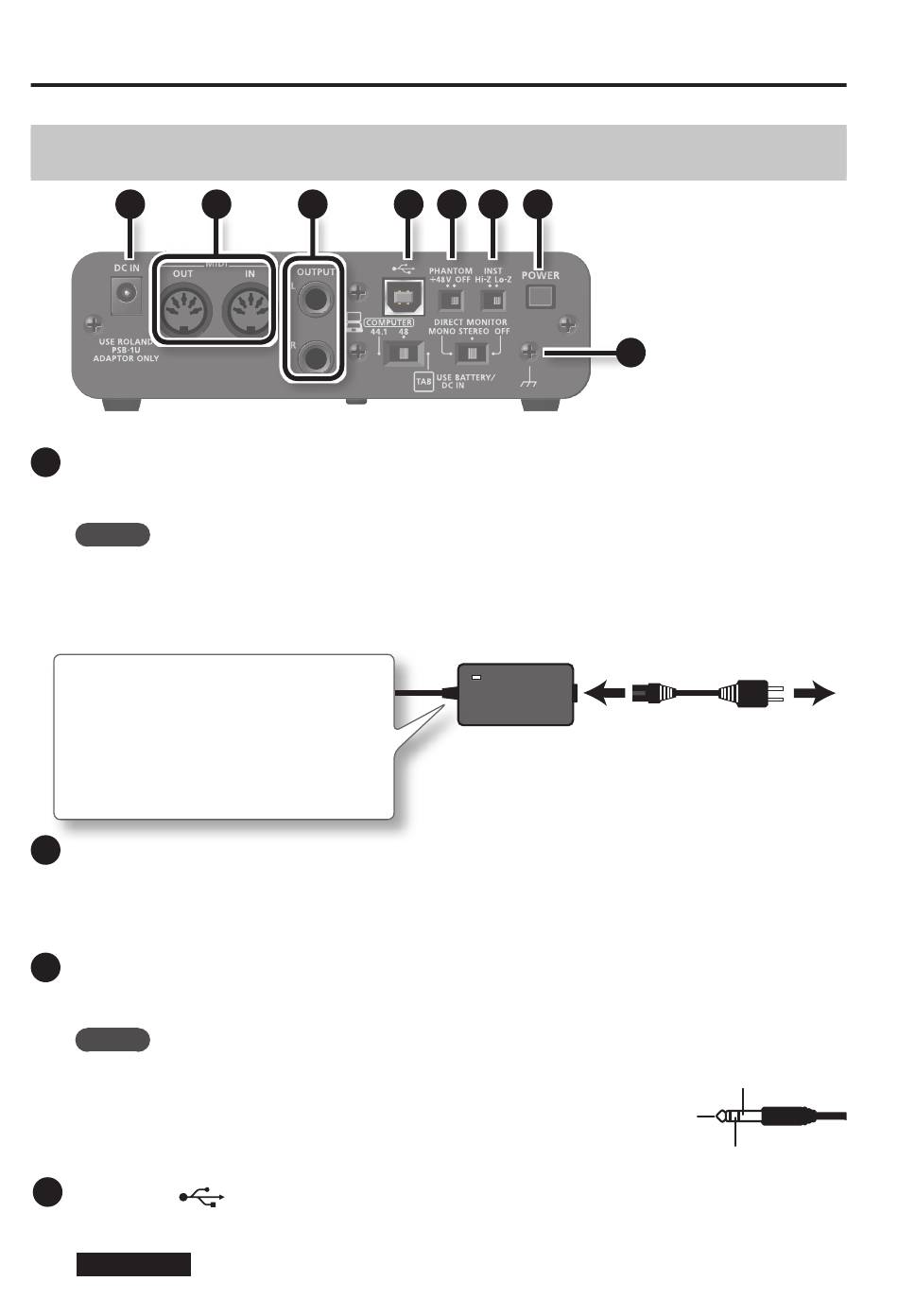

Panneau arrière
7
Prise DC IN
7
Il est possible de connecter l'adaptateur secteur (vendu séparément).
MÉMO
• Même si les piles sont installées, l'appareil s'éteindra si vous connectez ou déconnectez le
cordon d'alimentation de la prise secteur alors que l'appareil est allumé, ou si vous connectez
ou déconnectez l'adaptateur secteur de l'appareil. Vous devez mettre l'appareil hors tension
avant de connecter ou de déconnecter le cordon d'alimentation ou l'adaptateur secteur.
• Placez l'adaptateur secteur de manière à ce que
le côté contenant le témoin (voir illustration)
soit orienté vers le haut, et le côté contenant
les informations textuelles soit orienté vers le
bas. Le témoin s'allume lorsque vous branchez
l'adaptateur secteur sur une prise secteur.
Connecteurs MIDI OUT, IN
8
Permet de connecter le connecteur MIDI OUT à un générateur de son MIDI externe, etc.
Permet de connecter le connecteur MIDI IN à un clavier MIDI ou un contrôleur MIDI.
Prises OUTPUT L, R (type jack TRS (équilibré))
9
Sortie du signal audio analogique.
MÉMO
Les prises OUTPUT L et OUTPUT R de type jack TRS équilibrées
sont raccordées comme indiqué sur l'illustration. N'effectuez
les connexions qu'après avoir vérifié les schémas de câblage
des autres équipements que vous comptez utiliser.
Port USB (
10
Permet de raccorder à l'ordinateur.
REMARQUE
Ne connectez le DUO-CAPTURE EX à l'ordinateur qu'une fois l'installation du pilote terminée (p. 12).
8
8
9
)
10
11 12 13
14
MASSE (MANCHON)
CHAUD (BOUT)
FROID (ANNEAU)
