Description de l'appareil

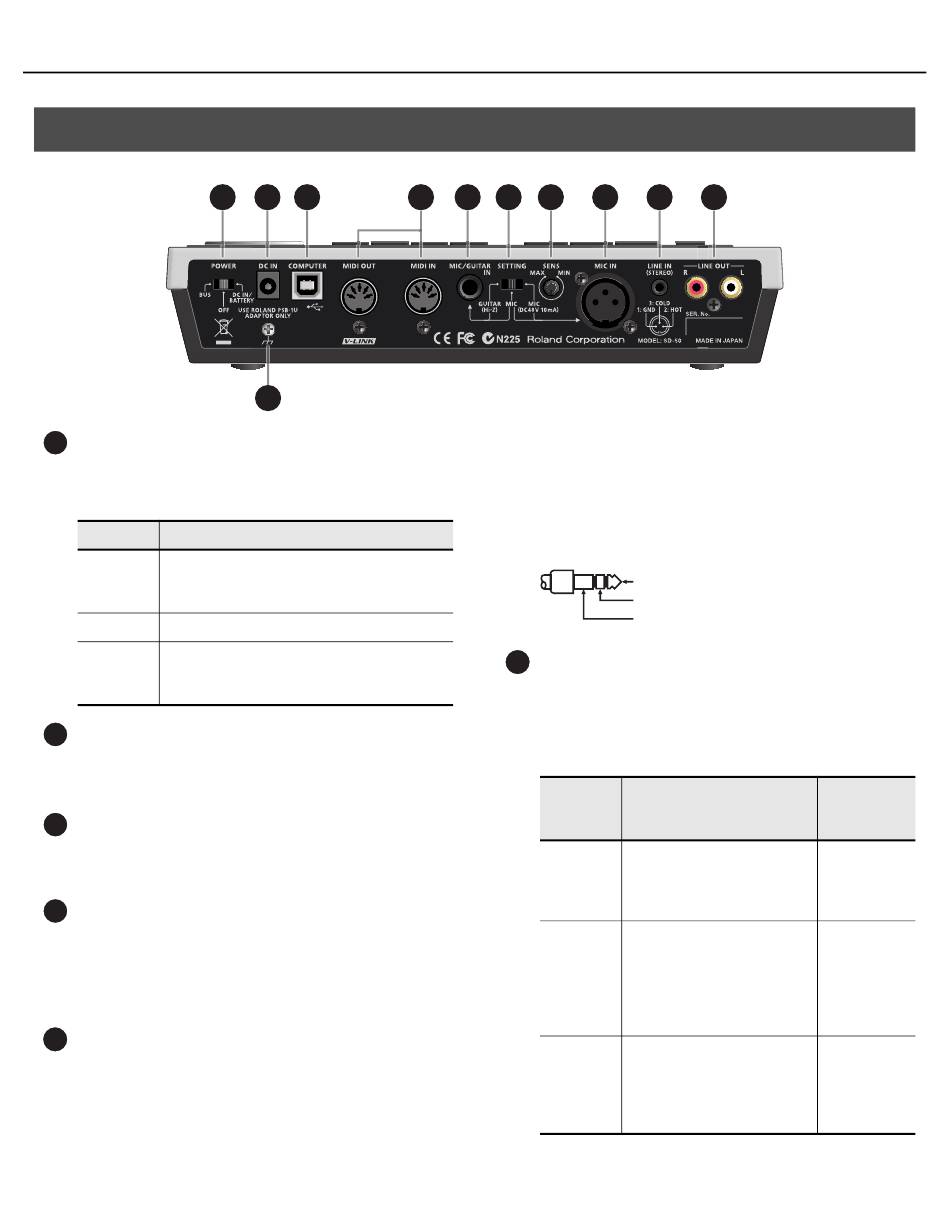

Panneau arrière
ig.XLR_e.eps
1
Commutateur [POWER]
Ce commutateur permet de mettre l'appareil sous/hors
tension (p. 22).
Réglage
Explication
Si vous branchez l'appareil à un ordinateur et que
BUS
vous utilisez l'alimentation par bus, ce réglage
permet de mettre l'appareil sous tension.
OFF
Met l'appareil hors tension.
Lorsqu'un adaptateur secteur est branché ou des
DC IN/
piles (vendues séparément) sont dans l'appareil, ce
BATTERY
réglage permet de mettre l'appareil sous tension.
2
Connecteur DC IN
Branchez ici l'adaptateur secteur (p. 20).
* Vous devez utiliser l'adaptateur secteur fourni.
3
Connecteur COMPUTER
Utilisez un câble USB pour brancher le SD-50 à votre
ordinateur (p. 23).
Connecteurs MIDI (OUT, IN)
4
Utilisez des câbles MIDI pour brancher le SD-50 à un autre
périphérique MIDI (p. 60).
Ces connecteurs permettent de transmettre et de recevoir
des messages MIDI.
5
Connecteur MIC/GUITAR IN
Connectez ici votre guitare ou votre microphone (p. 55).
Il s'agit d'une prise Input audio analogique avec
préamplificateur microphone. Elle peut accepter les
connexions symétriques ou asymétriques.
16
1
2
3
11
4
5
6
7
922
* Cet instrument est équipé de prises de type symétrique
(TRS). Les diagrammes de câblage de ces prises sont
présentés ci-dessous. Vérifiez les diagrammes de câblage
des autres équipements que vous souhaitez connecter
avant d'effectuer les connexions.
fig.TRSJack.eps
6
Commutateur [SETTING]
• Réglez ce commutateur en fonction du périphérique
connecté à la prise MIC/GUITAR IN.
• Ce commutateur permet d'activer l'alimentation fantôme
fournie à la prise MIC IN.
Réglage
GUITAR
(Hi-Z)
MIC
MIC
(DC 48V
10mA)
8
9
10
TIP:
HOT
RING:
COLD
SLEEVE: GND
Explication
Utilisez le réglage « GUITAR
(Hi-Z) » si une guitare
électrique est connectée à la
prise MIC/GUITAR IN.
Utilisez le réglage « MIC » si un
microphone ne nécessitant pas
d'alimentation fantôme est
connecté à la prise MIC IN ou si
un microphone est connecté à
la prise MIC/GUITAR IN.
Utilisez le réglage « MIC
(DC 48V 10mA) » si un
microphone à condensateur à
alimentation fantôme est
connecté à la prise MIC IN.
Niveau
d'entrée
nominal
-30– -10 dBu
-50 -30 dBu
-50– -30 dBu
