Système de freinage
Installation
Paramétrage
Calibrage
46

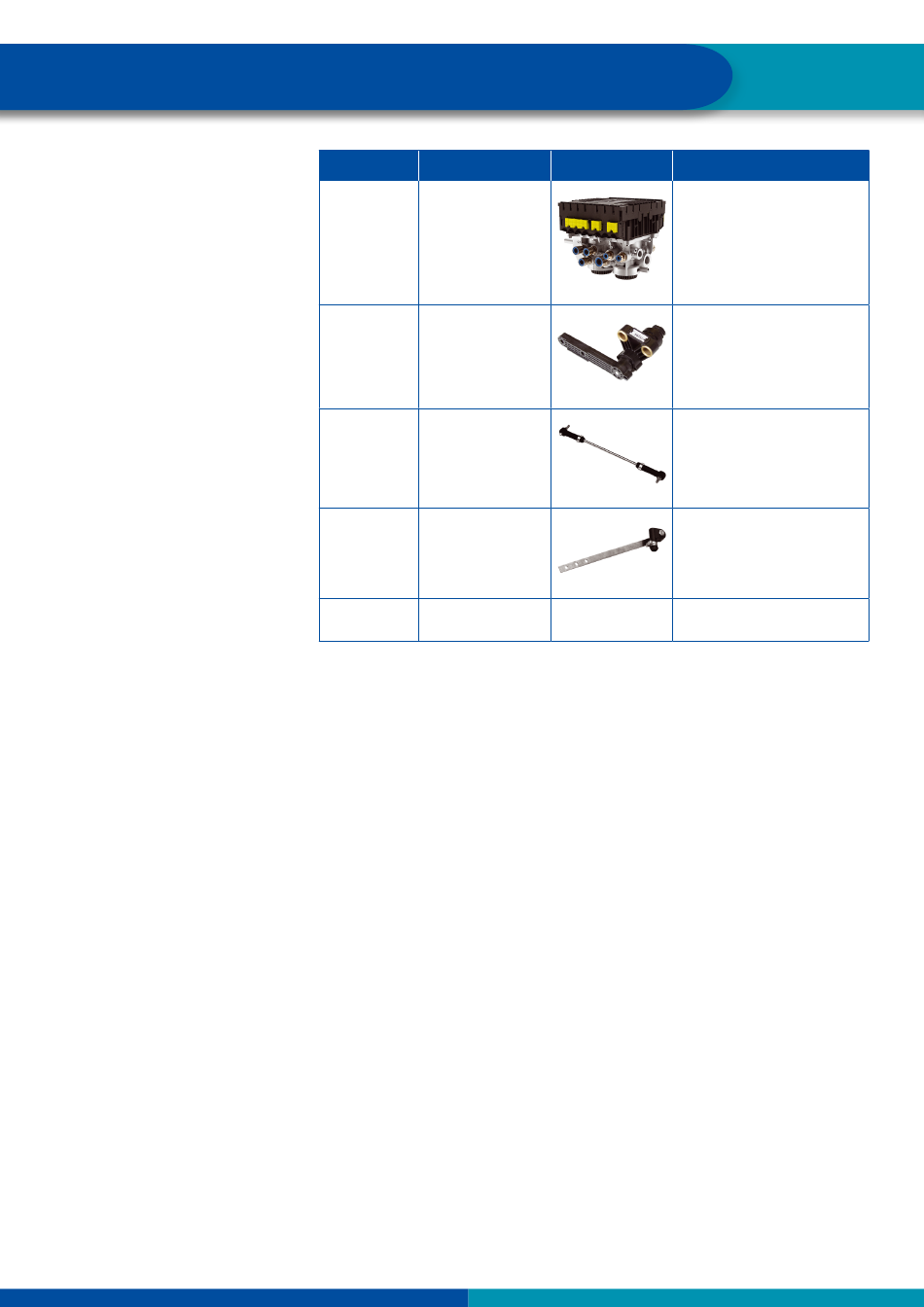

POSITION RÉFÉRENCE
1 480 102 06X 0
2 441 050 100 0
3 441 050 71X 2
4 441 050 718 2
441 050 641 2
5 449 811 XXX 0
Informations concernant le montageChapitre "9.6 Installation du capteur de
hauteur", page 173.
La définition du véhicule à suspension mécanique s'effectue dans le logiciel de
diagnostic TEBS E par le biais de l'onglet 2, Véhicule .
La désignation du connecteur GIO pour le capteur de hauteur s'effectue par le
biais de l'onglet 11, Connecteurs .
Informations concernant le calibrageChapitre "10.5.1 Calibrage pour les
véhicules à suspension mécanique", page 196.
FIGURE DESCRIPTION
Modulateur TEBS E
Premium
Installation : Possible
„
sur l'essieu avant ou
l'essieu arrière
Capteur de hauteur
Installation : Capteur de
„
hauteur A sur l'essieu
c-d ; capteur de hauteur
B sur l'essieu e-f
Tringlerie
Disponible dans
„
diverses longueurs
Levier
Prolongateur du levier
„
du capteur de hauteur
Câble pour capteur de
hauteur
