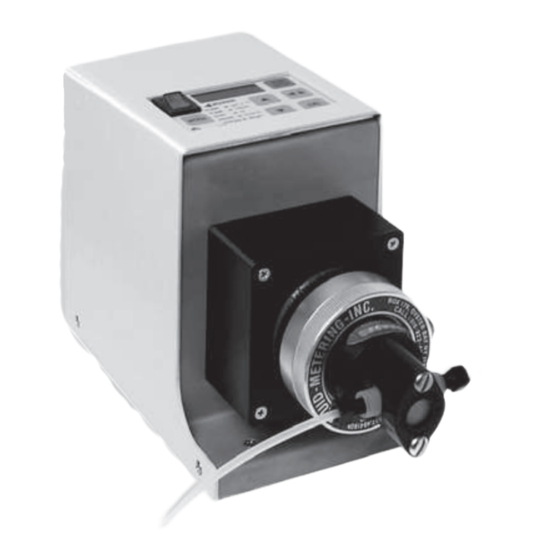

Ismatec Reglo-CPF Mode D'emploi

Pompe doseuse piston rotative sans soupape contrôlée par microprocesseur
Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
REGLO-CPF Digital
09 REGLO-CPF Digital/ISMATEC SA/24.04.02/CB/GP
Ventillose
Taumelkolben-
Dosierpumpe
Mikroprozessor-
gesteuert
Schutzgrad
IP 30
Antrieb
ISM 321
Kopf 2–25 µl/Hub
FMI 009
Keramikkolben
FMI 010
Stahlkolben
Kopf 5–50 µl/Hub
FMI 005
Keramikkolben
Kopf 10–100 µl/Hub
FMI 007
Keramikkolben
Deutsch
Betriebsanleitung
Operating Manual
Mode d'emploi
Valveless
Rotary Piston
Dispensing Pump
Microprocessor
controlled
Protection rating
IP 30
Drive
ISM 321
Head 2–25 µl/stroke
FMI 009
ceramic piston
FMI 010
steel piston
Head 5–50 µl/stroke
FMI 005
ceramic piston
Head 10–100 µl/stroke
FMI 007
ceramic piston
English
Pompe doseuse
piston rotative
sans soupape
Contrôlée par
microprocesseur
Classe de protection
IP 30
Moteur
ISM 321
Tête 2–25 µl/course
FMI 009
piston céramique
FMI 010
piston en acier
Tête 5–50 µl/course
FMI 005
piston céramique
Tête 10–100 µl/course
FMI 007
piston céramique
Français
24.04.02
CB/GP
1
