Variantes de montage
La pression de sortie de 30 mbar (plaque signalétique
jaune) ou 50 mbar (plaque signalétique orange) sur
l'installation de détente de gaz doit concorder avec la pression
de service des appareils intégrés.
Avant le montage, veiller impérativement à l'emplacement
des robinets de réservoir. Pour la pression de 30 mbar, Truma
propose 2 variantes de montage (90° et 105°).

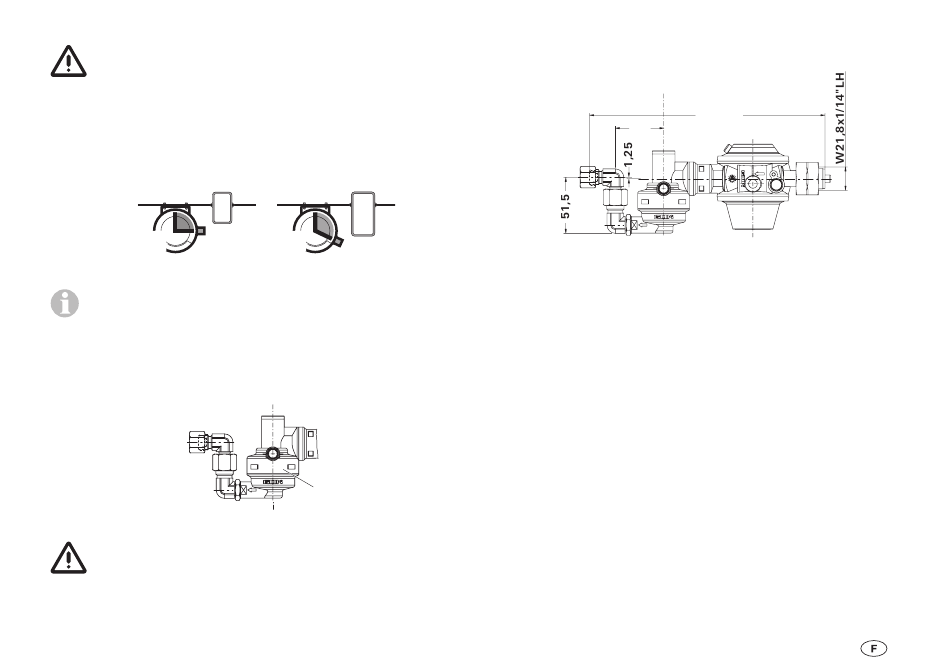

90°
Figure 4
La variante à 90° est disponible pour la pression de
50 mbar.
Monter le MonoControl CS de telle sorte que l'élément de
déclenchement (figure 5 – A) se trouve toujours en position
verticale.
Figure 5
Un capteur de collision non disposé à la verticale ne
se remet que de manière insuffisante dans sa position
initiale nécessaire. Cela peut provoquer des déclenchements
erronés.
105°
A
Dimensions de montage
A
44
Figure 6 – Dimensions en mm. Représentation pas à l'échelle
~ 208
23
