4 | L'unité de commande
4
L'unité de commande
L'unité de commande gère et surveille la production de chaleur et d'eau
chaude sanitaire par la pompe à chaleur et l'appoint de chauffage, ainsi
que la production éventuelle de froid en été. La fonction de surveillance
arrête la pompe à chaleur en cas de trouble de fonctionnement afin
qu'aucune pièce vitale ne soit endommagée.
4.1
L'appoint apporte un complément de puissance
Si la pompe à chaleur ne fournit pas assez d'énergie pour le chauffage du
bâtiment ou si elle a été arrêtée parce que les températures sont trop
faibles, il faut rajouter un chauffage d'appoint. Le chauffage d'appoint
est assuré par le serpentin électrique de 9 kW du module E-S/T ou par la
chaudière gaz/fioul associée à un module B-S. Si la pompe ne couvre
qu'une partie des besoins en énergie pour le chauffage, la puissance
calorifique manquante est complétée par le chauffage d'appoint élec-
trique. Dans le cas contraire, le chauffage d'appoint électrique est coupé
automatiquement.
4.2
L'eau chaude sanitaire a la priorité sur l'eau de chauf-
fage
Dans une maison chauffée par un circuit d'eau chaude, on fait la distinc-
tion entre l'eau de chauffage et l'eau chaude sanitaire. L'eau de chauf-
fage est utilisée par les radiateurs et les planchers chauffants tandis que
l'eau chaude sanitaire est utilisée pour les douches et les robinets d'eau
courante.
L'unité de commande fait en sorte que le chauffage de l'eau chaude sani-
taire passe avant le chauffage de l'eau de chauffage. Le réservoir est
équipé d'une sonde qui mesure la température de l'eau chaude sanitaire.
4.3
Le dégivrage automatique
Si la température extérieure tombe en dessous de +10°C, du givre
risque de se former sur l'évaporateur. Lorsque le dépôt de givre finit par
gêner le flux d'air à travers l'évaporateur, le dégivrage automatique com-
mence.
Le dégivrage est commandé par une vanne à quatre voies. La vanne
inverse le sens d'écoulement du fluide frigorigène dans le circuit de
façon à ce que le gaz chaud provenant du compresseur fasse fondre le
givre déposé sur les ailettes de l'évaporateur.
4.4
Les modes de commande du chauffage et du refroidis-
sement
L'unité de commande gère le chauffage en se basant sur les informations
fournies par des sondes placées à l'extérieur et à l'intérieur. Une sonde
est placée sur le mur extérieur de la maison (le mur le plus froid et le
moins exposé au soleil). Une autre sonde est placée au centre de la mai-
son. Les deux sondes communiquent la température extérieure et la
température ambiante à l'unité de commande. La pompe à chaleur règle
automatiquement le chauffage de la maison en fonction de la tempéra-
ture extérieure.
L'utilisateur choisit lui-même la température de chauffage en fonction de
la température extérieure, à l'aide du thermostat d'ambiance et de la
courbe de chauffe dans l'unité de commande. La courbe montre la tem-
pérature de départ de l'eau de chauffage en fonction de la température
extérieure. Une courbe plus basse donne une température de départ
plus basse et par conséquent des économies d'énergie plus impor-
tantes.
Le signal du thermostat d'ambiance influe sur la température de départ
de la courbe de chauffe. Par exemple, celle-ci est diminuée lorsque le
thermostat d'ambiance indique une température plus élevée que celle
qui a été demandée.
Interrupteur
6 720 809 406 (2013/10)
Seule la pièce dans laquelle se trouve la sonde d'am-
biance peut influer sur le changement de température.
4.5
Les différents modes de fonctionnement de l'unité de
commande
Lorsqu'une pompe à chaleur est installée, celle-ci doit être paramétrée
selon un mode de fonctionnement spécifique. Le mode de fonctionne-
ment est le comportement de la pompe à chaleur en fonction du
contexte technique, par exemple la présence d'une chaudière élec-
trique, mazout ou gaz.
C'est à l'installeur de configurer la pompe à chaleur de façon à ce qu'elle
soit correctement paramétrée pour le mode de fonctionnement prévu et
autres conditions techniques.
Avec des température extérieures inférieures à env.
– 15 °C, la pompe à chaleur s'arrête automatiquement.
La production de chauffage et d'eau chaude sanitaire est
alors prise en charge par le chauffage d'appoint ou le 2e
générateur de chaleur dans le module HMAWS.
5
La Rego
Le panneau de commande permet d'effectuer tous les paramétrages et
affiche les alarmes.
Le panneau de commande est situé en façade du module hydraulique
HMAWS.
5.1
Les différentes parties de la Rego
i

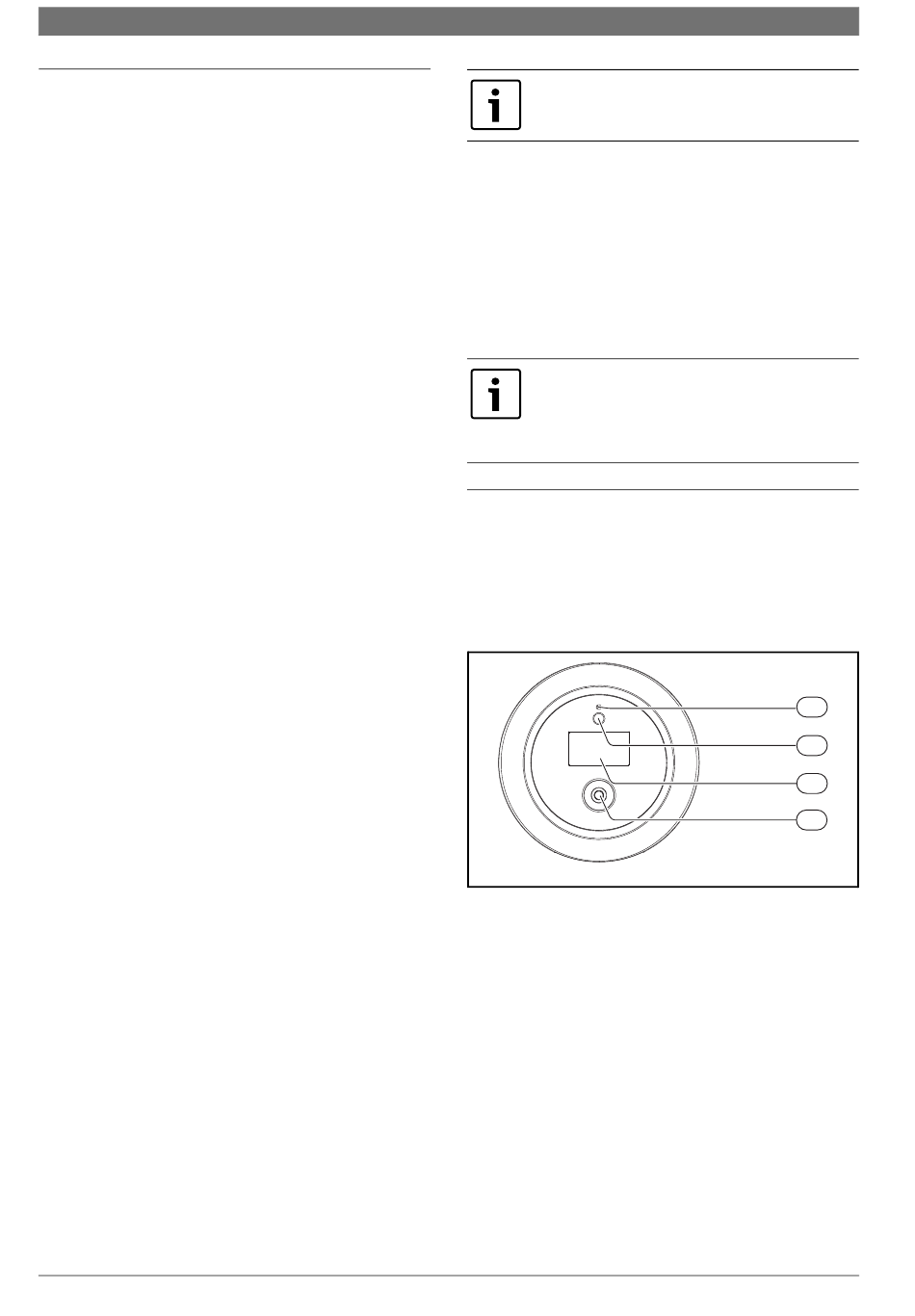

Fig. 2
[1]
Voyant indicateur
[2]
Interrupteur
[3]
Fenêtre menu
[4]
Bouton sélecteur
Voyant indicateur
• Le voyant luit en vert : Interrupteur en position ON.
• Le voyant clignote en vert :Interrupteur en position OFF.
• Voyant éteint : Pas de tension à l'unité de commande.
• Le voyant clignote en rouge : Une alarme s'est déclenchée et n'a pas
été validée ( Chapitre 10).
• Le voyant luit en rouge : Une panne s'est produite. Voir ( 10.1)
Bouton sélecteur
Le bouton sélecteur sert à parcourir les menus et à changer les valeurs
des paramètres. Le bouton sélecteur permet aussi de valider les sélec-
tions.
L'interrupteur a pour fonction de mettre en marche et d'arrêter l'installa-
tion de chauffage.
1
2
3
4
6 720 645 415-02.1I
Compress 3000
