10.3
Schéma de connexion
10.3.1 Schéma de câblage XCU-HY
VW1
M M
Q6
Q5
Q4

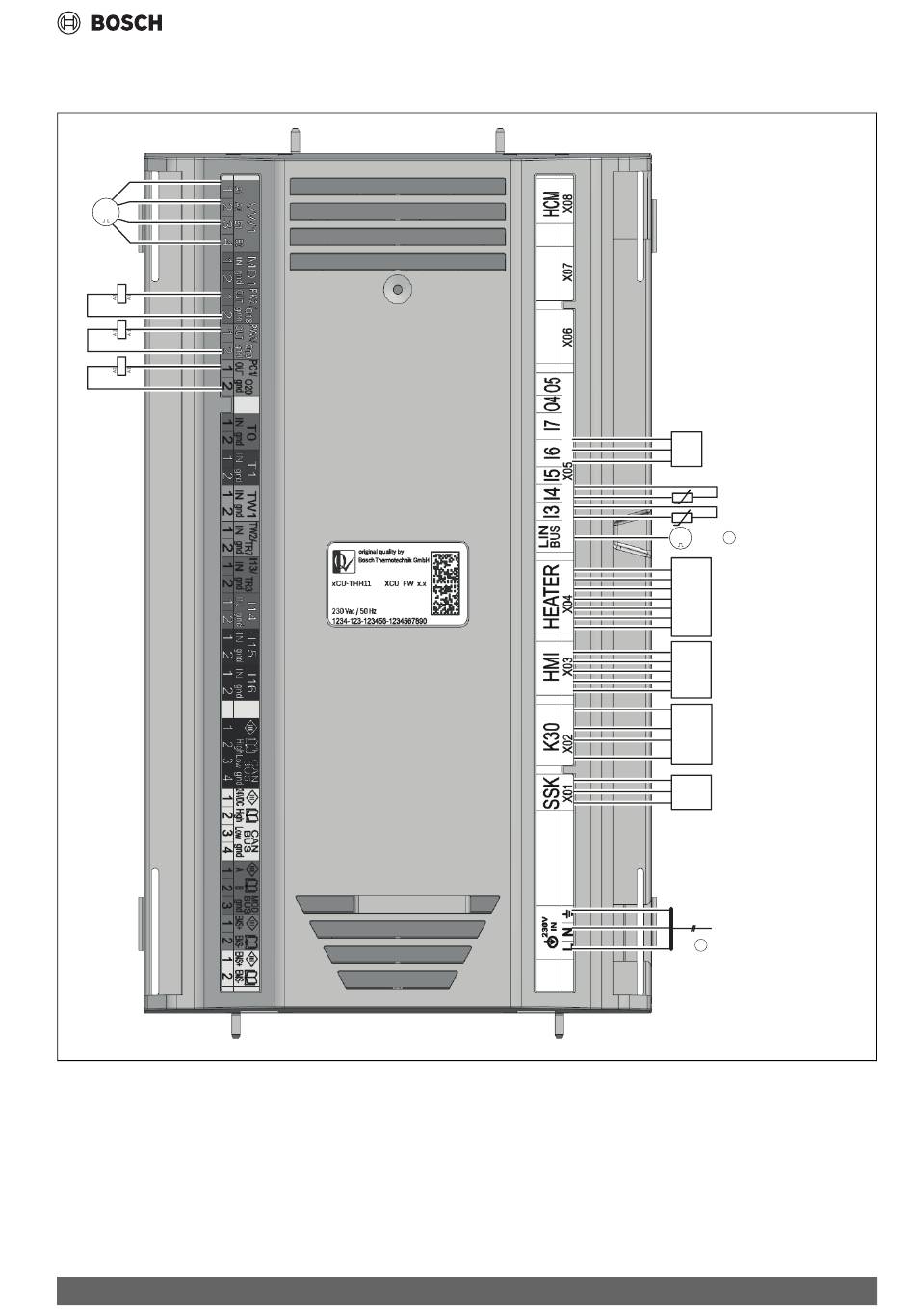

Fig. 40 Schéma de câblage XCU-HY
[SK]
Service Key
[K30]
Connect-Key K30RF
[HMI]
Module de commande UI800
[TC0]
Sonde de température, retour du fluide caloporteur
[TC1]
Sonde de température, départ du fluide caloporteur
[JC0]
Capteur de pression
[Q4]
Contacteur de la pompe de circulation, circuit de chauffage
(PC1)
[Q5]
Contacteur de la pompe de circulation d'ECS (PW2)
Compress 6800i AW – 6721850661 (2022/09)
[Q6]
Contacteur de la pompe de circulation, circuit de refroidisse-
ment (PK2)
[VW1]
Vanne sélective
[1]
Alimentation 230 V~1 N vers XCU-HY
[2]
LIN-Bus vers la pompe de circulation (PC0)
Informations techniques et protocoles
P
JC0
TC1
ϑ ϑ
TC0
ϑ ϑ
2
PC0
M M
Heater
HMI
K30
SK
Supply
1
0010039109-004
39
