10.15 Schéma de connexion pour module I/O

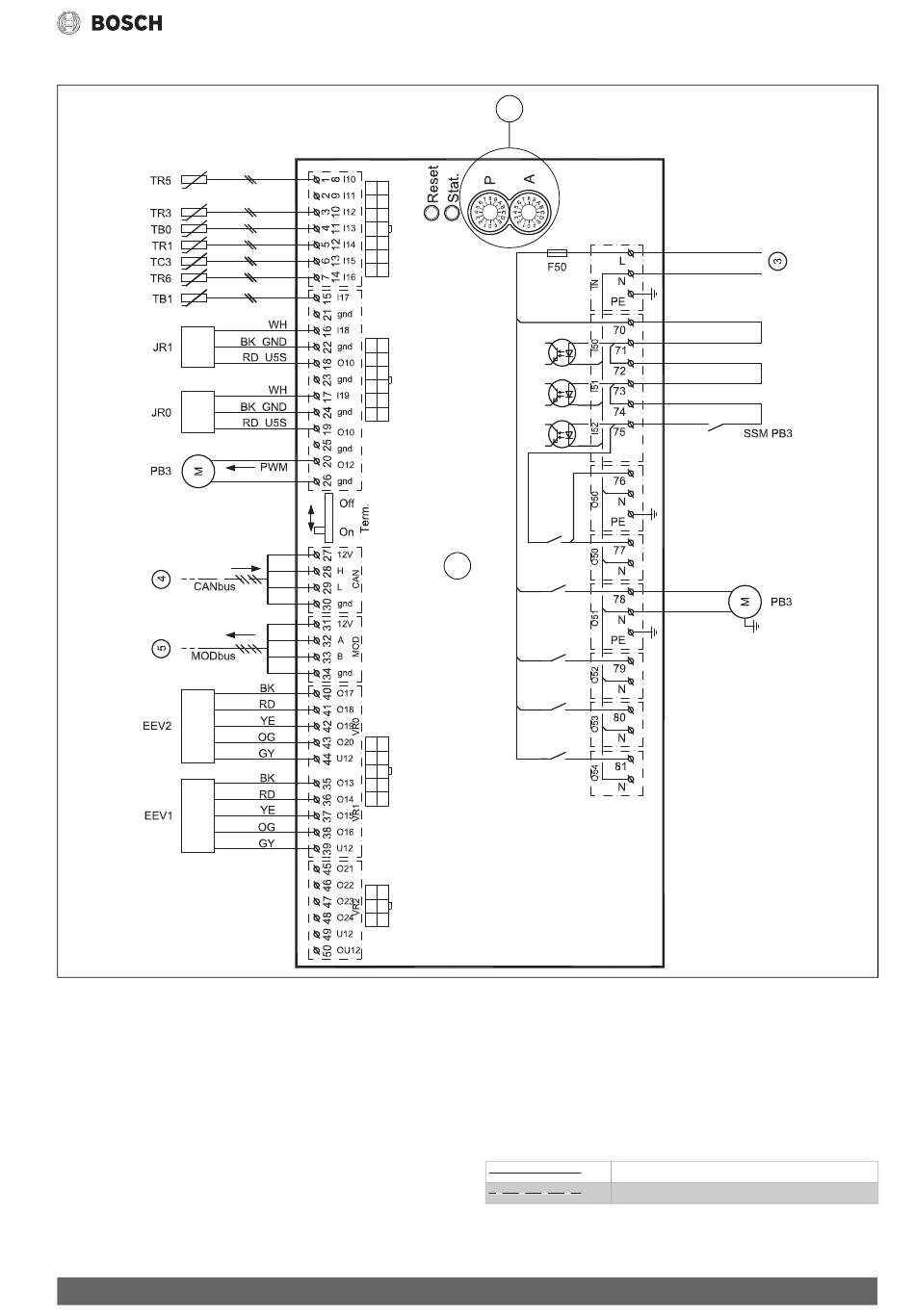

Fig. 34 Schéma de connexion pour module I/O
[JR0]
Capteur de pression faible
[JR1]
Capteur de pression élevé
[PB3]
Pompe de bouclage, signal PWM
[TB1]
Sonde de température de la sortie du collecteur
[TB0]
Sonde de température de l'entrée du collecteur
[TC3]
Sonde de température de la sortie du condenseur
[TR1]
Sonde de température du compresseur
[TR3]
Sonde de température de la conduite de liquide de refroidisse-
ment en mode chauffage
[TR5]
Sonde de température des gaz d'aspiration
[TR6]
Sonde de température des gaz chauds
[EEV0] Détendeur électronique 1
[EEV1] Détendeur électronique 2
[F50]
Fusible 6,3 A
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
B
A
[PB3]
Pompe de bouclage pour circuit d'eau glycolée
[SSM] Protection moteur de la pompe de bouclage
[3]
Tension de service 230 V~ ([3] fig. 32)
[4]
CAN-BUS du module d'installation ([4] fig. 33)
[5]
MOD-BUS vers l'inverseur ([5] fig. 32)
[A]
Module I/O
[B]
P = 3 (pompe à chaleur 9 kW, 3 N~)
A = 0 (réglage standard)
Raccordement en usine
Raccordement lors de l'installation/accessoires
Tab. 13
Branchement électrique
6 720 813 687-11.2I
39
