Branchement électrique
10.20 EVU 3, uniquement désactivation du chauffage d'appoint électrique
1
2

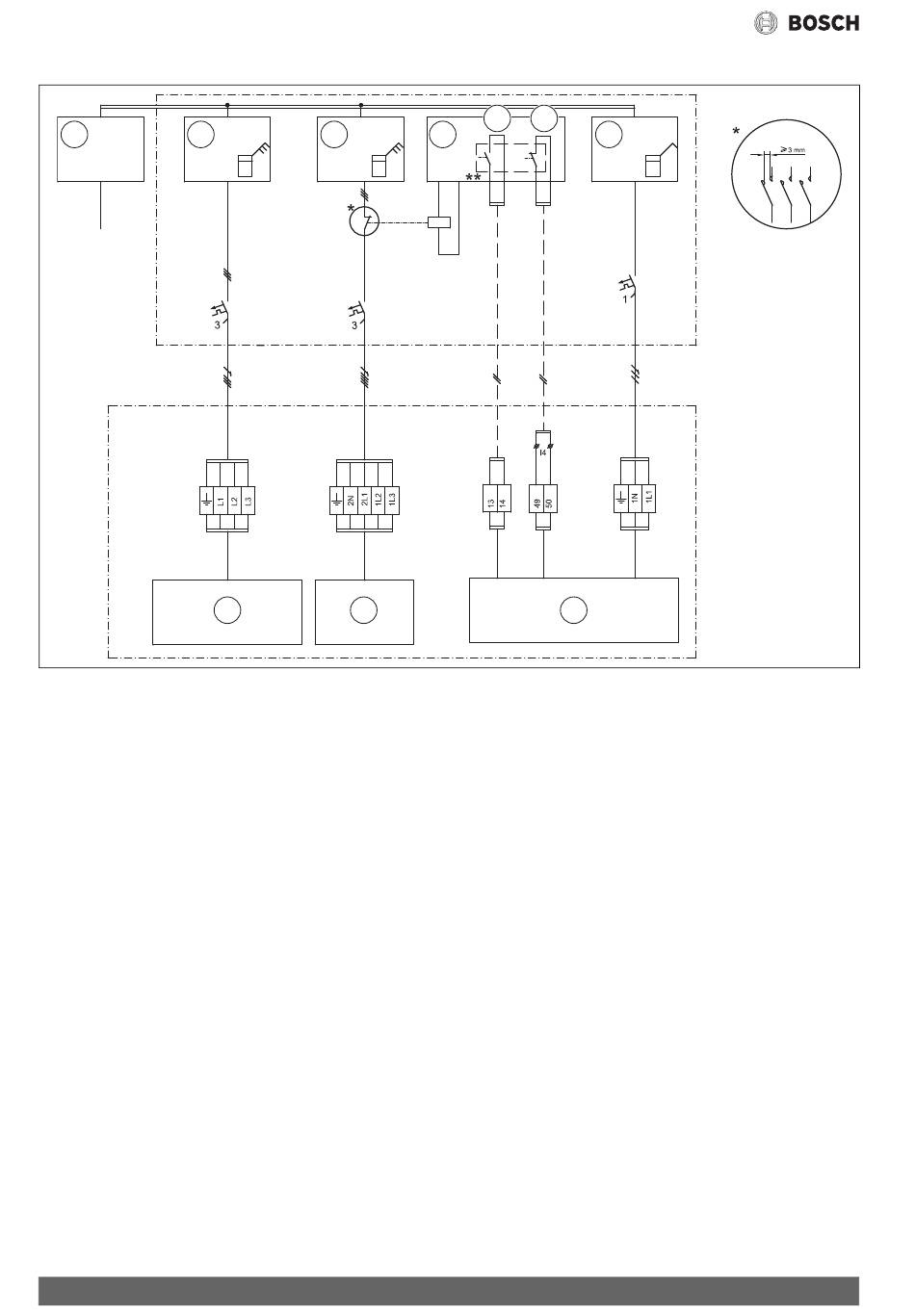

Fig. 39 EVU type 3
[1]
Alimentation électrique
[2]
Compteur électrique de la pompe à chaleur, tarif bas
[3]
Compteur électrique du chauffage d'appoint électrique, tarif haut
[4]
Gestion des tarifs
[5]
Gestion des tarifs, EVU
[6]
Gestion des tarifs, SG
[7]
Compteur électrique du bâtiment, tarif normal
[8]
Compresseur (inverseur)
[9]
Chauffage d'appoint électrique
[10] Circuit imprimé d'installation
* Le relais doit être déterminé pour la puissance du chauffage d'appoint
électrique. Le relais doit être fourni par l'installateur ou le fournisseur
d'énergie. L'entrée externe sur le module d'installation (broche 13/14)
nécessite un signal sans potentiel. L'état de commutation pour l'activa-
tion de la fonction EVU et/ou Smart Grid (fermé ou ouvert) peut être
réglé dans la régulation. Pendant le temps de blocage, le symbole cor-
respondant s'affiche sur l'écran.
** Le contacteur mécanique du relais raccordé aux bornes 13, 14 et 49,
50 du module d'installation, doit être déterminé pour 5 V et 1 mA.
44
3
8
9
5
6
4
7
10
Compress 7000 12 LWM – 6 721 814 968 (2019/12)
6 720 813 687-19.1I
