Dépannage
9-10
Bloc d'alimentation en boucle
de courant
1560E-UM051A-FR-P – Septembre 2013
La carte de commande par gâchette en boucle de courant est alimentée par
deux sources :
1. Le circuit amortisseur (lorsque les modules de commande des thyristors
sont activés).
2. Le bloc d'alimentation en boucle de courant maintient une puissance de
préchargement lorsque les modules de commande des thyristors sont
inactifs (cela permet la transmission de signaux de commutation aux
thyristors pendant la charge du circuit).

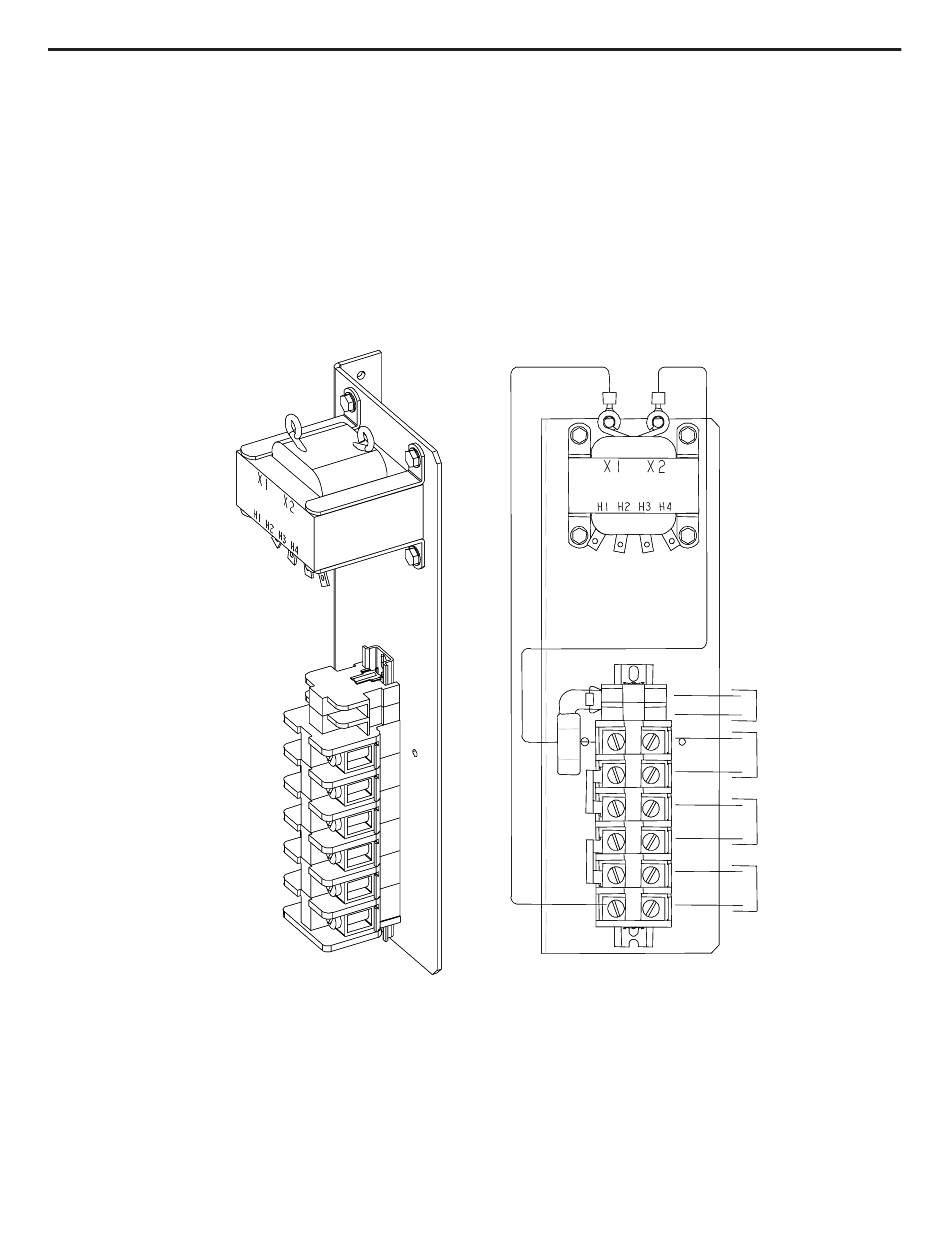

Figure 9.3 – Bloc d'alimentation en boucle de courant
Le bloc d'alimentation en boucle de courant fournit un courant de 50 AC à
chaque module de commande des thyristors (un par phase). Si aucun
courant ni courant de réaction aux cartes d'interface n'est détecté, les
commandes d'arrêt ne seront pas effectuées (une alarme se déclenche
dans ce cas).
Vers la carte d'interface
Vers la carte d'interface
Phase A
Phase A
Phase B
Phase B
Phase C
Phase C
