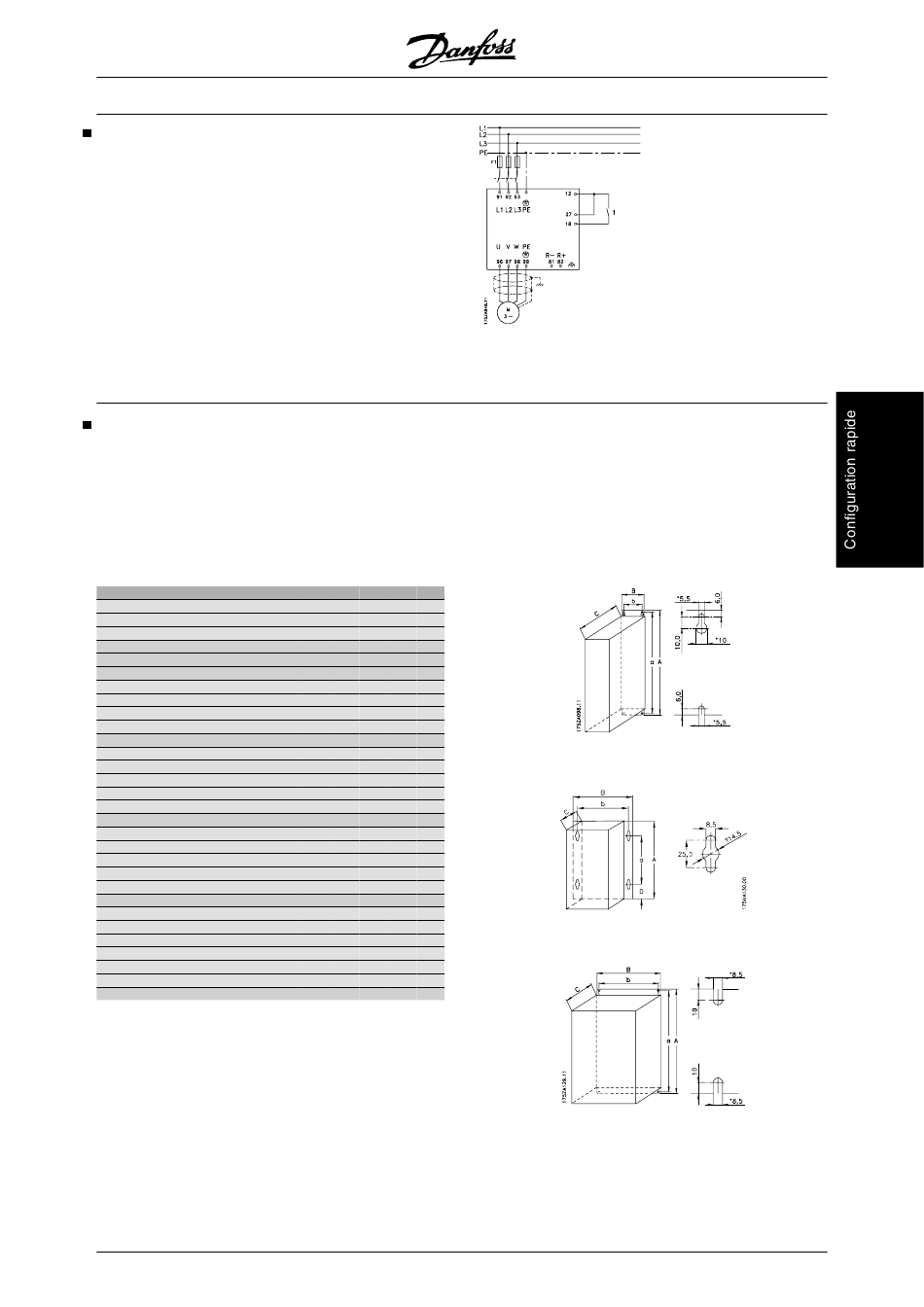

Introduction à la configuration rapide
Cette configuration rapide guide l'opérateur dans l'in-
stallation en conformité avec les normes CEM du va-
riateur de fréquence en connectant le câblage d'ali-
mentation, du moteur et de commande (fig. 1). Le
démarrage et l'arrêt du moteur s'effectuent à l'aide de
l'interrupteur.
Pour les VLT 5122-5552 380-500 V, VLT 5032-5052
200-240 V CA et VLT 5042-5602, 525-690 V, se re-
porter aux Caractéristiques techniques et aux instruc-
tions d'installation mécanique et électrique.
1. Installation mécanique
Les variateurs de fréquence VLT 5000 peuvent être montés côte à côte. Le refroidissement nécessaire demande
un passage d'air libre 100 mm au-dessus et au-dessous du variateur de fréquence (les 5016-5062 380-500 V,
5008-5027 200-240 V et 5016-5062 525-600 V doivent avoir 200 mm ; pour 5072-5102, 380-500 V, il faut compter
225 mm).
Percer tous les trous en utilisant les mesures indiquées dans le tableau. Noter la différence dans la tension de
l'appareil. Placer le variateur de fréquence sur le mur. Serrer les quatre vis.
Toutes les dimensions ci-dessous sont en mm.
Type de VLT
Format livre IP20, 200-240 V (Fig. 2)
5001 - 5003
5004 - 5006
Format livre IP20, 380-500 V (Fig. 2)
5001 - 5005
5006 - 5011
Compact IP54, 200-240 V (Fig. 3)
5001 - 5003
5004 - 5006
5008 - 5011
5016 - 5027
Compact IP54, 380-500 V (Fig. 3)
5001 - 5005
5006 - 5011
5016 - 5027
5032 - 5062
5072 - 5102
Compact IP20, 200-240 V (Fig. 4)
5001 - 5003
5004 - 5006
5008
5011 - 5016
5022 - 5027
Compact IP20, 380-500 V (Fig. 4)
5001 - 5005
5006 - 5011
5016 - 5022
5027 - 5032
5042 - 5062
5072 - 5102
®
MG.52.A3.04 - VLT est une marque déposée Danfoss
Fig. 1
A B C a b
395 90 260 384 70
395 130 260 384 70
395 90 260 384 70
395 130 260 384 70
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
460 282 195 260 258
530 282 195 330 258
810 350 280 560 326
940 400 280 690 375
940 400 360 690 375
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
395 220 160 384 200
395 220 200 384 200
560 242 260 540 200
700 242 260 680 200
800 308 296 780 270
800 370 335 780 330
®
VLT Série 5000
Fig. 2
Fig. 3
Fig. 4
7
