Danfoss VLT 5000 Série Manuel D'utilisation page 141

327 Référence impulsions, fréquence max.
(F.MAX.PULSES.REF)
Valeur:
100 à 65 000 Hz à la borne 29
100 à 5000 Hz à la borne 17
Fonction:
Ce paramètre permet de régler la valeur correspon-
dant à la référence maximale réglée au paramètre
205. Le réglage de ce paramètre affecte une constante
de filtre interne, c.-à-d. à 100 Hz = 5 s, à 1 kHz = 0,5
s et à 10 kHz = 50 ms. Pour éviter un filtre constante
de temps trop long à résolution d'impulsion basse, la
référence (paramètre 205) et ce paramètre peuvent
être multipliés par le même facteur et de cette manière
utiliser la plage de référence inférieure.
Description du choix:
Régler la référence impulsionnelle souhaitée.
Signal de retour, impulsions, fréquence
328
max.
(F.MAX.PULSES.RET)
Valeur:
100 à 65 000 Hz à la borne 33
Fonction:
Ce paramètre permet de régler la valeur correspon-
dant à la fréquence maximale du signal de retour.
Description du choix:
Régler sur la valeur souhaitée.
329 Encoder feedback pulse/rev.
(PULSES/TOUR RET)
Valeur:
128 impulsions/tr
(128)
256 impulsions/tr
(256)
512 impulsions/tr
(512)
1024 impulsions/tr
(1024)
2048 impulsions/tr
(2048)
4096 impulsions/tr
(4096)
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
®
MG.52.A3.04 - VLT est une marque déposée Danfoss
Cette valeur est également réglable en continu dans la
plage 1 - 4096 impulsions/tr.
Fonction:
Ce paramètre permet de régler le nombre d'impulsions
5000 Hz
par tour du codeur correspondant à la vitesse de ro-
tation du moteur.
Il n'est possible d'accéder à ce paramètre que via
Commande de vitesse en boucle fermée et Commande
de couple, retour vitesse (parameter 100).
Description du choix:
Lire la valeur correcte sur le codeur.

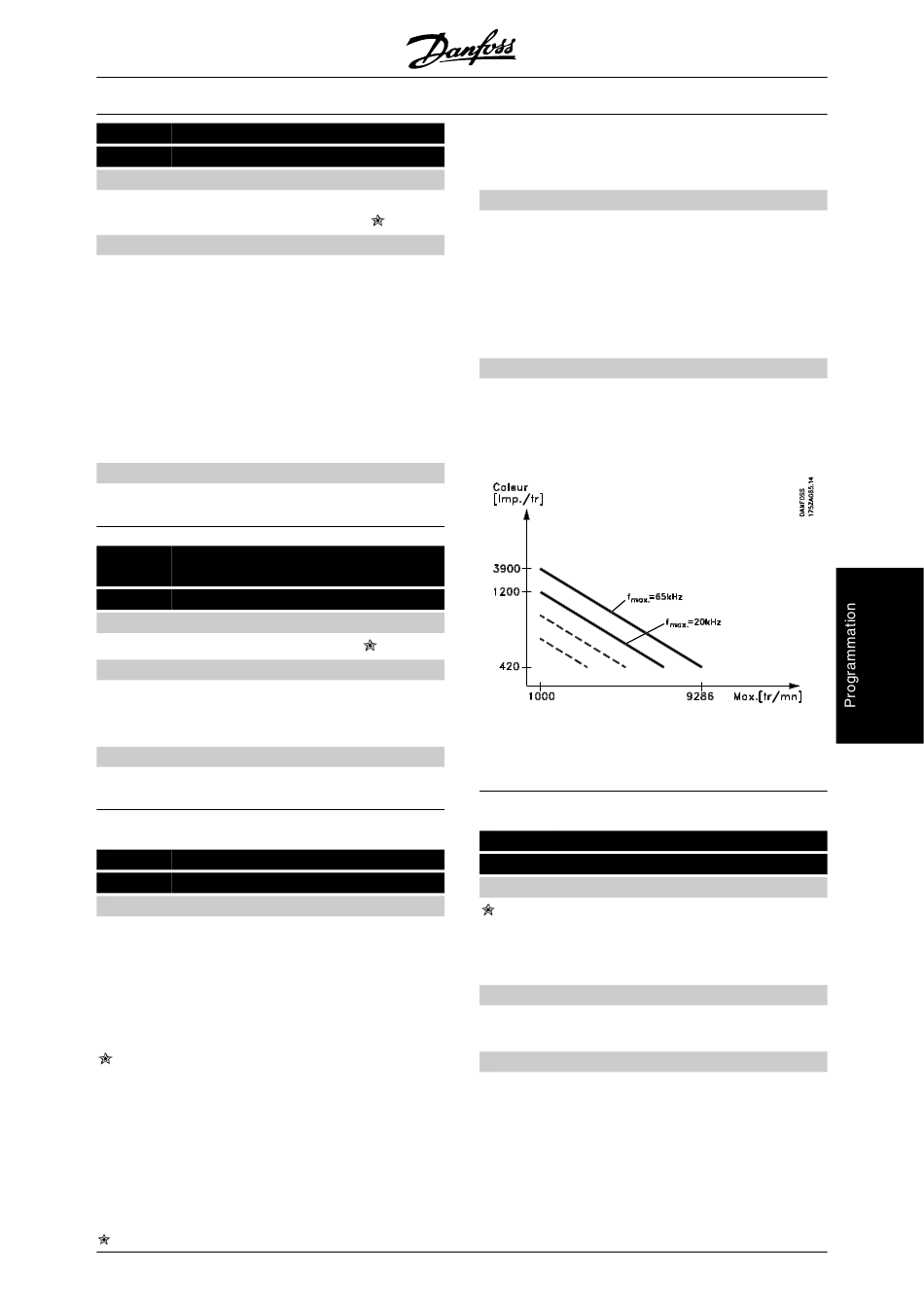

Noter la limitation applicable à la vitesse (tr/mn) pour
un nombre donné d'impulsions/tr. Voir la figure ci-des-
sous.
25000 Hz
Le codeur utilisé doit être de type collecteur ouvert
PNP 0/24 CC (max. 20 kHz) ou un couplage Push Pull
0/24 V CC (max. 65 kHz).
330 Fonction de gel référence/sortie
(GEL REF./F.SORTIE)
Valeur:
Inactive (INACTIF)
Gel référence (GEL REFERENCE)
[128]
Gel sortie (GEL SORTIE)
[256]
Fonction:
Ce paramètre permet de geler la référence ou la sortie.
[512]
Description du choix:
[1024]
L'option Gel référence [1] gèle la référence actuelle. La
référence gelée sert alors de base à l'accélération et
[2048] à la décélération.
L'option Gel sortie [2] gèle la fréquence actuelle du
moteur (Hz). La fréquence gelée sert alors de base
[4096]
à l'accélération et à la décélération.
®
VLT Série 5000
[0]
[1]
[2]
141
