Normal - couple variable avec couple de dé-
marrage
constant élevé
(N-VT BAS DEM.CT)
Normal - couple variable avec couple de dé-
marrage
constant élevé
(N-VT MOYEN DEM.CT)
Normal - couple variable avec couple de dé-
marrage
constant élevé
(N-VT HAUT DEM.CT)
Fonction:
Ce paramètre permet de sélectionner le principe mis
en œuvre pour adapter la courbe tension/fréquence du
variateur de fréquence aux caractéristiques de char-
ge. Le changement entre les différentes caractéristi-
ques de couple permet d'assurer un passage sans à-
coups (uniquement tension).
Description du choix:
N.B.!
Pour les VLT 5001-5006, 200-240 V, VLT
5001-5011, 380-500 V et VLT 5001-5011,
550-600 V, il n'est possible de sélection-
ner qu'une des courbes caractéristiques
de couple [1] à [8].
En sélectionnant la courbe caractéristique d'un couple
élevé [1] à [5], le variateur de fréquence peut livrer un
couple de 160 %. En sélectionnant la courbe caracté-
ristique d'un couple normal [11] à [15], le variateur de
fréquence peut livrer un couple de 110 %. Le mode
normal est utilisé pour un moteur surdimensionné.
Noter que le couple peut être limité dans le paramètre
221.
Sélectionner Couple constant pour asservir la courbe
caractéristique tension/fréquence à la charge. La ten-
sion de sortie augmente proportionnellement à la char-
ge (intensité) pour maintenir une magnétisation cons-
tante du moteur et compenser ses pertes internes lors
du démarrage.
Sélectionner Couple variable faible, Couple variable
moyen ou Couple variable élevé en présence d'une
charge quadratique (pompes centrifuges et ventila-
teurs).

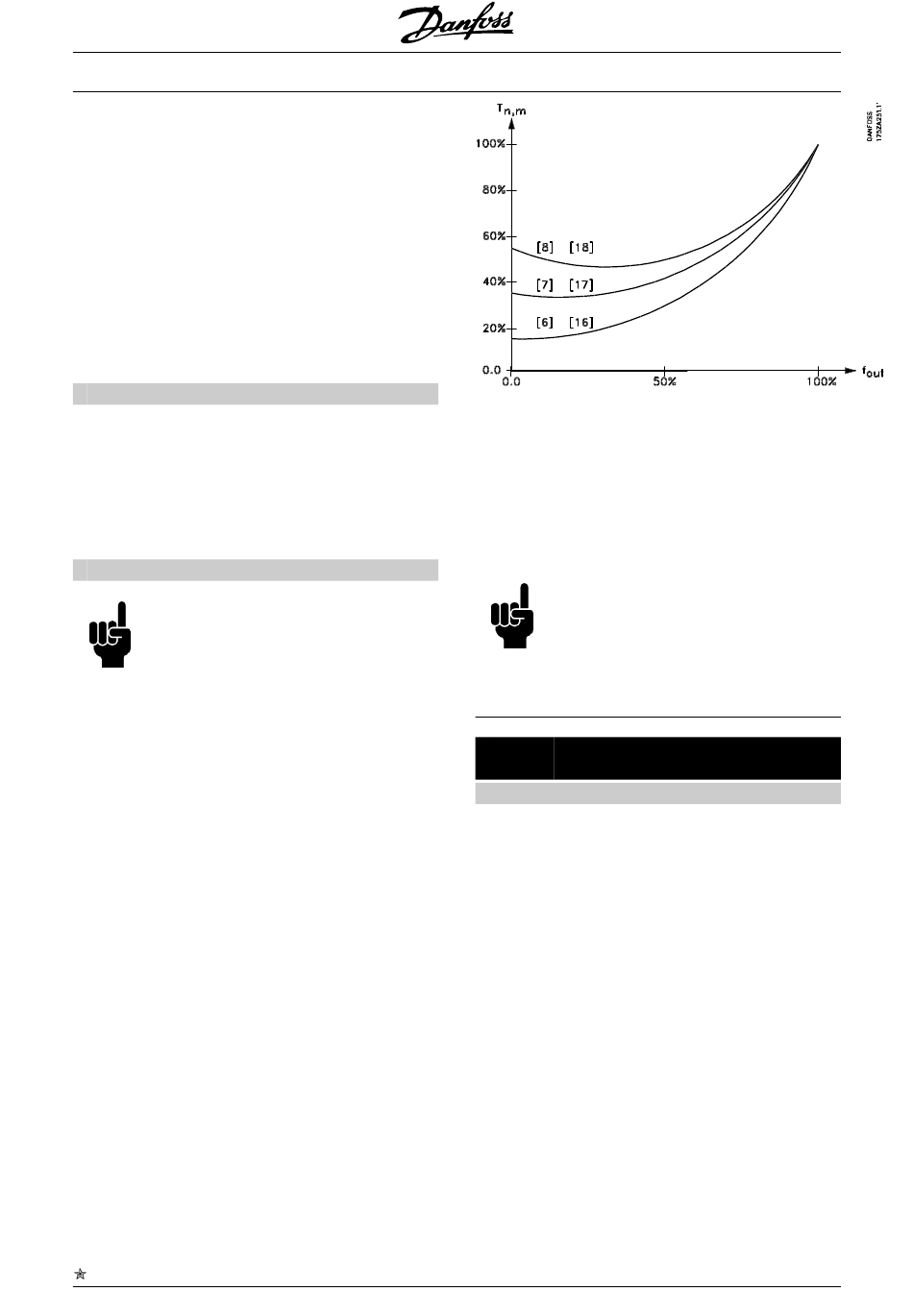

Sélectionner Élevé - couple variable avec couple de
démarrage faible [6], moyen [7] ou élevé [8] en cas de
nécessité d'un couple initial de démarrage supérieur à
celui qu'il est possible d'obtenir avec les trois premiè-
res caractéristiques, voir la fig. ci-dessous.
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
108
VLT
[16]
[17]
[18]
La courbe du couple doit être choisie de sorte à bé-
néficier d'un fonctionnement irréprochable, d'une con-
sommation énergétique minimale et d'un bruit acous-
tique aussi faible que possible.
Sélectionner Caractéristique moteur spécial en pré-
sence d'un réglage tension/fréquence particulier cor-
respondant au moteur actuel. Les points d'inflexion
sont réglés aux paramètres 422 à 432.
N.B.!
La compensation de glissement nest pas
activée en fonctionnement avec couple
variable ou caractéristique moteur spé-
cial.
Puissance du moteur (PUISSANCE MO-
102
TEUR)
Valeur:
0,18 kW (0.18 KW)
0,25 kW (0.25 KW)
0,37 kW (0.37 KW)
0,55 kW (0.55 KW)
0,75 kW (0.75 KW)
1,1 kW (1.10 KW)
1,5 kW (1.50 KW)
2,2 kW (2.20 KW)
3 kW (3.00 KW)
4 kW (4.00 KW)
5,5 kW (5.50 KW)
7,5 kW (7.50 KW)
11 kW (11.00 KW)
15 kW (15.00 KW)
18,5 kW (18.50 KW)
22 kW (22.00 KW)
30 kW (30.00 KW)
MG.52.A3.04 - VLT
®
Série 5000
®
est une marque déposée Danfoss
[18]
[25]
[37]
[55]
[75]
[110]
[150]
[220]
[300]
[400]
[550]
[750]
[1100]
[1500]
[1850]
[2200]
[3000]
