Borne 45, Sortie, Mise À L'échelle Des Impulsions (Echelle Pulse 45) - Danfoss VLT 5000 Série Manuel D'utilisation

Fonction:
Cette sortie peut être aussi bien digitale qu'analogi-
que. En mode digital (options [0] à [35]), elle délivre un
signal de 24 V (40 mA max.). En mode analogique
(options [36] à [59]), elle permet de sélectionner une
plage de 0 à 20 mA, de 4 à 20 mA ou un signal impul-
sionnel de sortie pouvant être mis à l'échelle.
Description du choix:
Voir description au paramètre 319.
Borne 45, sortie, mise à l'échelle des
322
impulsions
(ECHELLE PULSE 45)
Valeur:
1 à 32000 Hz
Fonction:
Ce paramètre permet de mettre à l'échelle le signal
impulsionnel de sortie.
Description du choix:
Régler sur la valeur souhaitée.
323 Relais 01, sortie
(SORTIE RELAIS 01)
Valeur:
Voir description au paramètre 319.
Fonction:
Cette sortie actionne un contact de relais.
Il est possible de mettre en oeuvre la sortie de relais
01 pour indiquer un état et émettre des avertisse-
ments. Le relais est excité quand les conditions ap-
propriées sont remplies.
Les paramètres 324 et 325 permettent de temporiser
la fermeture et l'ouverture.
Description du choix:
Voir description au paramètre 319.

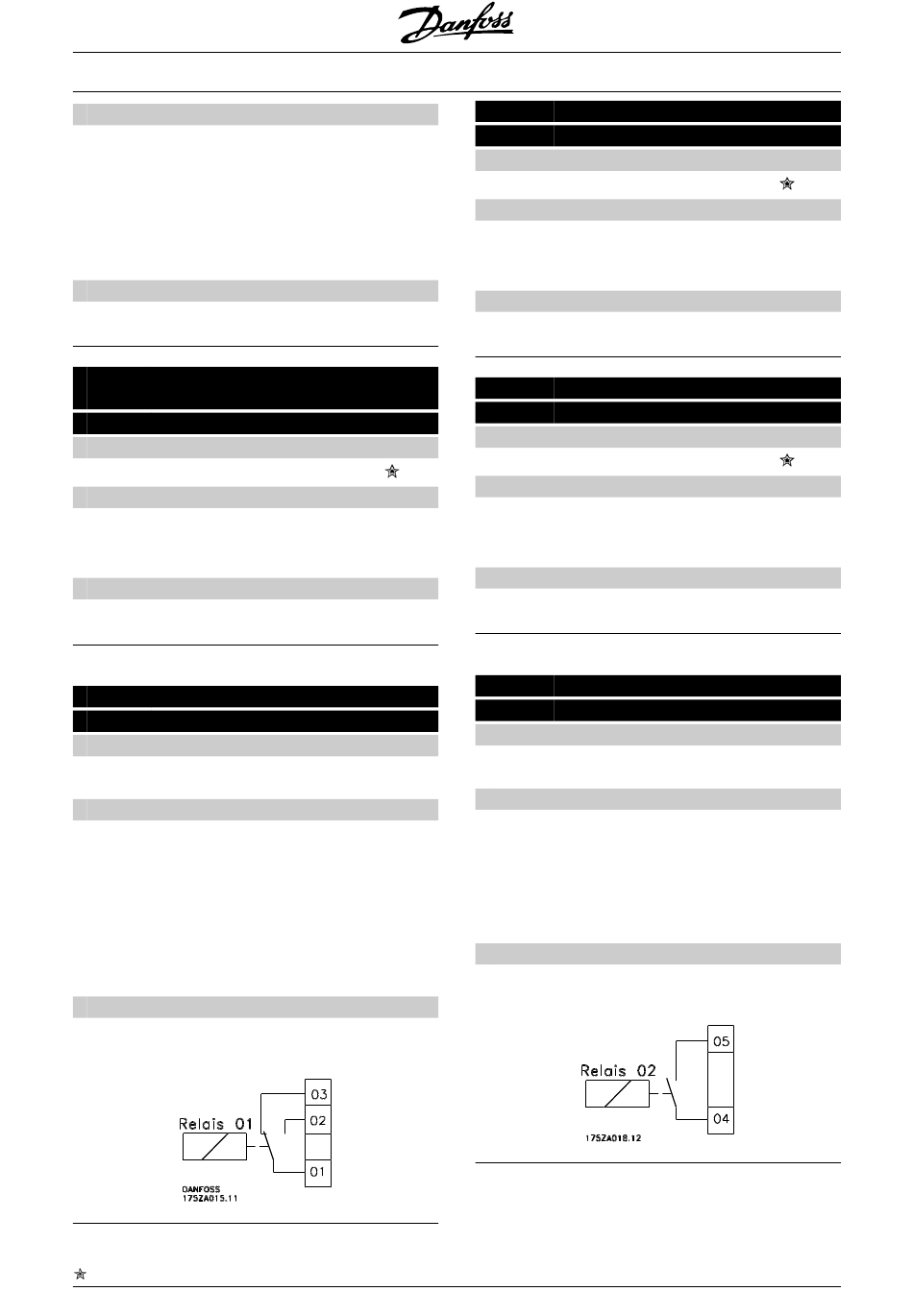

Schéma de connexion, voir figure ci-dessous.
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
140
VLT
324 Relais 01, temporisation de la fermeture
(TEMP.RELAIS 1/0N)
Valeur:
0,00 à 600,00
Fonction:
Ce paramètre permet de temporiser la fermeture du
relais 01 (bornes 01 à 02).
Description du choix:
Entrer la valeur souhaitée (réglable par pas de 0,02 s).
325 Relais 01, temporisation de l'ouverture
(TEMP.RELAIS1/0FF)
Valeur:
0,00 à 600,00
5000
Fonction:
Ce paramètre permet de temporiser l'ouverture du re-
lais 01 (bornes 01 à 03).
Description du choix:
Entrer la valeur souhaitée (réglable par pas de 0,02 s).
326 Relais 04, sortie
(SORTIE RELAIS 04)
Valeur:
Voir description au paramètre 319.
Fonction:
Cette sortie actionne un contact de relais.
Il est possible de mettre en oeuvre la sortie de relais
04 pour indiquer un état et émettre des avertisse-
ments. Le relais est excité quand les conditions ap-
propriées sont remplies.
Description du choix:
Voir description au paramètre 319.
Schéma de connexion, voir figure ci-dessous.
MG.52.A3.04 - VLT
®
Série 5000
®
est une marque déposée Danfoss
0,00 s
0,00 s
