N.B.!
Les paramètres 700 à 711 concernant la
carte de relais ne sont activés que si une
carte d'options de relais est installée dans
le VLT 5000.
700 Sortie relais 6
(SORTIE RELAIS 6)
703 Sortie relais 7
(SORTIE RELAIS 7)
706 Sortie relais 8
(SORTIE RELAIS 8)
709 Sortie relais 9
(SORTIE RELAIS 9)
Fonction:
Cette sortie active un contact de relais. Les sorties de
relais 6/7/8/9 peuvent être utilisées pour indiquer l'état
ainsi que des avertissements. Le relais est activé lors-
que les conditions de valeurs appropriées ont été rem-
plies.
Il est possible de programmer l'activation/la désacti-
vation dans les paramètres 701/704/707/710 Temp.
relais 6/7/8/9 ON et les paramètres 702/705/708/711
Temp. relais 6/7/8/9 OFF.
Description du choix:
Voir le choix de données et de connexions dans les
paramètres 319 à 326.
701 Temporisation relais 6/ON
(TEMP. RELAIS6/ON)
704 Temporisation relais 7/ON
(RELAY7 ON DELAY)
707 Temporisation relais 8/ON
(TEMP. RELAIS8/ON)
710 Temporisation relais 9/ON
(TEMP. RELAIS9/ON)
Valeur:
0 - 600 sec.
Fonction:
Ce paramètre permet de temporiser l'activation des
relais 6/7/8/9 (bornes 1-2).
Description du choix:
Entrer la valeur requise.
= Réglage d'usine, Texte entre () = texte affiché, L'option [] = est celle utilisée lors des communications transitant par le port série
®
MG.52.A3.04 - VLT est une marque déposée Danfoss
VLT
702 Temporisation relais 6/OFF
(TEMP. RELAIS6/OFF)
705 Temporisation relais 7/OFF
(TEMP. RELAIS7/OFF)
708 Temporisation relais 8/OFF
(TEMP. RELAIS8/OFF)
711 Temporisation relais 9/OFF
(TEMP. RELAIS9/OFF)
Valeur:
0 - 600 sec.
Fonction:
Ce paramètre permet de temporiser l'activation des
relais 6/7/8/9 (bornes 1-2).
Description du choix:
Entrer la valeur requise.

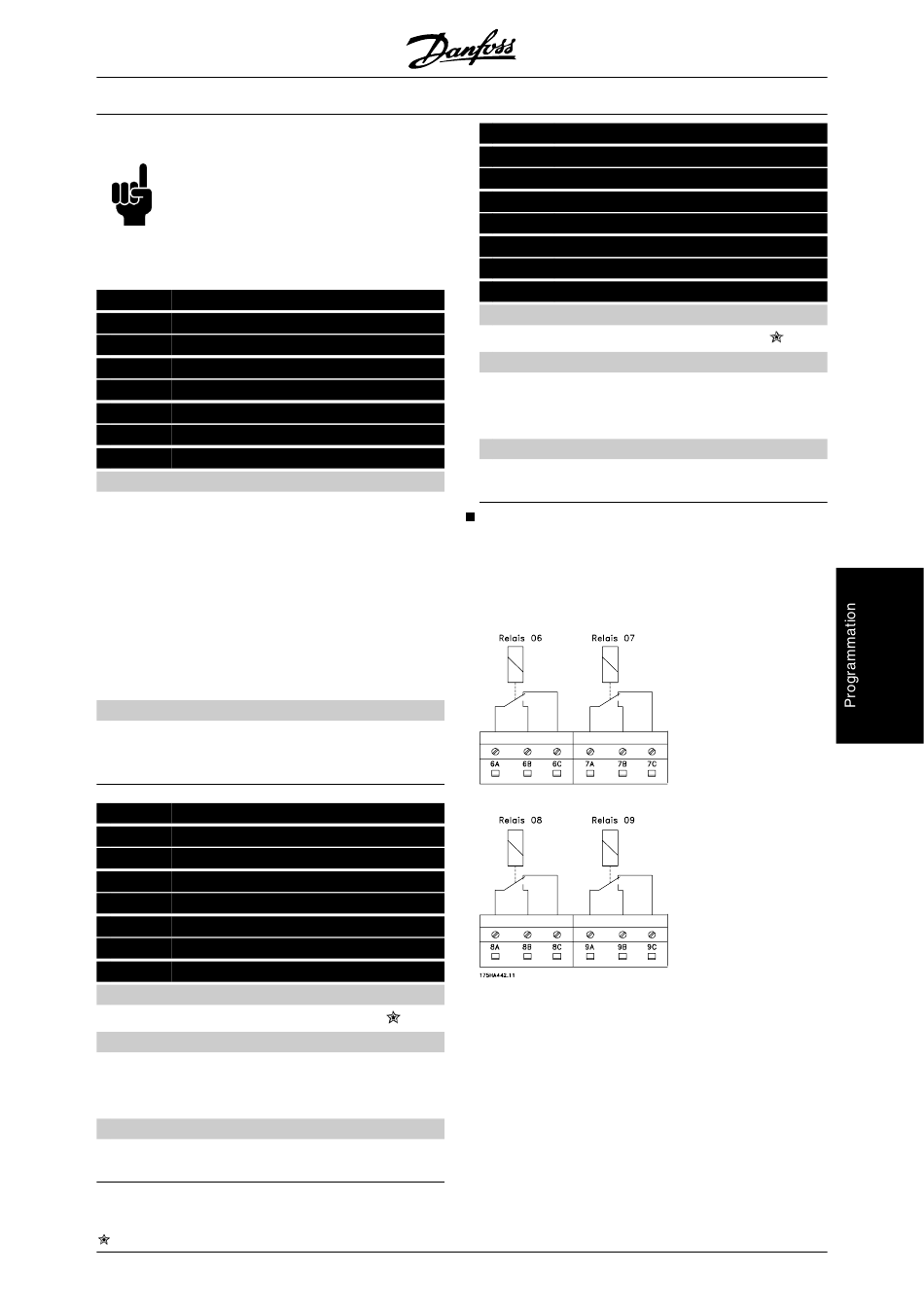

Installation électrique de la carte de relais
Les relais sont connectés comme suit.
Relais 6-9 :
A-B fermer, A-C ouvrir
Max. 240 V AC, 2A
Afin d'obtenir une double isolation, le film plastique doit
être installé comme le montre le dessin ci-dessous.
0 sec.
®
Série 5000
0 sec.
