Positionnement Du Corps Et Des Mains; Angle D'inclinaison (0° Et 45°) - Evolution RAGE3 Traduction Des Instructions D'origine

(8.2)
AVERTiSSEMENT: Toujours débrancher la fiche
électrique de la scie pour éviter tout risque de
blessure avant de remplacer ou de régler les pièces
de la machine. Comparer la flèche pour le sens
de rotation sur le dispositif de protection avec la
flèche de direction sur la lame de scie. Les dents de
la lame de scie doivent toujours être orientées vers
le bas. Contrôler que la vis de fixation de la lame de
scie est serrée dans le moyeu.
(8.3)
pOSiTiONNEMENT DU CORpS
ET DES MAiNS

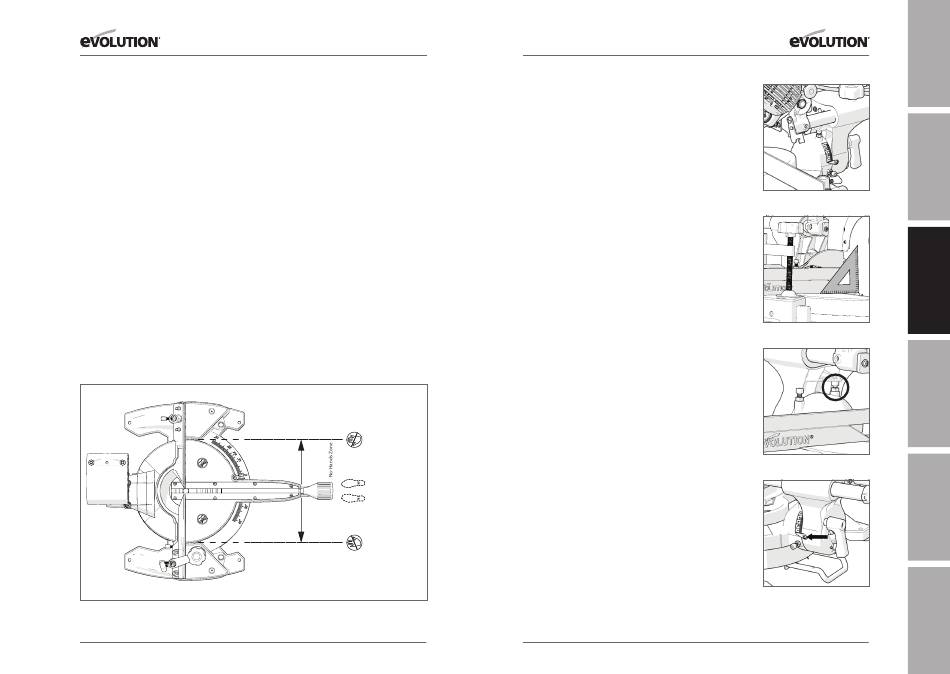

(Fig. 11)
• Vos mains doivent toujours se trouver hors
de la « zone dangereuse » (éloignées d'au
moins 150 mm de la lame de scie). Veiller
que les mains ne pénètrent jamais dans la
voie de coupe de la lame de scie.
• Fixer la pièce à usiner sur la table et contre la
butée pour empêcher tout mouvement.
• Utiliser si possible une pince à pièce à usiner
mais contrôler la position afin que la voie de
coupe de la lame de scie ou d'autres pièces
mobiles de la machine ne soient pas affectées.
Fig. 11
106
www.evolutionpowertools.com
• Éviter les mouvements et positions des mains
défavorables avec lesquelles les doigts ou la
main pourraient parvenir dans la lame de scie
du fait d'un dérapage soudain.
• Avant de réaliser une coupe, procéder à une «
marche d'essai » avec la machine hors service
pour déterminer la course de la lame de scie.
• Maintenir les mains en position jusqu'à ce
que la machine ait été mise hors service
avec l'interrupteur marche/arrêt et que la
lame soit arrivée à un arrêt total.
(8.4)
RéGLAGE DES ANGLES
DE pRéCiSiON
Avec cette machine, plusieurs contrôles/
réglages sont possibles. L'utilisateur a besoin
d'une équerre 90° 45°/ 45° (non fournie) pour
pouvoir exécuter ces contrôles et réglages.
aVerTisseMenT:
Les réglages/contrôles
sont uniquement autorisés lorsque la machine
est débranchée du secteur.
Gefahrenzone
www.evolutionpowertools.com
ANGLE D'iNCLiNAiSON (0° ET 45°)
0° Réglage de la butée d'angle d'inclinaison
• S'assurer que la tête de coupe se trouve dans la position
de verrouillage inférieure et que la tige de fixation est
totalement encliquetée. (cf. Fig. 19).
• S'assurer que la tête de coupe est en position verticale contre
sa butée et que l'indicateur d'angle d'inclinaison est sur 0° sur
l'échelle. (Fig. 12)
• Mettre l'équerre sur la table, le côté court sur la table et le côté
long sur la lame de scie (par sur les pointes TCT). (Fig. 13)
• Si la lame de scie ne se trouve pas à un angle de 90° par
rapport à la table, une adaptation de la table est nécessaire.
• Desserrer la poignée de fixation pour l'angle d'inclinaison et
basculer la tête de coupe vers la gauche.
• Desserrer l'écrou de fixation de la vis de réglage pour l'angle
d'inclinaison. (Fig. 14)
• Tourner la vis avec une clé hexagonale vers l'intérieur ou
l'extérieur pour régler l'angle de la lame de scie.
• Ramener la tête de coupe dans une position verticale et
contrôler l'angle avec l'équerre.
• Renouveler les étapes mentionnées ci-dessus jusqu'à
atteindre l'angle correct.
• Resserrer l'écrou de fixation de la vis de réglage pour l'angle
d'inclinaison
Réglage 0° de l'indicateur d'angle d'inclinaison
Remarque: L'utilisateur doit être sûr que la lame de scie est
parfaitement verticale par rapport à la table lorsque la tête de
coupe se trouve dans une position verticale et sur sa butée.
• Si l'indicateur n'est pas précisément orienté sur le marquage 0°
du rapporteur, une adaptation s'avère nécessaire.
• Desserrer la vis de l'indicateur d'angle d'inclinaison avec un
tournevis cruciforme N° 2. (Fig. 15)
• Régler l'indicateur d'angle d'inclinaison de telle manière qu'il soit
précisément orienté sur le marquage 0°.
• Resserrer la vis.
107
EN
DE
Fig. 12
FR
Fig. 13
IT
Fig. 14
JP
Fig. 15
NL
