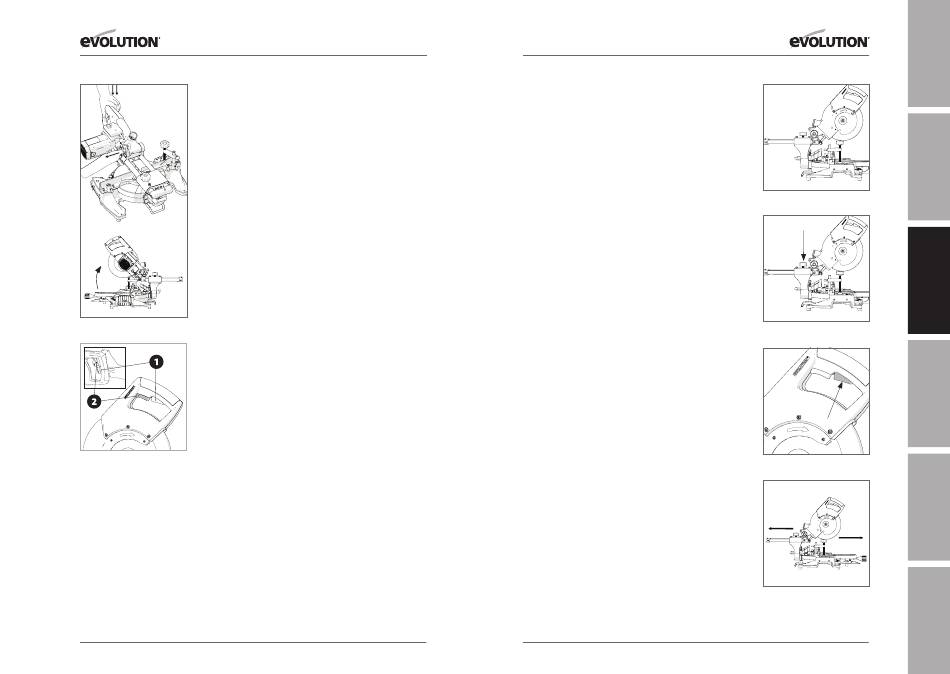

Mise En Marche Et Arret; Scie Circulaire; Coupe Par Glissement - Evolution RAGE3 Traduction Des Instructions D'origine

DéVERROUiLLAGE OU SOULÈVEMENT
Etapes 1 et 2
DE LA TêTE DE COUpE (Fig. 21)
AVERTiSSEMENT: Ne jamais exécuter le processus de
déverrouillage ou de verrouillage avant que la scie n'ait été mise
hors service et que la lame de scie ne soit à l'arrêt pour éviter
des blessures graves.
Déverrouillage de la tête de coupe de la position inférieure :
• Pousser légèrement vers le bas sur la poignée de coupe.
• Sortir la tige de blocage et soulever la tête de coupe dans
la position supérieure. (Etapes 1 et 2)
• La tête de coupe avance automatiquement dans la position
supérieure dès qu'elle a quitté sa position de verrouillage
Etape 3
inférieure. (Etape 3)
• Elle s'enclenche automatiquement dans la position
supérieure.
Si le déverrouillage est difficile :
• Déplacer la tête de coupe légèrement de haut en bas.
• Simultanément, tourner la tige de blocage dans le sens
horaire et la sortir.
Fig. 21
remarque: si la machine n'est pas utilisée, nous recommandons
de laisser la tête de coupe tranquille dans la position inférieure
avec la tige de blocage totalement enfoncée.

MiSE EN MARChE ET ARRET

(USA MODÈLE SEULEMENT) (Fig. 22)
Pour démarrer la machine, appuyez d'abord sur le bouton
lock-off pour l'interrupteur Marche / Arrêt (1) et appuyez sur
l'interrupteur Marche / Arrêt (2) et la maintenir enfoncée.
Fig. 22 Pour éteindre la machine, relâchez le bouton
Marche / Arrêt (2). (fig. 22).
Remarque: Pour des raisons de sécurité, l'interrupteur Marche
/ Arrêt (2) ne peut pas être verrouillé, il doit rester enfoncée
pendant l'ensemble de l'opération. (fig. 22)

SCiE CiRCULAiRE

Ce type de coupe est essentiellement utilisé pour les matériaux
avec de petites sections. La tête de coupe est légèrement
poussée vers l'avant pour couper la pièce à usiner.
110
www.evolutionpowertools.com www.evolutionpowertools.com
Le chariot doit être verrouillé
dans sa position la plus arrière. (Fig. 23)
• Pousser la tête de coupe aussi loin que possible vers l'arrière.
• Serrer la vis de verrouillage du chariot. (fig. 24)
• Déposer la pièce à usiner sur la table, l'appuyer contre la
butée et la bloquer avec un ou plusieurs serrages suivant ce
qui est requis.
• Saisir la poignée de la scie.
• Mettre le moteur en service et laisser la lame de scie atteindre
sa vitesse totale.
• Appuyer sur le déclencheur du verrouillage de protection
inférieur pour déverrouiller la tête de coupe.
• Rappelez-vous d'abord appuyer sur le bouton de verrouillage
de tension avant le Interrupteur Marche / Arrêt. (Fig. 25)
• Abaisser la poignée de coupe vers le bas et exécuter la coupe
à travers la pièce à usiner.
• Il n'est pas nécessaire d'exercer une pression excessive sur la
poignée de coupe. Laisser la vitesse de la lame de scie faire
le travail.
• Une fois que la coupe est terminée, relâcher l'interrupteur
marche/arrêt.
• Attendre jusqu'à ce que la lame de scie soit parvenue à l'arrêt
complet.
• Attendre jusqu'à ce que la tête de coupe ait atteint sa
position supérieure et que la protection de lame de scie ait
complètement recouvert les dents de la scie. Lorsque la tête
de coupe est enclenchée dans sa position supérieure, il est
possible de relâcher la poignée de coupe.
• Retirer la pièce à usiner.

COUpE pAR GLiSSEMENT

Cette scie est munie d'un chariot de poussée.
Desserrer la vis de verrouillage du chariot libère ce dernier et
permet ainsi à la tête de coupe de se déplacer en avant et en
arrière. (Fig. 26)
La lame de scie s'abaisse dans la pièce à usiner et est poussée
vers la partie arrière de la machine pour réaliser la coupe. Ce
type de coupe peut être utilisé pour scier des pièces larges.
• Déposer la pièce à usiner sur la table, l'appuyer contre la
butée et la bloquer avec un ou plusieurs serrages suivant ce
qui est requis.
111
EN
DE
Fig. 23
FR
Fig. 24
IT
Fig. 25
JP
Fig. 26
