Lâcher le levier.
Lors de la coupe, se tenir du côté gauche de la poignée.
Lorsque la coupe est terminée:
• Relâcher l'interrupteur Marche/Arrêt mais tenir les mains en
position jusqu'à ce que la lame de scie soit complètement à
l'arrêt.
• Attendre jusqu'à ce que la tête de coupe ait atteint sa
position supérieure et que la protection de la lame de scie
soit totalement fermée avant de retirer la(les) main(s).
• Ramener la tête de coupe dans la position verticale.

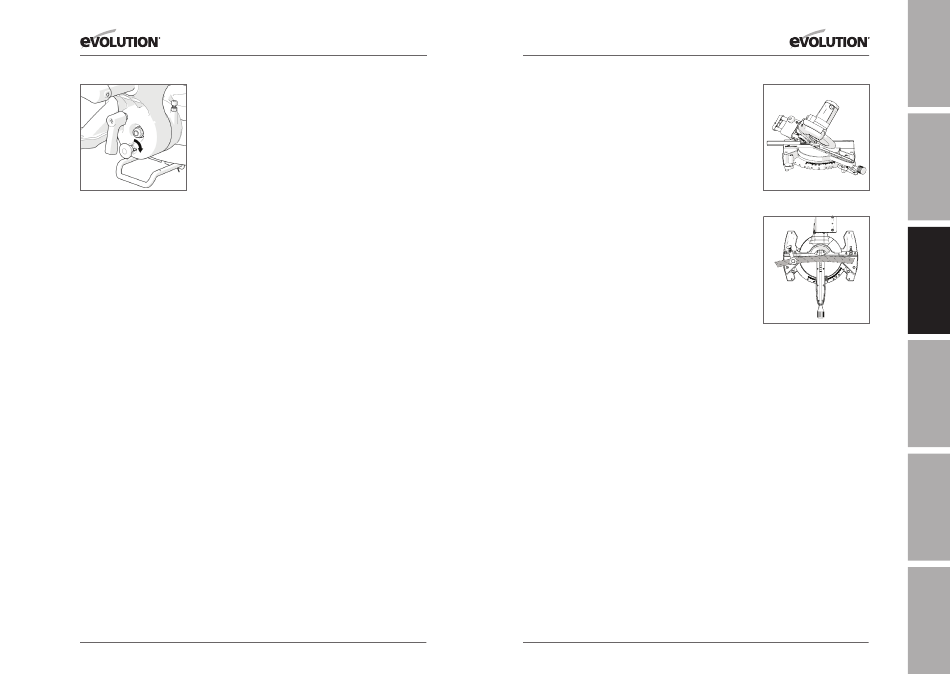

Fig. 35
• Serrer l'élément de fixation pour l'angle d'inclinaison.
Moulure De Couronne
Déployez la goupille de moulure de couronne:
• Tirez doucement la goupille vers l'extérieur.
• Tournez la goupille d'un quart de tour (Fig. 35)
• Laissez la goupille se déployer dans sa position initiale (engagée).
Inclinez la tête de coupe à la position à 33,9° de la moulure de
couronne et resserrez la poignée de blocage de biseau.
Assurez-vous que la moulure de couronne est correctement
positionnée sur la table rotative avant de réaliser la coupe.
Lorsque la coupe est terminée, remettez la tête de coupe
en position verticale et remettez la goupille de moulure de
couronne en position extérieure (désengagée). "
114
www.evolutionpowertools.com www.evolutionpowertools.com
(8.7)
COUpE COMBiNéE
(Fig. 36)
Une coupe combinée est une coupe d'onglet et inclinée
simultanément.
xIl est possible de procéder à une coupe combinée en utilisant
le système de chariot. Toujours veiller que la lame de scie
poussée ne gêne ni la butée, ni d'autres parties de la machine.
Régler de nouveau la coupe gauche supérieure de la butée si
cela est nécessaire.
COUpE DE MATéRiAU COUDé
(Fig. 37)
Avant de couper une pièce à usiner, il convient de contrôler si elle est
coudée. Si elle l'est, elle doit être positionnée et coupée de la manière
montrée dans la figure. Ne pas positionner incorrectement la
pièce à usiner ni couper sans les supports de butée.
(8.10)
élimination du matériau bloqué
• Mettre la scie hors tension en relâchant l'interrupteur
Marche/Arrêt.
• Attendre jusqu'à ce que la lame de scie soit parvenue à l'arrêt
complet.
• Débrancher le câble d'alimentation de la prise électrique.
• Enlever avec précaution le matériau bloqué de la machine.
• Contrôler le fonctionnement et l'état de la protection de lame
de scie inférieure.
• Contrôler si d'autres pièces de la machine, comme la lame de
scie par exemple, sont endommagées.
• Faire remplacer les pièces endommagées par un technicien
compétent et procéder à un contrôle de sécurité avant tout
autre utilisation de la machine.
Soutient de longues pièces à usiner
L'extrémité libre d'une longue pièce à usiner doit être soutenue
à la même hauteur que la table de la machine. Si nécessaire,
l'utilisateur doit en supplément mettre en œuvre un support
de pièce à usiner séparé pour les rallonges de table.
