Evolution RAGE3 Traduction Des Instructions D'origine page 34

réglage à 45° de la butée d'angle d'inclinaison
• Desserrer la poignée de fixation pour l'angle d'inclinaison
et basculer la tête de coupe complètement vers la gauche
jusqu'à ce qu'elle repose contre la butée de 45°.
• Contrôler avec une équerre si la lame de scie se trouve à un
angle de 45° par rapport à la table (ne pas appuyer l'équerre
sur les points TCT).
• Si la lame de scie n'est pas orientée correctement, une
adaptation est nécessaire.
• Ramener la tête de coupe dans la position verticale.
• Desserrer l'écrou de fixation de la vis de réglage pour l'angle

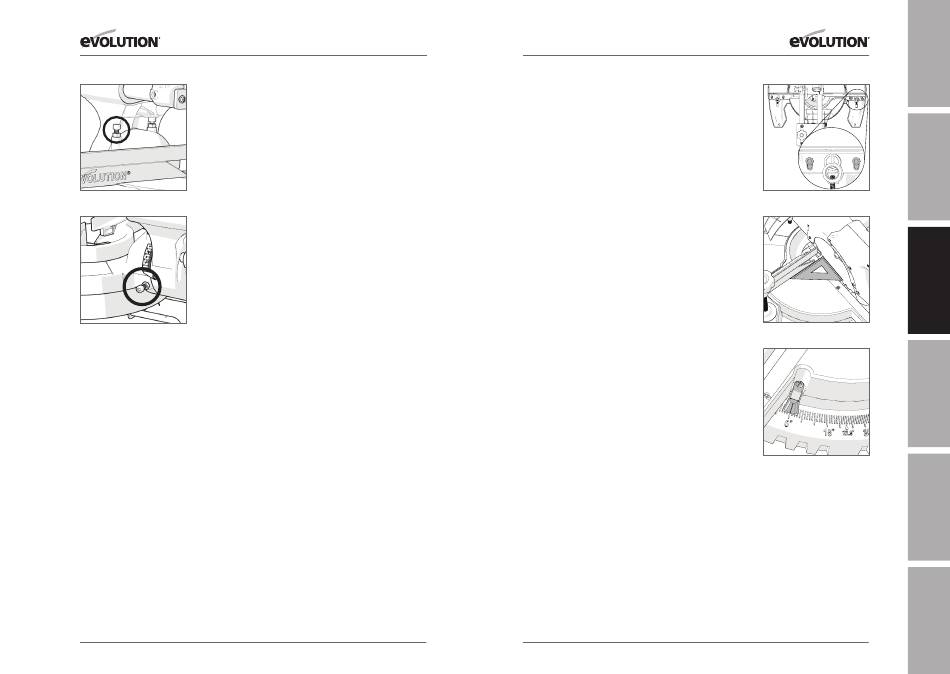

Fig. 16
d'inclinaison à 45°.
• Tourner la vis selon les besoins avec une clé hexagonale vers
l'intérieur ou l'extérieur. (fig. 16)
• Basculer la tête de coupe dans la position 45° et contrôler une
nouvelle fois l'orientation avec l'équerre.
• Renouveler les étapes mentionnées ci-dessus jusqu'à
atteindre l'angle correct.
• Une fois l'orientation terminée, serrer l'écrou de fixation de la
vis de réglage.
MOULURE DE COURONNE
Fig. 17
La tête de coupe peut être inclinée (vers la gauche uniquement) et
bloquée à un angle de biseautage de 33,9°. Le plateau tournant peut
être fixé à 31,6° angle Mitre à la gauche ou la droite. Ceci permet à
l'outil Rage de couper des moulures de couronnes de 38°.
Pour vérifier l'angle de 33,9°, l'utilisateur a besoin d'un rappor-
teur Vernier (non fourni).
pour vérifier la butée d'angle de 33,9°:
• Déployez la goupille de moulure de couronne (se reporter au
Manuel d'utilisation)
• Desserrez la poignée de verrouillage de biseau et inclinez la
tête de coupe à 33,9°.
• Glissez le rapporteur Vernier en position, un angle reposant
sur la table rotative et l'autre reposant sur la lame inclinée.
• Lisez l'angle de biseau.
Si un réglage est nécessaire :
• Desserrez le contre-écrou situé sur la vis de réglage à 33.9
• Utilisez une clé hexagonale pour ajuster la vis de réglage vers
l'intérieur ou l'extérieur, selon les besoins. (Fig. 17)
• Lorsque le bon réglage est atteint, bloquez la vis de réglage
en resserrant le contre-écrou. "
108
www.evolutionpowertools.com
.
o
www.evolutionpowertools.com
Orientation de la butée
• La butée doit être orientée à 90° (angle droit).
• Régler la table rotative sur l'angle de coupe ‹0°' .
• La butée est fixée avec deux vis Allen qui se trouvent sur les
deux côtés de la butée dans les fentes longues. (fig. 18)
• S'assurer que la tête de coupe se trouve dans la position
de verrouillage inférieure et que la tige de fixation est
totalement encliquetée.
• Mettre l'équerre sur la table, le côté court sur la table et le côté
long sur la lame de scie (pas sur les pointes TCT). (fig. 19)
• Si une adaptation est nécessaire, desserrer les quatre vis de
réglage pour la butée avec une clé hexagonale.
• Repositionner la butée dans les fentes longues jusqu'à ce que
l'orientation soit correcte.
• Resserrer les vis Allen.
Réglage de l'indicateur d'angle de coupe
remarque: deux échelles d'angle de coupe sont gravées sur le
côté antérieur de l'embase de la machine. Un petit indicateur
sur la table rotative indique l'angle sélectionné.
Si nécessaire, l'indicateur peut être repositionné en desserrant
sa vis de fixation avec un tournevis cruciforme N° 2. Si
nécessaire, adapter puis resserrer la vis de fixation. (fig. 20)
(8.5)
pRépARATiON D'UNE COUpE
Adopter une position de travail sûre.
La posture doit garantir stabilité et équilibre. Se mettre sur le
côté afin que le visage et le corps se trouvent hors de la ligne
d'un éventuel recul.
Scier à main levée est la cause principale pour les accidents et
est interdit.
• S'assurer que la pièce à usiner repose toujours bien
fermement contre la butée dans la mesure où cela peut être
réalisé avec la pince à pièce à usiner fixée sur la table.
• La table de sciage doit être propre et dénuée de copeaux
de sciage etc. avant que la pièce à usiner ne soit bloquée en
position.
• S'assurer que le matériau coupé peut tomber latéralement
sans gêne de la lame de scie une fois la coupe terminée.
S'assurer que les éléments coupés ne se bloquent pas dans
une autre pièce de la machine.
• Ne pas utiliser cette machine pour couper de petits éléments.
Si la main ou les doigts se trouvent à moins de 150 mm de
distance de la lame de scie, la pièce à usiner est trop petite.
109
