Mode d'emploi
DANGER : Risque d'électrocution Les circuits à haute-tension, qu'ils soient en courant alternatif ou
continu (AC ou DC) sont très dangereux et doivent par conséquent être mesurés avec la plus grande
prudence.
1.
Veillez à TOUJOURS positionner le commutateur de fonction sur OFF lorsque vous n'utilisez
pas l'appareil.
2.
Si l'inscription "OL" apparaît sur l'écran pendant la prise de mesure, cela signifie que la valeur
dépasse la gamme sélectionnée. Passez alors à la gamme supérieure.

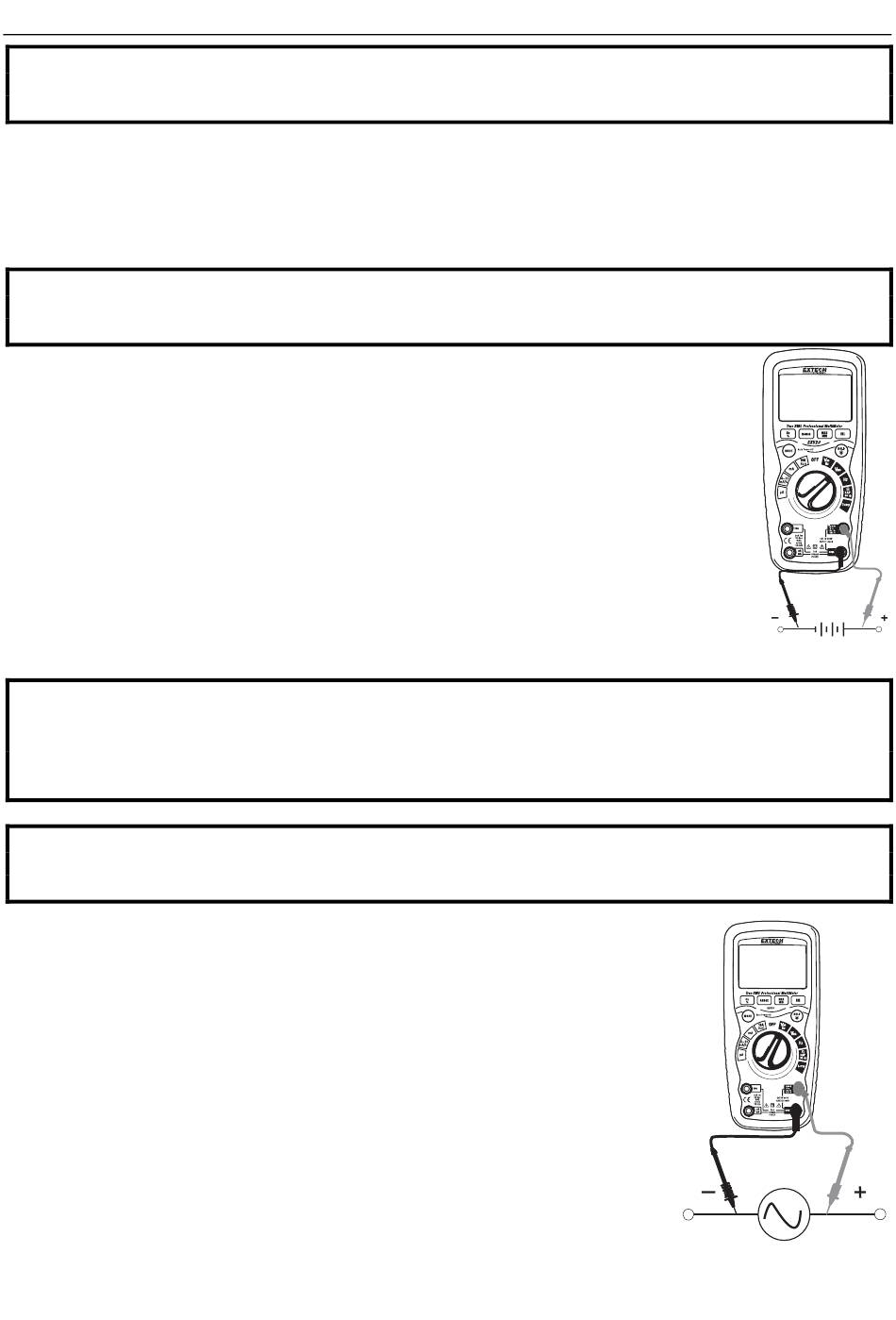

MESURE DE DIFFERENCE DE POTENTIEL DC
ATTENTION : Ne jamais mesurer de courants continus si un moteur du circuit est allumé ou éteint
pendant l'opération. De grandes variations de tensions peuvent se produire, ce qui risque
d'endommager l'appareil.
1.
Positionnez le commutateur de fonction sur l'inscription VDC verte. (Volt en
Courant Continu)
2.
Insérez le câble de mesure à fiche banane noir dans le connecteur femelle
COM négatif. Insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle V positif.
3.
Mettez la pointe de sonde noire en contact avec le côté négatif du circuit.
4.
Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.
Lisez la valeur affichée à l'écran.
MESURE DE DIFFERENCE DE POTENTIEL AC (FREQUENCE, CYCLE DE SERVI
CE)
DANGER : Risque d'électrocution. Il peut arriver que les pointes de sonde ne soient pas
suffisamment longues pour atteindre les points à tester de certaines installations 240V car ceux-ci
sont parfois profondément encastrés. Par conséquent, il peut arriver que l'écran affiche la valeur 0
alors que l'installation est en réalité sous tension. Assurez-vous bien que les points de sonde soient
au contact des parties métalliques de l'installation avant de déduire qu'il n'y a aucune tension.
ATTENTION : Ne jamais mesurer de courants alternatifs si un moteur du circuit est allumé ou éteint
pendant l'opération. De grandes variations de tensions peuvent se produire, ce qui risque
d'endommager l'appareil.
1.
Positionnez le commutateur de fonction sur l'inscription verte
VAC/Hz/%.
2.
Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif. Insérez le câble de mesure à fiche banane
rouge dans le connecteur femelle V positif.
3.
Mettez la pointe de sonde noire en contact avec le côté négatif du
circuit.
4.
Mettez la pointe de sonde rouge en contact avec le côté positif du
circuit. Lisez la valeur affichée à l'écran.
5.
Appuyez sur le bouton HZ/% pour afficher "Hz".
6.
Lisez la fréquence affichée à l'écran.
7.
Appuyez de nouveau sur le bouton HZ/% pour afficher "%".
8.
Lisez le pourcentage (%) du cycle de service affiché à l'écran.
6
EX510-EU-FR-V3.3-1/12
