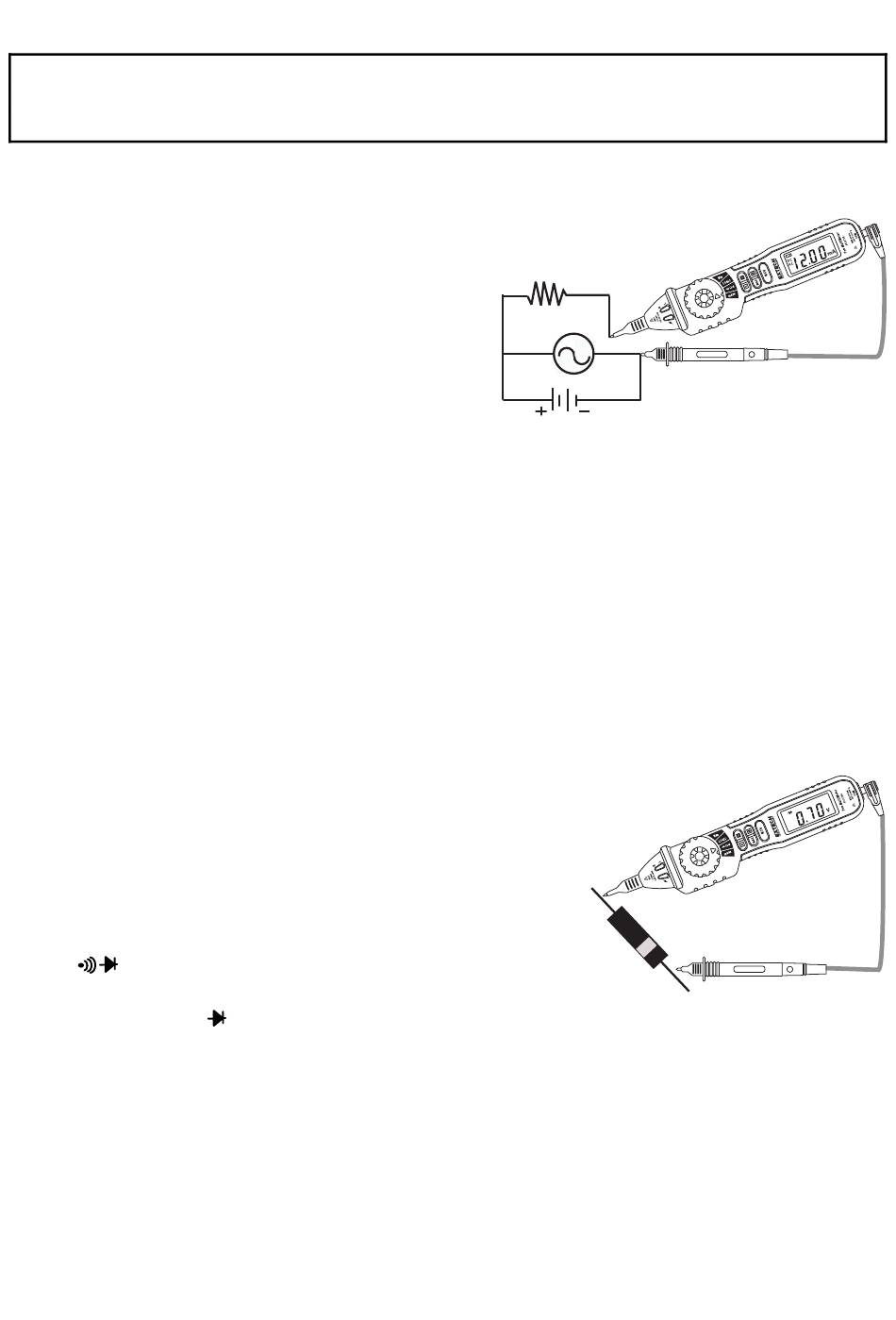

MESURES DE COURANT CA et CC
AVERTISSEMENT: Risque d'électrocution. Afin d'éviter d'endommager le compteur ou des
blessures personnelles ne mesurez jamais le courant lorsque les tensions du circuit ouvert
dépassent 250 V.
REMARQUE : 'OL' indique un état hors plage en mode manuel. Une plage plus élevée devra être
sélectionnée.
1.
Utilisez le couvercle de sonde si vous
effectuez des prises de mesures sur des
installations de catégorie III ou supérieures.
2.
Réglez la molette de fonction sur la
position mA.
3.
Utilisez la touche Mode (M) pour
sélectionner CA ou CC.
4.
Insérez la tête de test noire sur le jack
négatif en bas du compteur.
5.
Branchez les fils d'essai en série sur le circuit testé.
6.
Mettez l'extrémité de la sonde d'essai noire en contact avec le côté négatif du circuit.
7.
Mettez en contact l'extrémité de la sonde de test avec le côté positif du circuit.
8.
Lisez la valeur affichée sur l'écran. Le compteur sélectionne automatiquement la plage
optimale ou l'utilisateur peut sélectionner manuellement une plage en appuyant sur la
touche Range (R) (Plage). Appuyez et maintenez la touche Range (R) pour revenir au
mode Auto Range.
TEST DE DIODE
REMARQUES : L'écran affiche la valeur de chute de tension
avant approximative. Si les connexions sont inversées ou les
têtes ne sont pas connectées, l'écran affichera 'OL'.
1.
Utilisez le couvercle de sonde si vous effectuez des
prises de mesures sur des installations de catégorie III
ou supérieures.
2.
Réglez le commutateur de fonction sur la position
.
3.
Utilisez la touche Mode (M)
fonction diode
4.
Insérez la tête de test banane sur la prise négative(commune) en bas du compteur.
5.
Mettez les sondes d'essai en contact avec la diode testée.
6.
Une bonne diode indiquera environ 0,3 V (diodes germanium) à 0,7 V (diodes silicone) pour
le test avant et "OL" pour le test inverse.
Une diode court‐circuitée indiquera la même valeur de voltage dans les deux directions de
7.
test. Une diode ouverte indiquera "OL" pour les deux tests
pour sélectionner la
9
directionnels.
381676A-fr-FR_V1.1 08/15
