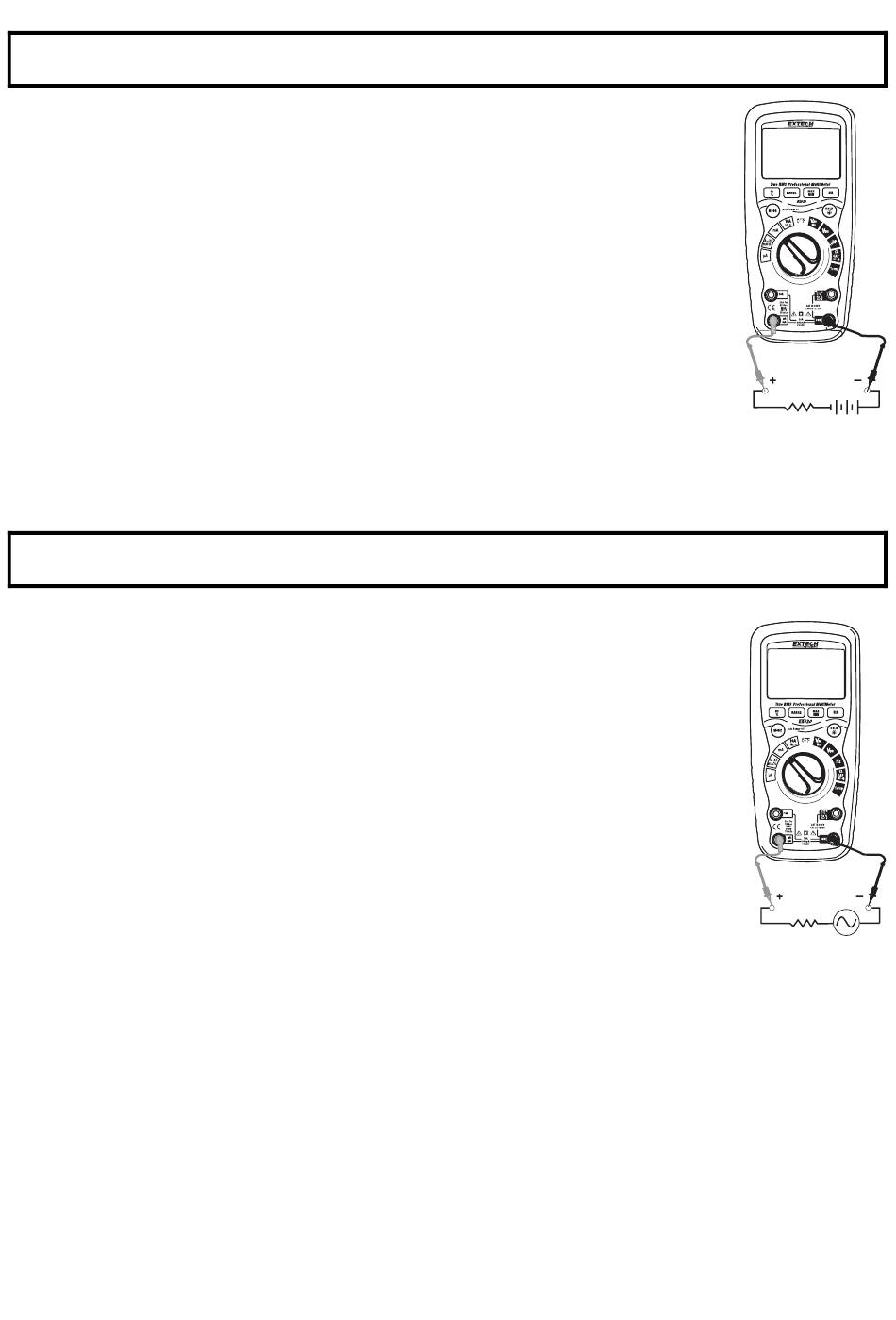

MESURE DE COURANTS CONTINUS (DC)
ATTENTION : ne mesurez pas de courant 20A pendant plus de 30 secondes. Au-delà de 30
secondes, vous risquez d'endommager le multimètre et/ou ses câbles de mesure.
1.
Insérez le câble de mesure à fiche banane noir dans le connecteur femelle
COM négatif.
2.
Pour mesurer des courants jusqu'à 6000µA DC, positionnez le
commutateur de fonction sur l'inscription jaune µA et insérez le câble de
mesure à fiche banane rouge dans le connecteur femelle µA/mA.
3.
Pour mesurer des courants jusqu'à 600mA DC, positionnez le commutateur
de fonction sur l'inscription jaune mA et insérez le câble de mesure à fiche
banane rouge dans le connecteur femelle µA/mA.
4.
Pour mesurer des courants jusqu'à 20A, positionnez le commutateur de
fonction sur l'inscription jaune 10A/HZ/% et insérez le câble de mesure à
fiche banane rouge dans le connecteur femelle 10A.
5.
Appuyez ensuite sur le bouton MODE pour afficher "DC" à l'écran.
6.
Eteignez le courant sur le circuit à tester puis ouvrez le circuit à l'endroit où
vous souhaitez effectuer la mesure.
7.
Mettez la pointe de sonde noire en contact avec le côté négatif du circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.
8.
Alimentez le circuit.
9.
Lisez la valeur affichée à l'écran.
MESURE DE COURANTS ALTERNATIFS (FREQUENCE, CYCLES DE SERVICE)
ATTENTION : ne mesurez pas de courant 20A pendant plus de 30 secondes. Au-delà de 30
secondes, vous risquez d'endommager le multimètre et/ou ses câbles de mesure.
1.
Insérez le câble de mesure à fiche banane noir dans le connecteur femelle COM négatif.
2.
Pour mesurer des courants jusqu'à 6000µA DC, positionnez le commutateur
de fonction sur l'inscription jaune µA et insérez le câble de mesure à fiche
banane rouge dans le connecteur femelle µA/mA.
3.
Pour mesurer des courants jusqu'à 600mA DC, positionnez le commutateur
de fonction sur l'inscription jaune mA et insérez le câble de mesure à fiche
banane rouge dans le connecteur femelle µA/mA.
4.
Pour mesurer des courants jusqu'à 20A, positionnez le commutateur de
fonction sur l'inscription jaune 10A/HZ/% et insérez le câble de mesure à
fiche banane rouge dans le connecteur femelle 10A.
5.
Appuyez sur le bouton MODE pour afficher "AC" sur l'écran.
6.
Eteignez le courant sur le circuit à tester puis ouvrez le circuit à l'endroit où
vous souhaitez effectuer la mesure.
7.
Mettez la pointe de sonde noire en contact avec le côté négatif du circuit.
Mettez la pointe de sonde rouge en contact avec le côté positif du circuit.
8.
Alimentez le circuit.
9.
Lisez la valeur affichée à l'écran.
10. Appuyez sur le bouton Hz/% pour afficher "Hz" sur l'écran.
11. Lisez la valeur affichée à l'écran.
12. Appuyez de nouveau sur le bouton Hz/% pour afficher "%" sur l'écran.
13. Lisez le pourcentage (%) du cycle de service affiché à l'écran.
14. Appuyez une fois encore sur le bouton Hz/% pour revenir à la mesure du courant.
