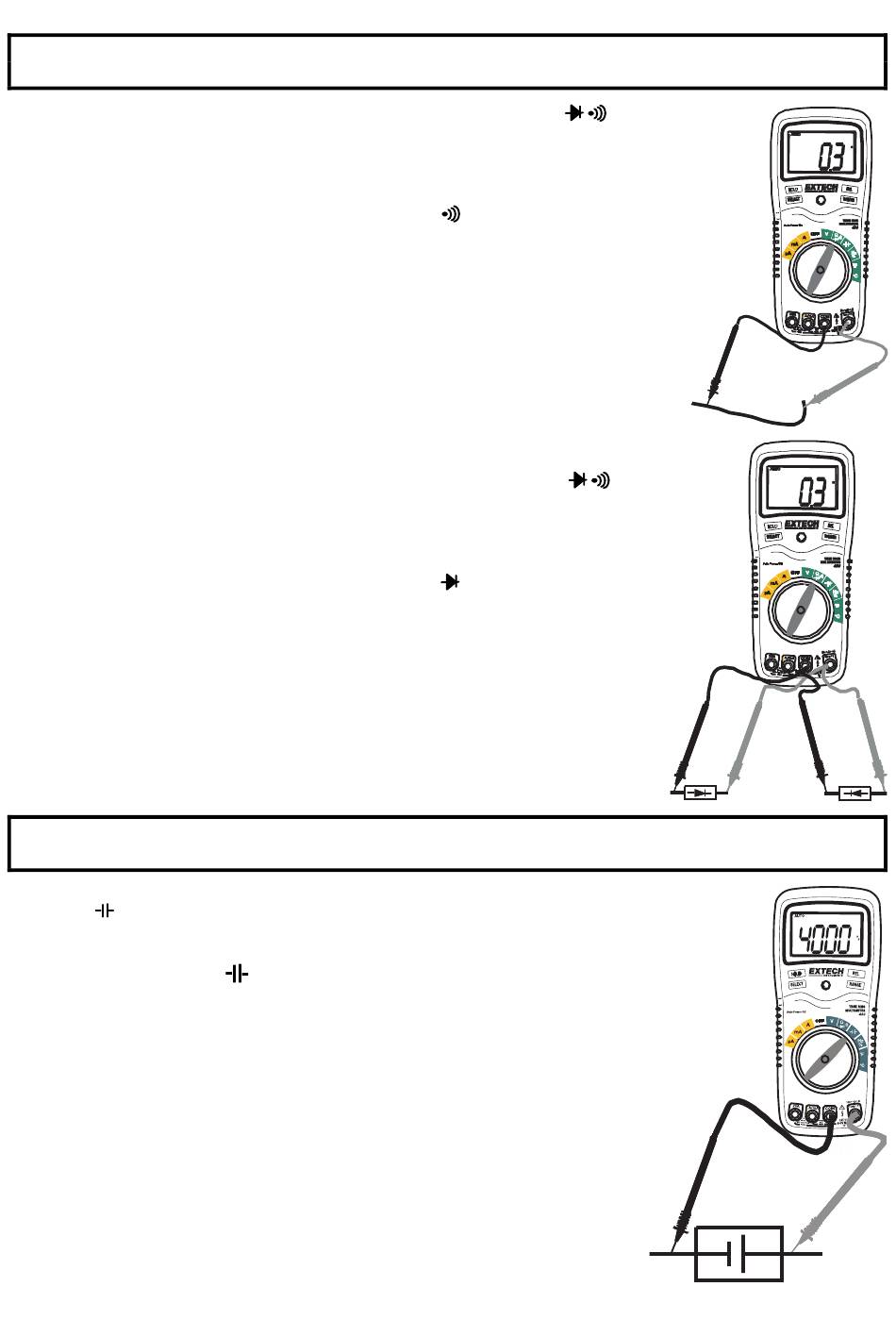

TEST DE CONTINUITE
ATTENTION : Afin d'éviter tout risque d'électrocution, ne mesurez jamais la Continuité sur des
circuits ou des fils sous tension.
1. Positionnez le commutateur de fonction sur l'inscription verte
2. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif. Insérez le câble de mesure à fiche banane rouge
dans le connecteur femelle  positif.
3. Appuyez sur le bouton SELECT pour afficher
4. Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester.
5. Si la Résistance est inférieure à environ 150, un signal sonore retentira.
Si le circuit est ouvert, l'écran affichera "OL".

TEST DE DIODE

1. Positionnez le commutateur de fonction sur l'inscription verte
2. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif. Insérez le câble de mesure à fiche banane
rouge dans le connecteur femelle V positif.
3. Appuyez sur le bouton SELECT pour afficher
4. Mettez les pointes de sonde en contact avec le circuit ou la partie du
circuit à tester. La tension directe se situe en général entre 0,400 et
0.700V. en cas de tension inverse, l'écran affichera "OL". Les
installations court-circuitées afficheront installations ouvertes
afficheront "OL" sur les deux polarités.
MESURE DE LA CAPACITE
ATTENTION : Afin d'éviter tout risque d'électrocution, débranchez l'alimentation de l'installation à
tester et déchargez tous les condensateurs afin de mesurer la résistance.
1. Positionnez le commutateur de fonction sur l'inscription verte
2. Insérez le câble de mesure à fiche banane noir dans le connecteur
femelle COM négatif.
Insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle
3. Mettez les pointes de sonde en contact avec le circuit à tester.
4. Lisez la valeur affichée à l'écran.
positif.
sur l'écran.
sur l'écran.
9 EX420-fr-FR_v3.4 4/15
