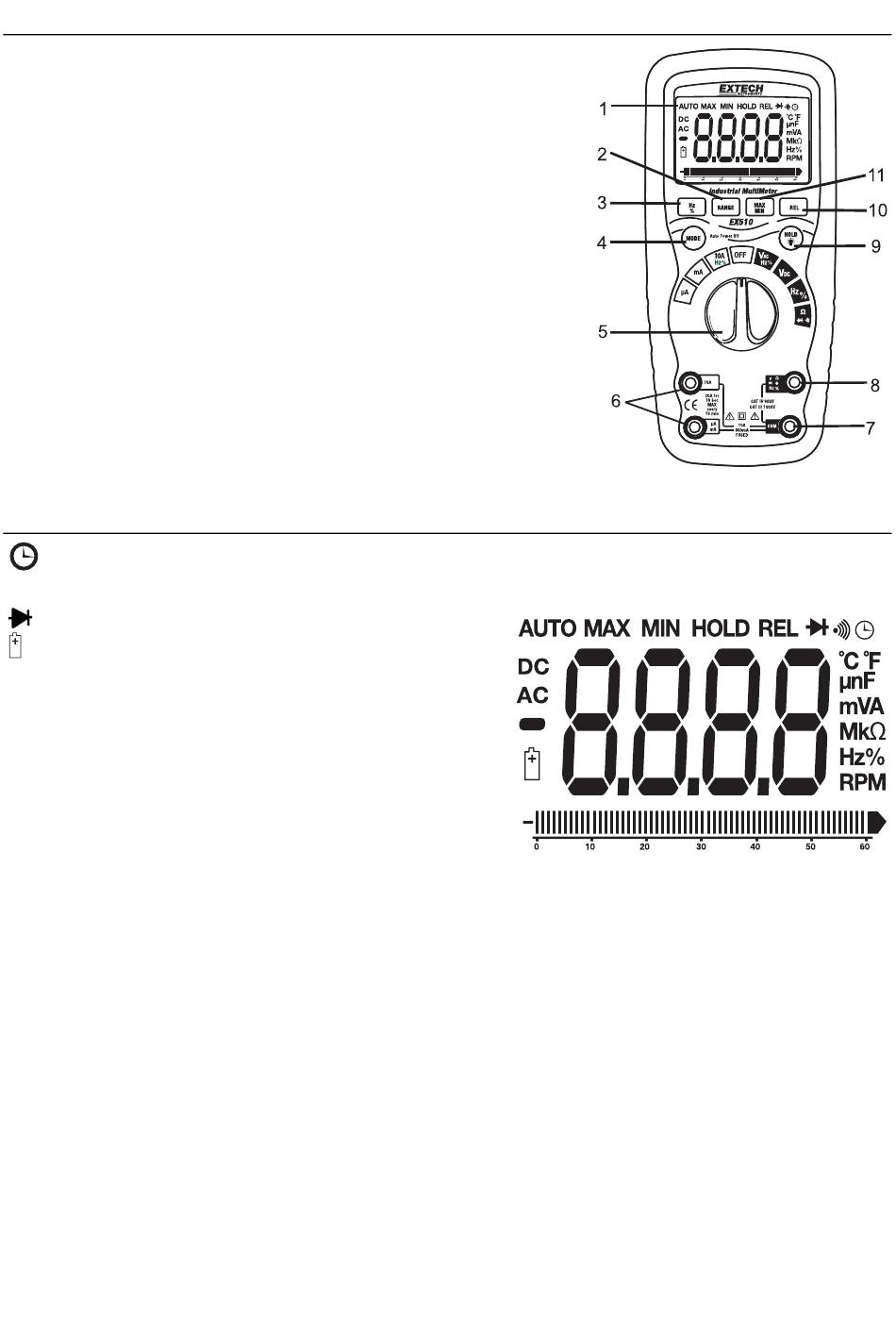

Connecteurs et boutons

1. Ecran LCD 600 pixels
2. Bouton de gamme (RANGE)
3. Bouton Hz et %
4. Bouton Mode
5. Commutateur de fonction
6. Connecteurs femelles mA, µA er 10A
7. Connecteur femelle COM
8. Connecteur femelle positif
9. Bouton HOLD et rétro éclairage
10. Bouton RELATIVE
11. Bouton MAX/MIN
Note : le socle inclinable ainsi que le compartiment à piles se situent à l'arrière de l'appareil.

Symboles et signaux

Arrêt automatique
•))) Continuité
Test de Diode
Etat de la pile
n Nano (10-9) (capacité)
µ Micro ( 10-6) ( ampères, capacité)
m Milli (10-3) (volts, ampères)
A Ampères
k Kilo (103) (ohms)
F Faradets (capacité)
M Mega (106) (ohms)
Ω
Ohms
Hz Hertz (fréquence)
% Pourcentage (facteur de marche)
AC Courant alternatif
DC Courant continu
MAX Maximum
V Volts
REL Relatif
AUTO Mode de sélection automatique
HOLD Maintien de l'affichage
MIN Minimum
