Elektroseilwinde >BETA< SILVERLINE
Deutsch

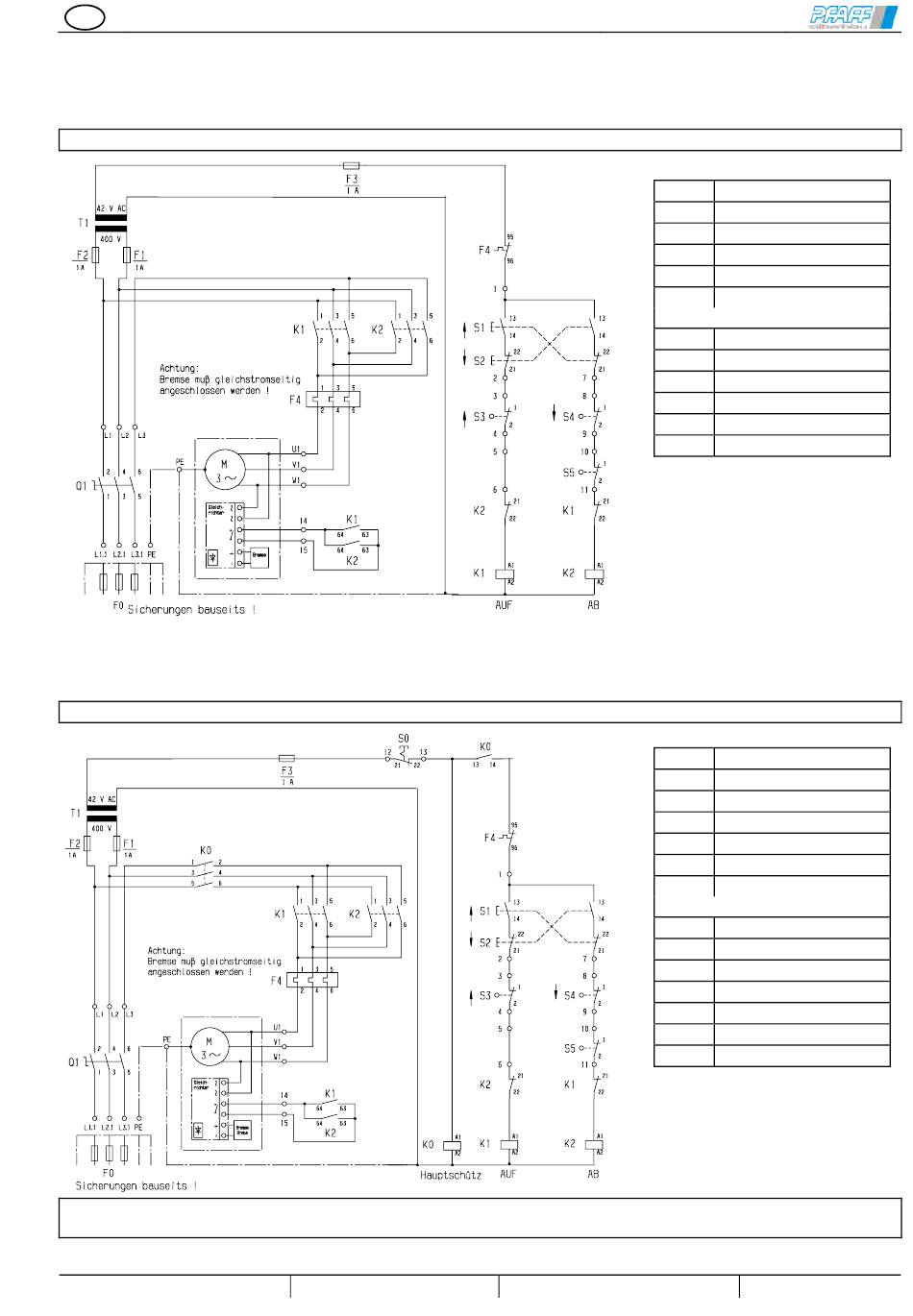

Schaltplan für Elektroseilwinden mit 1 Geschwindigkeit und Drehstrom
Steuerung mit Wendeschützen, thermischem Motorschutzrelais, Hauptschalter und eingebauten Bedienelementen
(Schaltplan Nr. 4.1.401 - 0700(3))
Falls Verbindung zwischen 42V und PE aufgetrennt wird, ist nach DIN EN 60204 eine Isolationsüberwachung erforderlich.
Schaltplan für Elektroseilwinden mit 1 Geschwindigkeit und Drehstrom
Steuerung mit Wendeschützen, thermischem Motorschutzrelais, Hauptschalter, Hauptschütz und externen Bedienelementen
(Schaltplan Nr. 4.1.401 - 0710(3))
Falls Verbindung zwischen 42V und PE aufgetrennt wird, ist nach DIN EN 60204 eine Isolationsüberwachung erforderlich.
Absicherung und Anschluss hat nach den Vorschriften des VDE bzw. nach den örtlichen EVU - Vorschriften zu
erfolgen!
technische Änderungen vorbehalten
design changes under reserve
04.01.401
S1
S2
S3
S4
S5
F0
F1-F2-F3 Sicherung (Steuerspannung)
F4
Q1
T1
K1-K2
S0
S1
S2
S3
S4
S5
F0
F1-F2-F3 Sicherung (Steuerspannung)
F4
Q1
T1
K0
K1-K2
changements techniques sous réserve
Heben
Senken
Hubendschalter oben (optional)
Hubendschalter unten (optional)
Schlaffseilschalter (optional)
Hauptsicherungen bauseits
(Größe der Sicherung s. Seite 6)
therm. Motorschutzrelais
Hauptschalter
Trafo
Wendeschütz Heben - Senken
NOT - AUS
Heben
Senken
Hubendschalter oben (optional)
Hubendschalter unten (optional)
Schlaffseilschalter (optional)
Hauptsicherungen bauseits
(Größe der Sicherung s. Seite 6)
therm. Motorschutzrelais
Hauptschalter
Trafo
Hauptschütz
Wendeschütz Heben - Senken
Seite / page 8
