Treuil électrique >BETA< SILVERLINE
Français

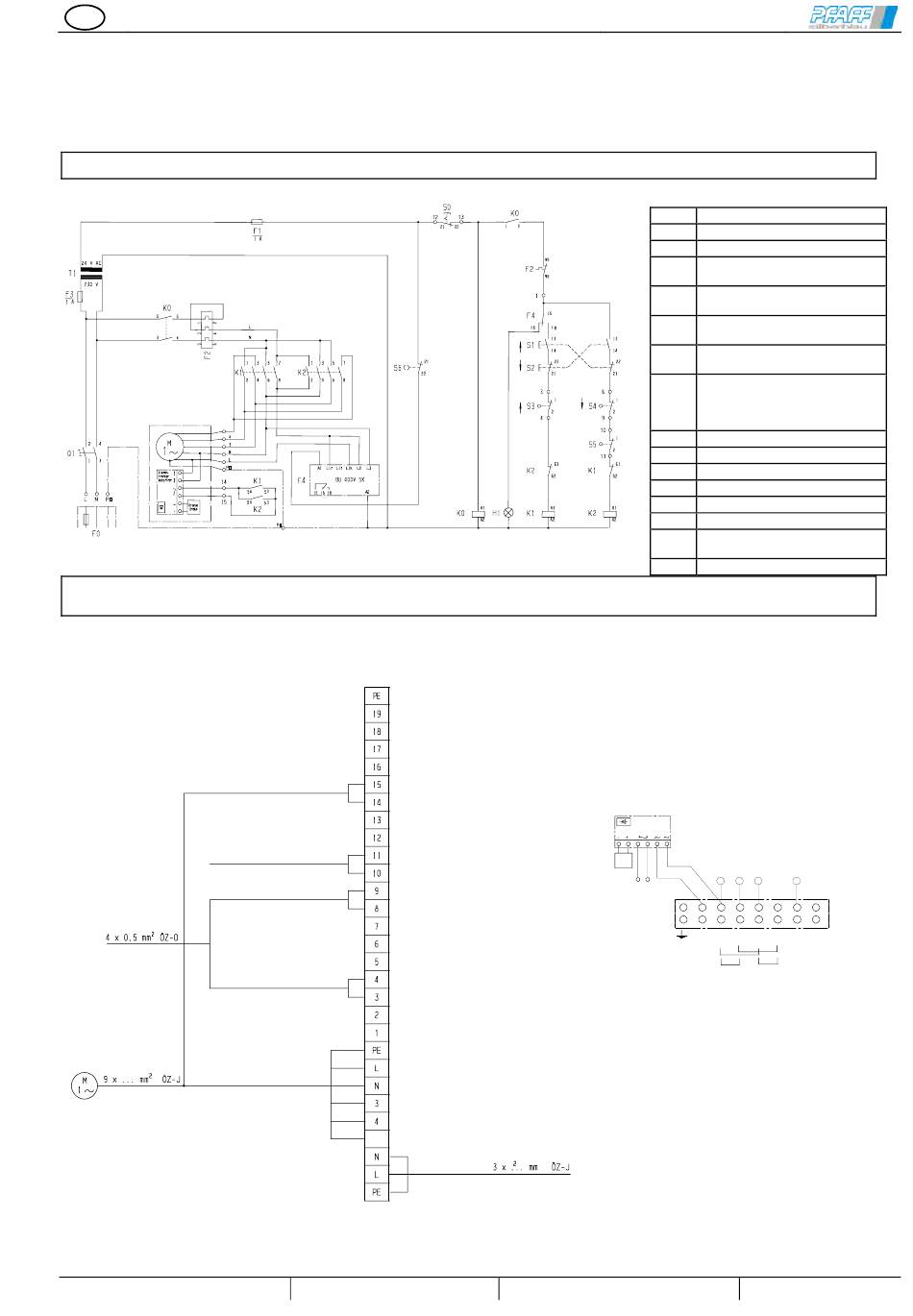

Plan de montage pour treuil électrique >BETA< SILVERLINE avec 1 vitesse et courant
alternatif monophasé
Commande avec contacteurs réversibles, protection thermique du moteur, interrupteur principal , contacteur principal et
limiteur de charge électronique (plan de montage no. 4.1.431 - 0720(3))
Un dispositif de surveillance d'isolation selon DIN 60204 est nécessaire si la liaison entre la tension de 42V et PE est interrompue.
Attention!
Le frein doit être branché
de côté continu
prévoir des fusibles!
La protection par fusibles et le branchement doivent être effectués selon les directives locales, nationales et inter-
nationales!
Plan des bornes de branchement pour treuil électrique >BETA< SILVERLINE avec 1 vi-
tesse et courant alternatif monophasé
branchement du frein
interrupteur actioné par câble détendu
interrupteur de fin de course du bas
interrupture de fin de course du haut
technische Änderungen vorbehalten
en option
en option
en option
conduite d'alimentation
design changes under reserve
contacteur
lever
baisser
principal
Branchement
monophasé
Observer le plan intégré dans le
coffret
branchement du moteur.
redresseur
changements techniques sous réserve
04.01.401
arrêt d'urgence
S0
lever
S1
S2
baisser
S3
interrupteur de fin de course du
haut (en option)
interrupteur de fin de course du
S4
bas (en option)
S5
interrupteur actionné par câble
détendu (en option)
désenclenchement du limiteur de
S6
charge
F0
les fusibles principaux sont à
prévoir par le client
(voir page 32 pour l'intensité du
courant des fusibles)
F1-F3
fusible (tension de commande)
F2
protection thermique du moteur
F4
relais de surcharge
Q1
interrupteur principal
transformateur
T1
contacteur principal
K0
contacteur réversible Montée-Des-
K1-K2
cente
H1
témoin signalant une surcharge
au
des
bornes
U1
U2 Z1 Z2
14 15
L
N
3
4
marche à droite
PE
marche à gauche
Seite / page 37
réseau
de
