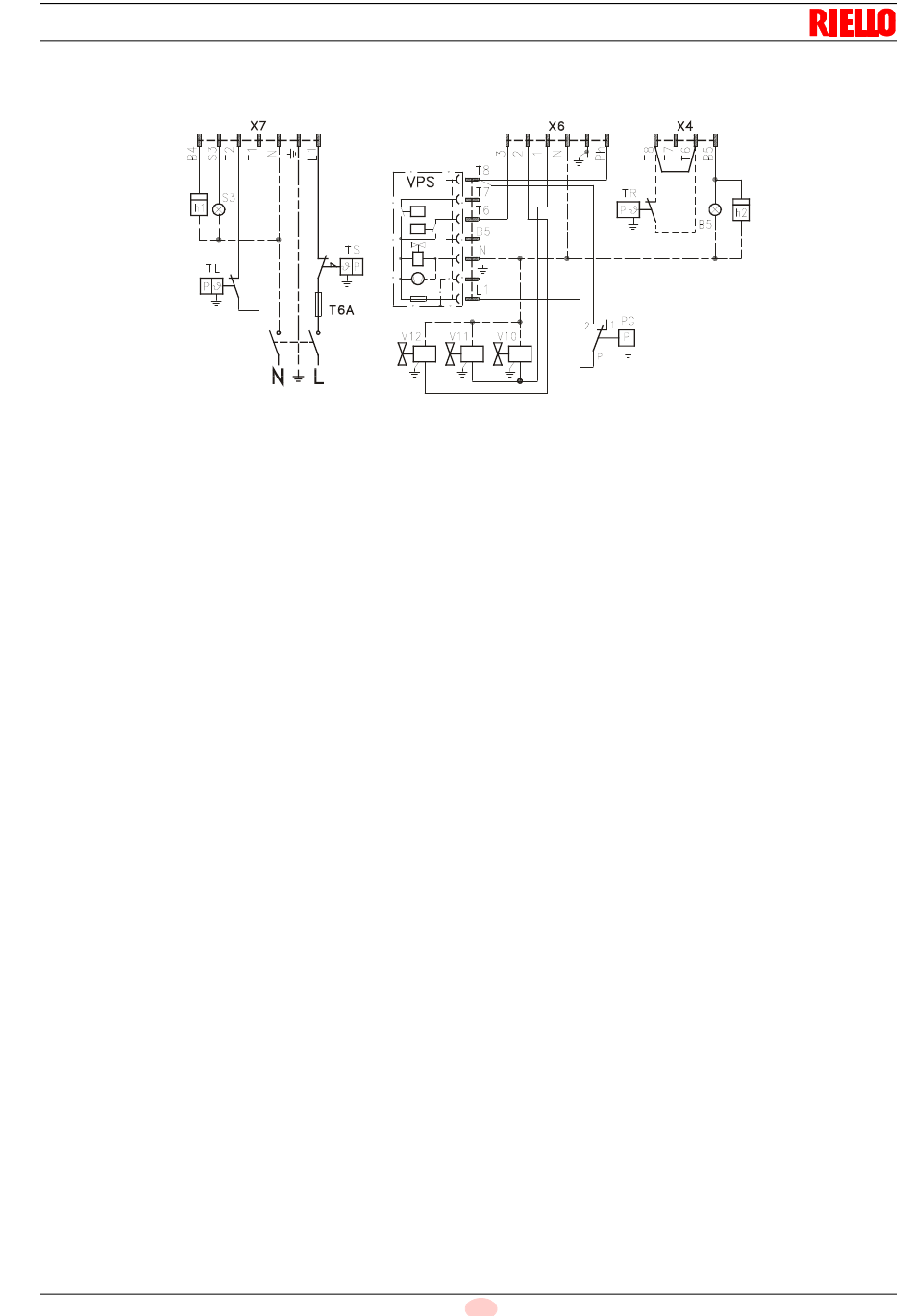

5.11.4 Branchements électriques avec contrôle
d'étanchéité des soupapes (DUNGS VPS 504)
Légende (Fig. 19)
B5
Signalisation de fonctionnement 2ème allure
h1
Compteur d'heures 1ère allure
h2
Compteur d'heures 2ème allure
PG
Pressostat de gaz minimum
S3
Signalisation de blocage à distance (230V - 0,5A max.)
T6A
Fusible
TL
Thermostat limite
TR
Thermostat 2ème allure
TS
Thermostat de sécurité
VPS
Contrôle de étanchéité des soupapes
V10
Vanne de sécurité
V11
Vanne 1ère allure
V12
Vanne 2ème allure
X4
Fiche 4 pôles
X6
Fiche 6 pôles
X7
Fiche 7 pôles
Installation
21
F
D4371
Fig. 19
20146128
