REMARQUE
Précautions à prendre lors de la pose des câbles
d'alimentation:
▪ Ne connectez pas des câbles d'épaisseurs différentes
au bornier d'alimentation (du mou dans le câblage
électrique peut provoquer une chaleur anormale).

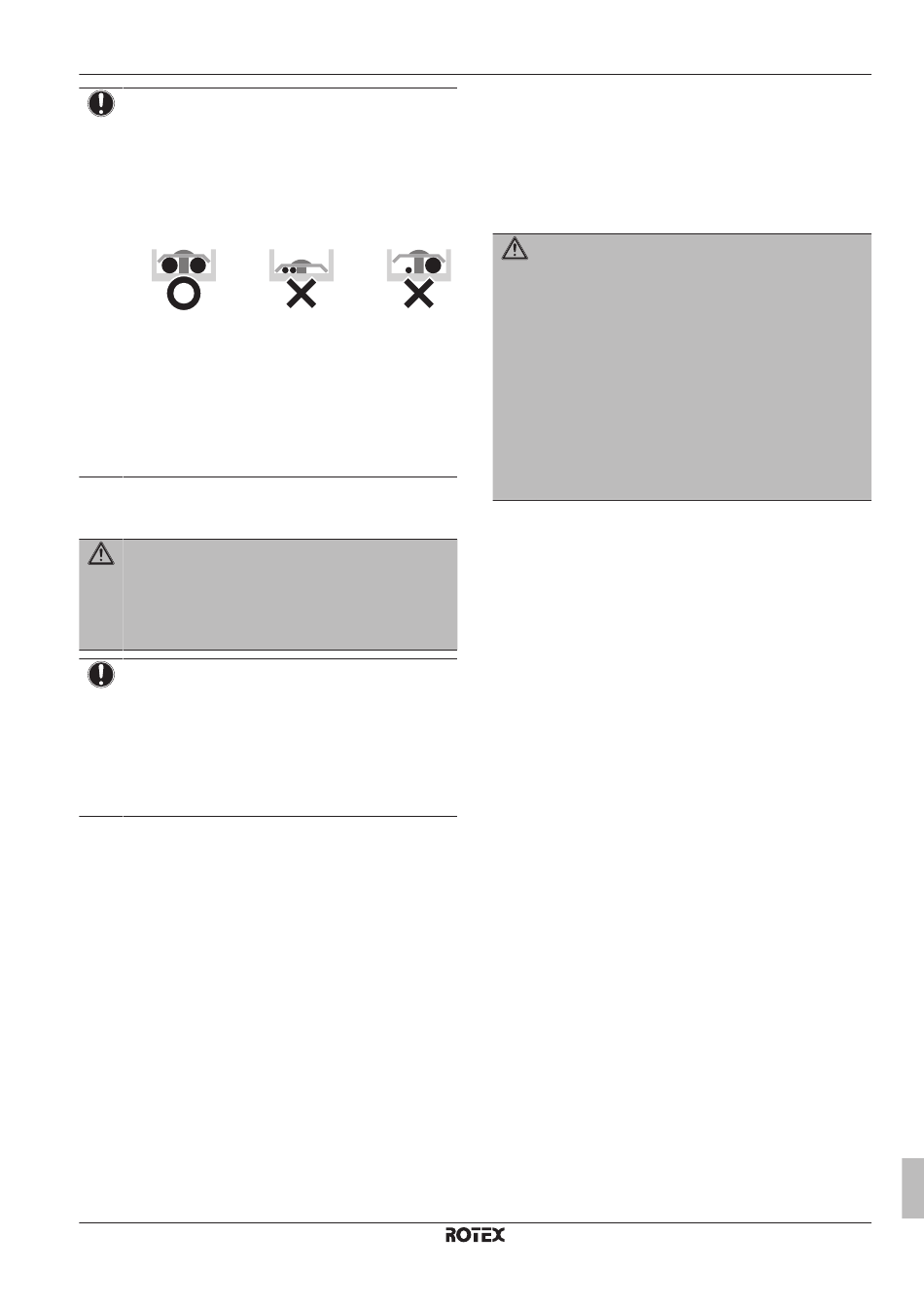

▪ Lors du raccordement de câbles de même épaisseur,
procédez comme illustré ci-dessous.
▪ Pour le câblage, utiliser le fil d'alimentation désigné et
le raccorder fermement, puis le protéger pour éviter
qu'une pression extérieure ne soit exercée sur la
plaque de bornes.
▪ Utiliser un tournevis approprié pour serrer les vis du
bornier. Un tournevis à petite tête abîmera la tête et
rendra tout serrage impossible.
▪ Un serrage excessif des vis du bornier risque de les
casser.
Installez les câbles électriques à au moins 1 mètre des téléviseurs et
des radios pour éviter les interférences. Selon les ondes radio, il est
possible qu'une distance de 1 mètre ne soit pas suffisante.
AVERTISSEMENT
▪ Une fois les travaux électriques terminés, vérifiez que
les composants électriques et les bornes à l'intérieur du
coffret électrique sont fermement connectés.
▪ Assurez-vous que tous les couvercles sont fermés
avant de démarrer l'unité.
REMARQUE
Uniquement applicable si l'alimentation électrique est
triphasée et si le compresseur est équipé d'une fonction
MARCHE/ARRÊT.
S'il est possible que la phase soit inversée après un arrêt
momentané et que le produit s'allume et s'éteint en cours
de fonctionnement, joignez un circuit local de protection de
phase inversée. L'exécution du produit en phase inversée
peut endommager le compresseur et d'autres composants.
1.2.6
Gaz
Les réglages d'usine de la chaudière à gaz sont les suivants:
▪ le type de gaz indiqué sur la plaque d'identification ou sur la
plaque signalétique pour les réglages,
▪ la pression de gaz indiquée sur la plaque d'identification.
Faites fonctionner l'unité UNIQUEMENT avec le type de gaz et la
pression gazeuse indiqués sur les plaques d'identification.
L'installation et l'adaptation d'un système à gaz DOIVENT être
menées:
▪ par du personnel qualifié pour ce travail,
▪ en conformité avec les directives en vigueur relatives à
l'installation du gaz,
▪ en conformité avec les règlements applicables de l'entreprise de
distribution de gaz,
▪ en conformité avec les règlements nationaux et locaux.
Les chaudières utilisant du gaz naturel DOIVENT être reliées à un
compteur de régulation.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
1 Consignes de sécurité générales
Les chaudières utilisant du gaz de pétrole liquéfié (GPL) DOIVENT
être reliées à un système de régulation.
La taille du tuyau d'alimentation en gaz ne doit jamais être inférieure
à 22 mm.
Le système de régulation ou le compteur et les tuyaux y menant
DOIVENT être contrôlés, de préférence par le fournisseur de gaz.
Cela permet de garantir que l'équipement fonctionne correctement
et respecte les exigences de pression et de débit du gaz.
DANGER
Si vous sentez une odeur de gaz:
▪ appelez immédiatement votre fournisseur de gaz local
et votre installateur,
▪ appelez le fournisseur au numéro indiqué sur le côté
du réservoir à GPL (le cas échéant),
▪ désactivez la vanne de contrôle d'urgence sur le
compteur/système de régulation,
▪ N'APPUYEZ PAS sur les interrupteurs électriques,
▪ NE CRAQUEZ PAS d'allumettes et ne fumez pas,
▪ éteignez les flammes nues,
▪ ouvrez immédiatement les portes et les fenêtres,
▪ éloignez les personnes de la zone affectée.
1.2.7
Échappement des gaz
Les systèmes d'évacuation ne doivent PAS être modifiés ou installés
différemment des consignes de montage. Toute mauvaise utilisation
ou modification non autorisée de l'appareil, de l'évacuation ou des
éléments et systèmes associés risque d'annuler la garantie. Le
fabricant n'est responsable d'aucune situation résultant de telles
actions (droits légaux mis à part).
Il n'est PAS autorisé de combiner des éléments de système
d'évacuation achetés auprès de fournisseurs différents.
1.2.8
Législation locale
Consultez les réglementations locales et nationales.
Réglementations locales pour la France
Généralités:
L'installation complète de la chaudière doit être conforme aux règles
(de sécurité) en vigueur, telles que stipulées dans:
▪ le présent manual d'installation
▪ la NEN 1087: ventilation des immeubles d'habitation
▪ la NEN 3215: égouts dans les logements et immeubles
d'habitation
▪ le décret sur la construction
▪ les réglementations locales des municipalités, des sapeurs-
pompiers et des entreprises de service public.
Installation de chauffage central:
L'ensemble de l'installation doit satisfaire aux règles (de sécurité) en
vigueur, telles que mentionnées dans:
▪ NEN 3028: exigences en matière de sécurité valant pour les
installations CC.
Installation de gaz:
L'ensemble de l'installation doit être conforme aux règles (de
sécurité) en vigueur stipulées dans:
▪ la NEN 1078 (1987)
▪ la NPR 1088: note explicative relative à la NEN 1087.
▪ la NPR 3378: note explicative relative à la NEN 1078.
Guide de référence installateur
7
