a
b
a
Bobine de solénoïde
b
Connecteur X5

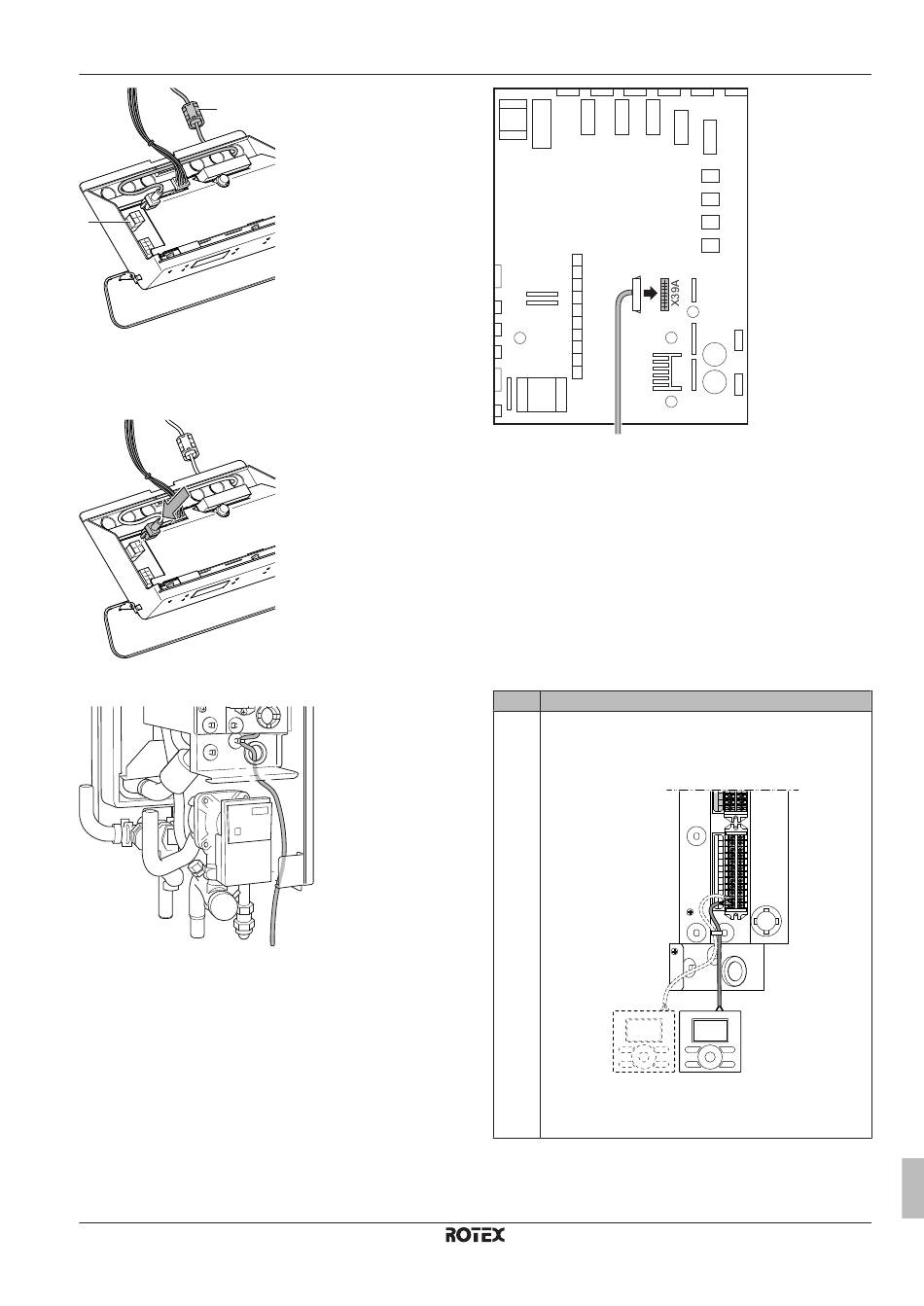

5 Branchez le connecteur de la chaudière à gaz au connecteur
X5 de la chaudière. Veillez à ce que la bobine de solénoïde soit
à l'extérieur du coffret électrique de la chaudière à gaz.
6 Placez le câble de communication de la chaudière à gaz vers
l'unité intérieure tel qu'indiqué sur le schéma ci-dessous.
7 Ouvrez le couvercle du coffret électrique de l'unité intérieure.
8 Branchez le connecteur de l'unité intérieure sur X39A sur la CCI
de l'unité intérieure.
RVLQ05+08CAV3 + RHYHBH05AAV3 + RHYHBH/X08AAV3
Module hybride ROTEX HPU
4P355635-1A – 2016.02
9 Fermez le couvercle du coffret électrique de l'unité intérieure.
10 Fermez le couvercle du coffret électrique de la chaudière à gaz.
11 Fermez la chaudière à gaz.
7.11.9
Raccordement de l'interface utilisateur
▪ Si vous utilisez 1 interface utilisateur, vous pouvez l'installer sur
l'unité intérieure (pour le contrôle à proximité de l'unité intérieure)
ou dans la pièce (lors de l'utilisation en tant que thermostat
d'ambiance).
▪ Si vous utilisez 2 interfaces utilisateur, vous pouvez installer 1
interface utilisateur sur l'unité intérieure (pour le contrôle à
proximité de l'unité intérieure) et 1 interface utilisateur dans la
pièce (utilisée en tant que thermostat d'ambiance).
#
1
Raccordez le câble de l'interface utilisateur à l'unité
intérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
b
a Interface utilisateur principale
b Interface utilisateur en option
7 Installation
Action
X1M
X5M
2
1
a
(a)
Guide de référence installateur
43
