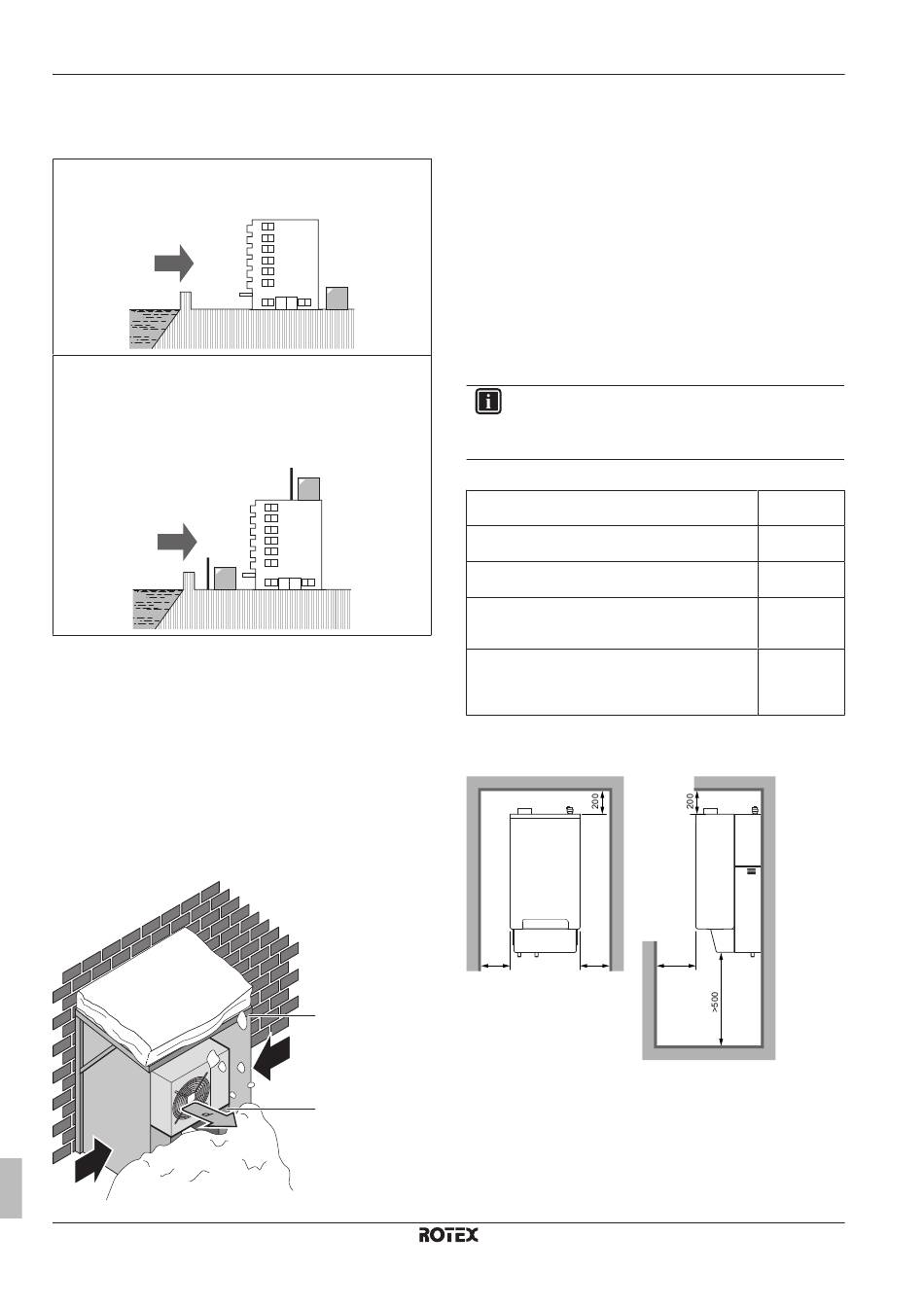

Installation en bord de mer. Assurez-vous que l'unité extérieure
n'est PAS directement exposée aux vents marins. Cela permettra
d'éviter la corrosion provoquée par des niveaux de sel élevés dans
l'air qui pourraient réduire la durée de vie de l'unité.
Posez l'unité extérieure à l'écart des vents marins directs.
Exemple: Derrière le bâtiment.
a
Si l'unité extérieure est exposée aux vents marins directe, posez un
pare-vent.
▪ Hauteur du pare-vent≥1,5×hauteur de l'unité extérieure
▪ Respectez les exigences d'espace d'entretien lors de la pose du
pare-vent.
a
d
c
a Vent marin
b Bâtiment
c Unité extérieure
d Pare-vent
L'unité extérieure est conçue pour être installée à l'extérieur
uniquement et pour des températures ambiantes comprises entre 10
et 43°C en mode de rafraîchissement et entre –25 et 25°C en mode
de chauffage.
6.2.2 Exigences supplémentaires pour le lieu
d'installation de l'unité extérieure par
temps froid
Protégez l'unité extérieure des chutes de neige directes et veillez à
ce que l'unité extérieure ne soit JAMAIS ensevelie sous la neige.
c
Guide de référence installateur
18
b
c
d
c
b
a
c
b
a Protection ou abri contre la neige
b Support
c Sens prédominant du vent
d Sortie d'air
▪ Dans tous les cas, laissez un espace libre d'au moins 300 mm
sous l'unité. Veillez également à ce que l'unité soit positionnée au
moins 100 mm au-dessus du niveau maximum de neige envisagé.
Reportez-vous à la section "7.3 Montage de l'unité extérieure" à la
page 26 pour plus de détails.
Dans les régions avec de très fortes chutes de neige, il est très
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
6.2.3 Exigences pour le lieu d'installation de
l'unité intérieure
INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
▪ Respectez les mesures indiquées ci-dessous:
Longueur de tuyauterie maximale du réfrigérant
entre l'unité intérieure et l'unité extérieure
Longueur de tuyauterie minimale du réfrigérant
entre l'unité intérieure et l'unité extérieure
Différence de hauteur maximale entre l'unité
intérieure et l'unité extérieure
Longueur de tuyauterie maximale équivalente entre
la vanne 3 voies et l'unité intérieure (pour les
installations avec ballon d'eau chaude domestique)
Longueur de tuyauterie maximale équivalente entre
le ballon d'eau chaude sanitaire et l'unité intérieure
(pour les installations avec ballon d'eau chaude
sanitaire)
(a) Diamètre de la tuyauterie 0,75".
▪ Prenez les directives suivantes
d'espacement:
10 350
(mm)
N'installez PAS l'unité dans les lieux suivants:
▪ Endroits où il y a un risque de présence de brouillard, de
vaporisation ou de vapeurs d'huile minérale dans l'atmosphère.
Les pièces en plastique risquent de se détériorer et de se
désagréger ou de provoquer des fuites d'eau.
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
