Écran Vent valve
Si un solénoïde de remise à l'air TAV est raccordé au module de la pompe turbomoléculaire,
le fonctionnement de la vanne est contrôlé par l'écran Vent Valve.
Lorsque cet écran est sélectionné, le voyant DEL Vent est allumé et le réglage de contrôle de
la vanne de remise à l'air en cours est affiché. La valeur par défaut est de « 50 % ». L'écran
Vent Valve n'est pas disponible si la pompe turbomoléculaire fonctionne.
1. Sélectionnez le paramètre approprié pour une vanne de remise à l'air normalement
ouverte ou fermée.
2. Pour modifier le réglage de la vanne de remise à l'air, appuyez sur la touche ENTRÉE,
puis sur SUIVANT pour choisir entre 50 %, Ctrld et FAN.
3. Appuyez de nouveau sur la touche ENTRÉE pour confirmer votre sélection.
Tableau 6 Écran Vent valve
Vannes de remise à l'air normalement ouvertes. Ouverture totale de la vanne de
50
remise à l'air en deçà de 50 % de la vitesse de rotation maximale de la pompe
no
turbomoléculaire.
Vannes de remise à l'air normalement ouvertes. Remise à l'air contrôlée de 100 à
Ctl
50 % de la vitesse de rotation maximale ; ouverture totale de la vanne de remise à
no
l'air en deçà de 50 %.
Ventila-
Vannes de remise à l'air normalement ouvertes. Le raccord de la vanne de remise à
teur
l'air de la pompe turbomoléculaire est alimenté en permanence de sorte que la
vanne de remise à l'air reste fermée. Cette option peut également être utilisée
pour alimenter un refroidisseur par air (par exemple, le modèle ACX75).
Off
Vannes de remise à l'air normalement fermées. Le raccord de la vanne de remise à
l'air de la pompe turbomoléculaire est désactivé en permanence de sorte que la
vanne de remise à l'air reste fermée.
Vannes de remise à l'air normalement fermées. La vanne de remise à l'air s'ouvre
50
lorsque la vitesse de la pompe turbomoléculaire chute à moins de 50 % dans des
nc
conditions d'arrêt, mais pas de défaillance.
Vannes de remise à l'air normalement fermées. Remise à l'air contrôlée de 100 % à
Ctl
50 % de la vitesse de rotation maximale ; ouverture totale de la vanne de remise à
nc
l'air en deçà de 50 % dans des conditions d'arrêt, mais pas de défaillance.

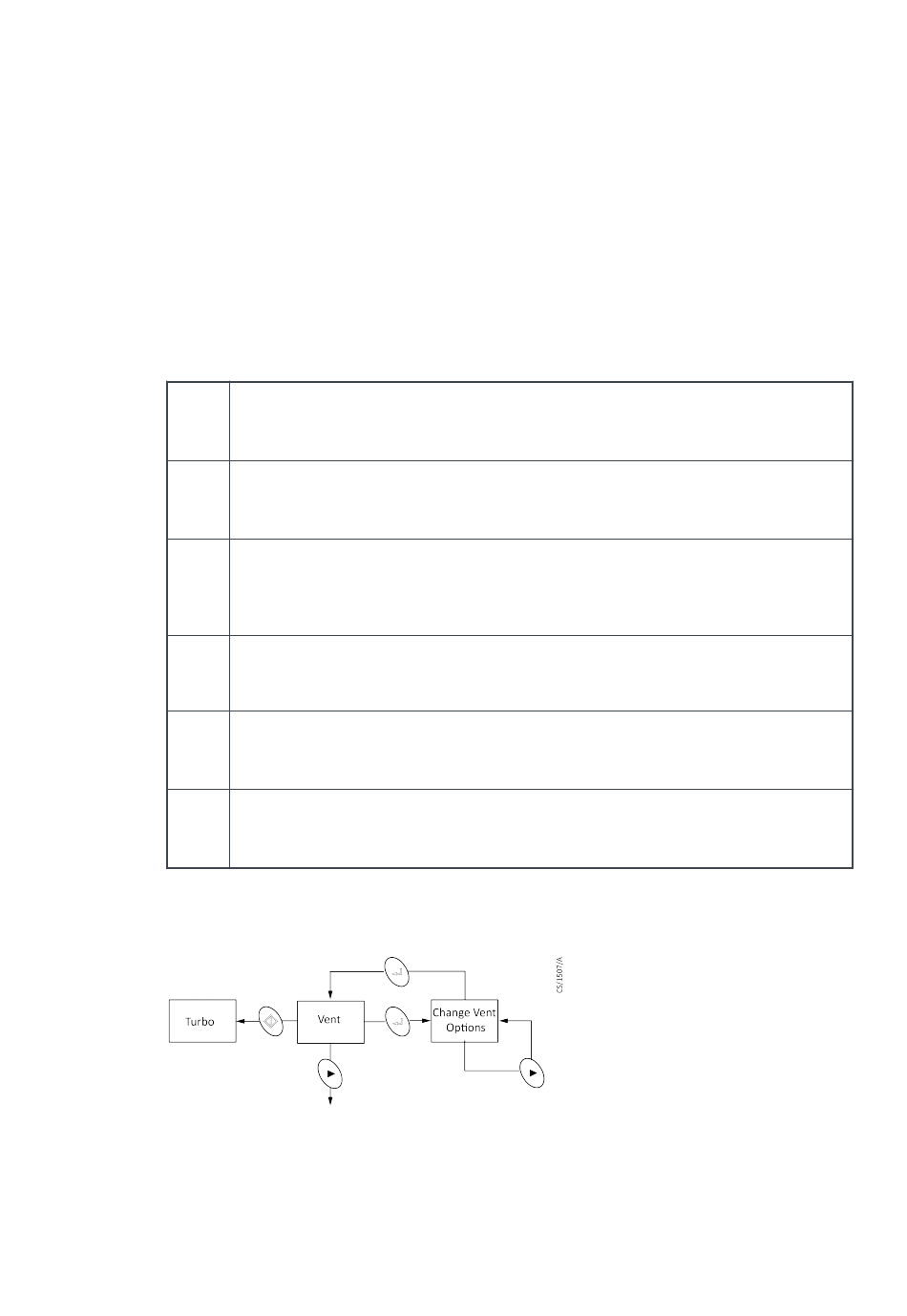

Figure 7 Écran Vent valve
D395-94-883A - Fonctionnement
