Écran Gauge
Lorsque l'écran Gauge est sélectionné, le voyant DEL Gauge est allumé et la pression de
jauge est affichée dans l'unité sélectionnée.
En l'absence de jauge, l'afficheur indique « --- ».
Branchement d'une jauge
Lors du premier raccordement d'une jauge, l'afficheur indique « ID », puis un numéro
permettant d'identifier cette nouvelle jauge.
S'il s'agit d'une jauge de type ASG (Active Strain Gauge), l'afficheur passe à l'option de
sélection de plage ASG. Dans les autres cas, il revient à l'indication de la pression. Si le type
de jauge n'est pas pris en charge, l'afficheur indique « ??? ». En l'absence de jauge,
l'afficheur indique « --- ».

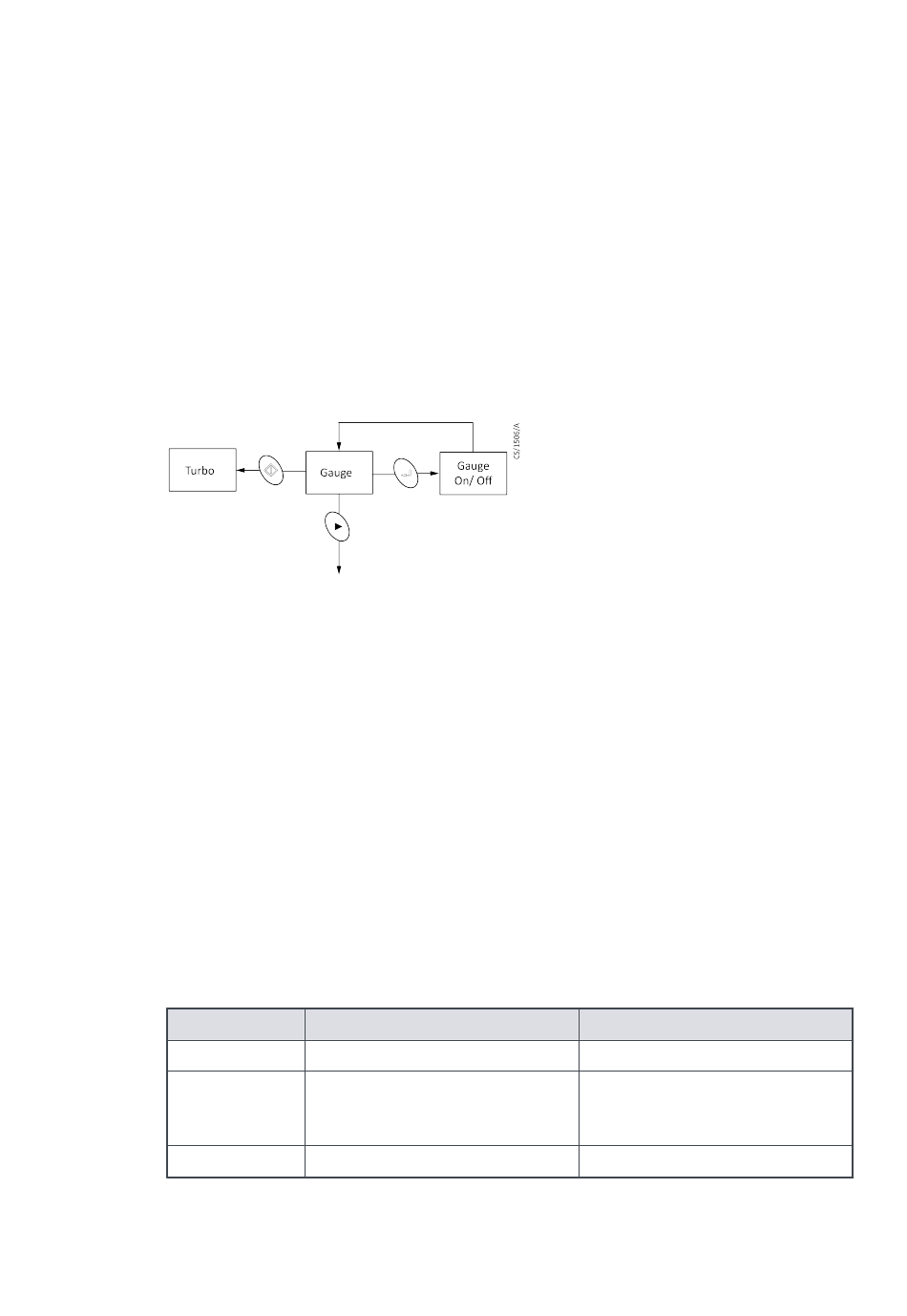

Figure 6 Écran Gauge
Sélection de plage ASG
Lorsqu'une jauge ASG est raccordée, l'afficheur change afin de sélectionner la plage ASG. La
valeur par défaut est de 1 000 mbar et la valeur « 1,0
Appuyez sur la touche SUIVANT pour sélectionner 1 000 ou 2 000 mbar, puis sur ENTRÉE
pour confirmer votre sélection.
Commande Gauge ON/OFF
Il est possible de mettre en marche et d'arrêter les jauges prenant en charge la commande
MARCHE/ARRÊT (p. ex. jauges AIM) à l'aide de la touche ENTRÉE.
Lorsqu'elle est raccordée pour la première fois, la jauge est en mode ARRÊT et l'afficheur
indique « OFF ». Lorsque la jauge est activée, l'afficheur indique « Str » pendant le
démarrage de la jauge, puis affiche la pression.
Fonctions des touches de l'écran Gauge
Tableau 5 Fonctions des touches de l'écran Gauge
Touches
MARCHE
ENTRÉE
SUIVANT
D395-94-883A - Fonctionnement
Pression courte
Accès à l'écran Turbo
Commande MARCHE/ARRÊT des
jauges prises en charge ou
confirmation d'erreur
Accès à l'écran Vent Control
Page 21
3
» clignote sur l'afficheur.
Pression longue
-
-
Défilement des écrans de menu
