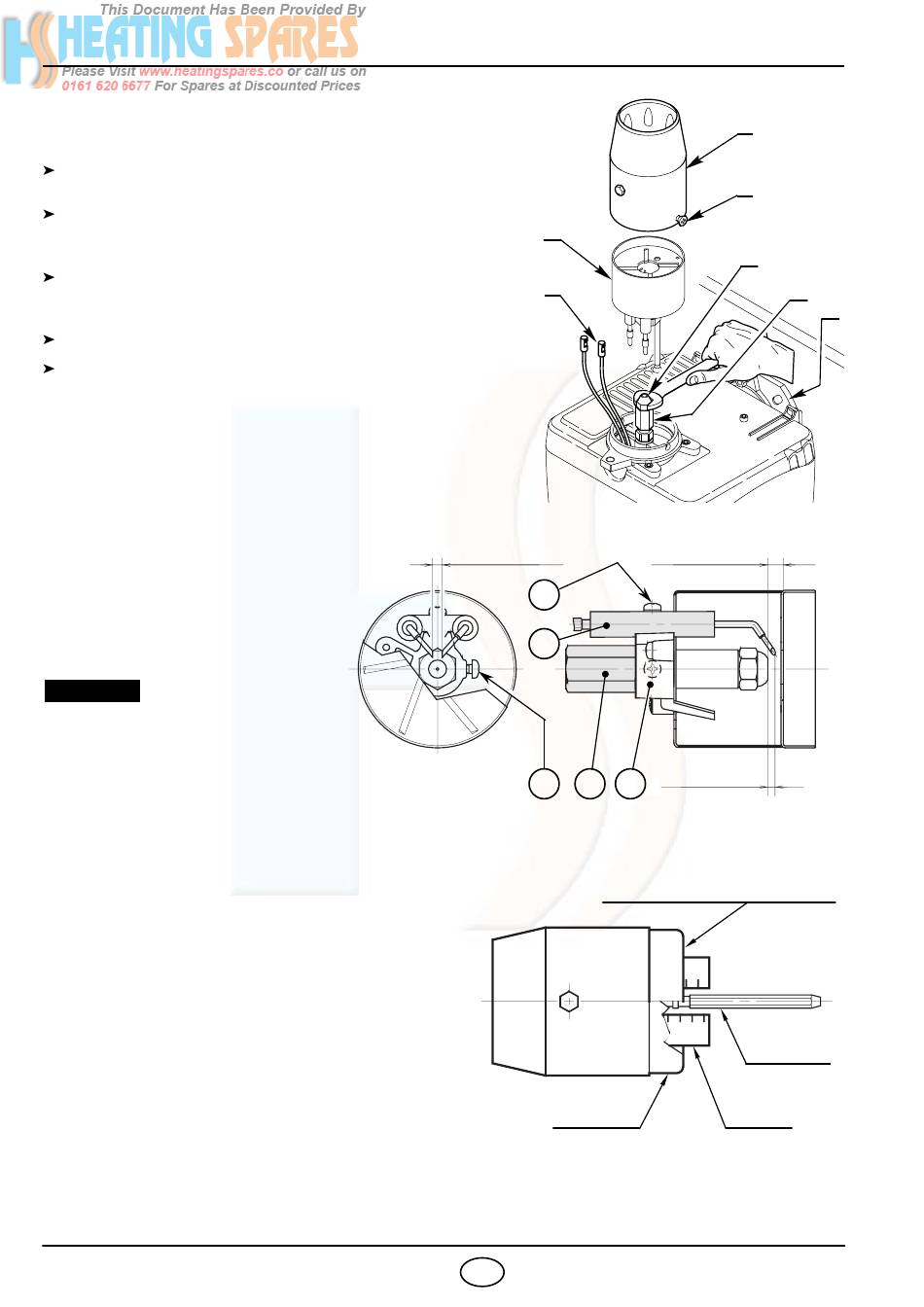

4.3 ONDERHOUDSPOSITIE

Toegankelijkheid van de verbrandingskop, de turbulator,
de elektroden en de verstuiver, (zie fig. 14).
Verwijder de brander uit de ketel na de moer ter bevesti-
ging aan de flens verwijderd te hebben.
Haak de brander aan de flens (1), verwijder de verbran-
dingskop (2) na de schroeven (3) los gedraaid te heb-
ben.
Trek de draden (4) van de elektroden, de turbulator (6)
van de verstuiverhouder (5) na de schroef (3, fig. 15) los
gedraaid te hebben.
Draai de verstuiver (7) aan.
Monteer alles weer door in omgekeerde volgorde te
werk te gaan.

4.4 AFSTELLING ELECTRODEN

Plaats de turbulator (1) tegen de
sproeihouder (2) en blokkeren met
de schroef (3).
Voor eventuele regelingen de
schroef (4) losdraaien en het elek-
trodensysteem (5) verplaatsen.
OPGELET
DE JUISTE MAAT RESPEKTEREN
4.5 REGELING VERBRANDINGSKOP
(zie fig. 16 en 17)
Dit moet bij de montage van de verstuiver gedaan
worden, met gedemonteerde branderkop. Deze rege-
ling hangt af van het branderdebiet en wordt uitge-
voerd door de regelstang te draaien totdat het
buitenste vlak van de branderkop overeenkomt met
het in de tabel weergegeven streepje.
Voorbeeld:
In de schets van fig. 16 is de kop afgesteld voor een de-
biet van 1,50 GPH bij 14 bar.
Het streepje 2,5 van de indicator komt overeen met het
buitenste vlak van de branderkop zoals in de tabel is
weergegeven.
De in de tabel weergegeven afstellingen van de kop
zijn in het algemeen goed. De aanpassing van het debiet van de ventilator aan de installatie gebeurt ge-
woonlijk alleen met de luchtklep. Als dit later eventueel gecorrigeerd moet worden met werkende brander,
ook de regeling van de kop, gebruik dan de stang (1) met niet verstelbare sleutel (2).
2900
Supplied By www.heating spares.co Tel. 0161 620 6677
, (zie fig. 15)
0
4,5
– 0,5 mm
Fig. 15
Fig. 16
D6081
7
NL
Fig. 14
6
4
E9063
5,5 ±
0,3 mm
4
5
÷
2 2,5
3 2 1
Buitenste vlak van de branderkop
3 5
0 2 4 6
Branderkop
2
3
7
5
1
D6049
mm
Regelstang
Indicator
