3.

INSTALLATION

LE BRÛLEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX LOIS ET AUX RÉGLEMENTATIONS LO-
CALES.

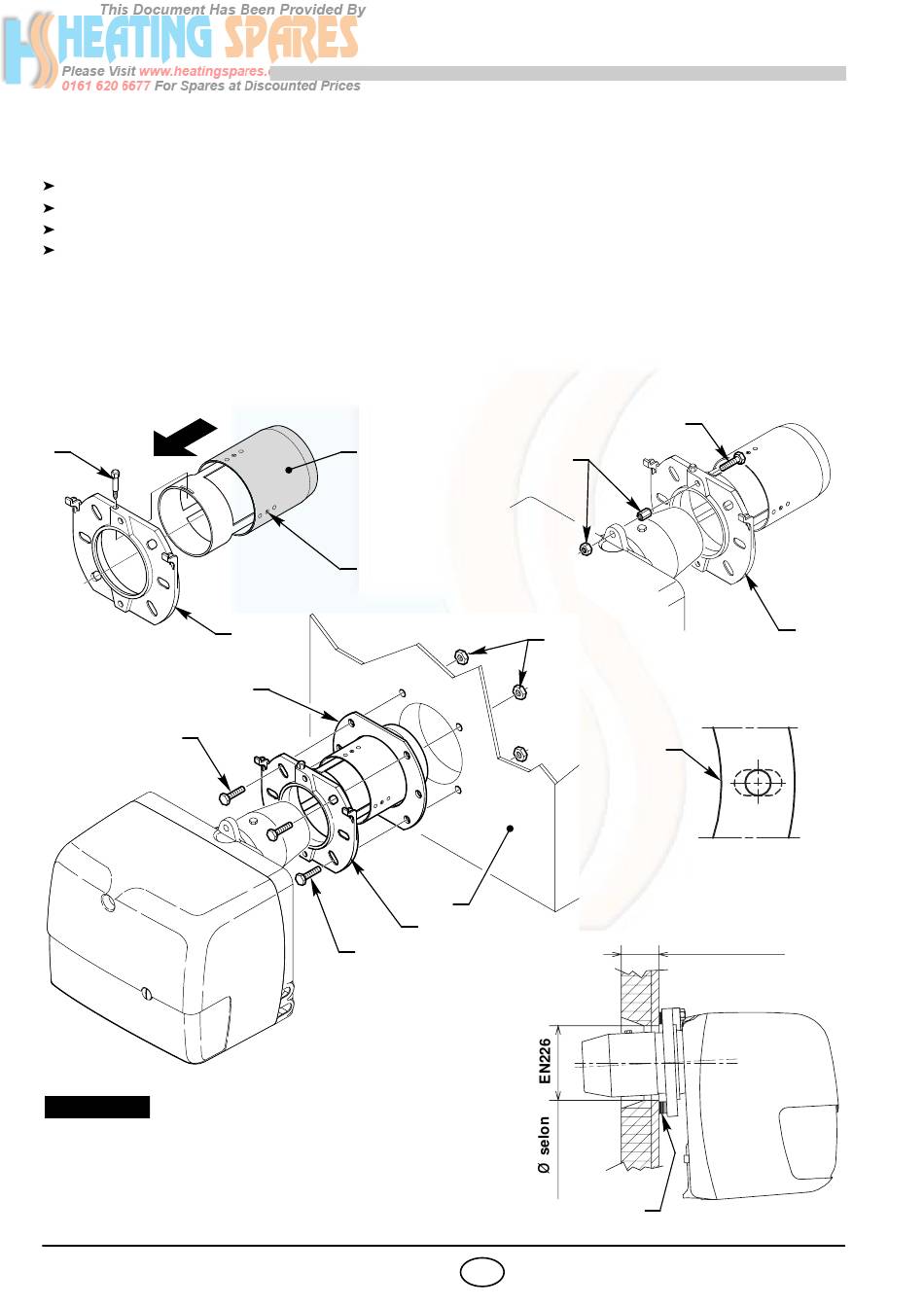

3.1 FIXATION A LA CHAUDIERE
Insérer le tube de recirculation (6) sur la bride (1) et fixer par la vis (7), (voir fig. 2).
Insérer sur la bride (1) la vis (9) et deux écrous (10), (voir fig. 3).
Elargir, si nécessaire, les trous dans le joint isolant (5, fig. 4).
Fixer sur la plaque de la chaudière (4) la bride (1) par l'intermédiaire des vis (2) et (si nécessaire) des
écrous (3) en interposant le joint isolant (5), (voir fig. 5).
Attention:
Si le trou de la plaque de la chaudière (4) est inférieur à 110 mm, dévisser les 3 vis (8) et enlever le tube de
recirculation (6) avant de fixer la bride (1) à la chaudière. Ouvrir la porte de la chaudière (4), monter le tube
de recirculation (6) et le bloquer avec les trois vis (8).
Fig. 2
7
E9059
2
Fig. 5
ATTENTION
Après installation, le brûleur doit être un peu
Pour obtenir l'inclination, le joint isolant (5) doit être ins-
tallé avec la partie la plus épaisse vers le bas (voir fig. 6).
2900
Supplied By www.heating spares.co Tel. 0161 620 6677
6
8
1
5
2
E9061
Fig. 3
10
3
4
1
Fig. 6
incliné.
3
F
9
E9060
1
Fig. 4
5
D5012
max. 110
mm
5
