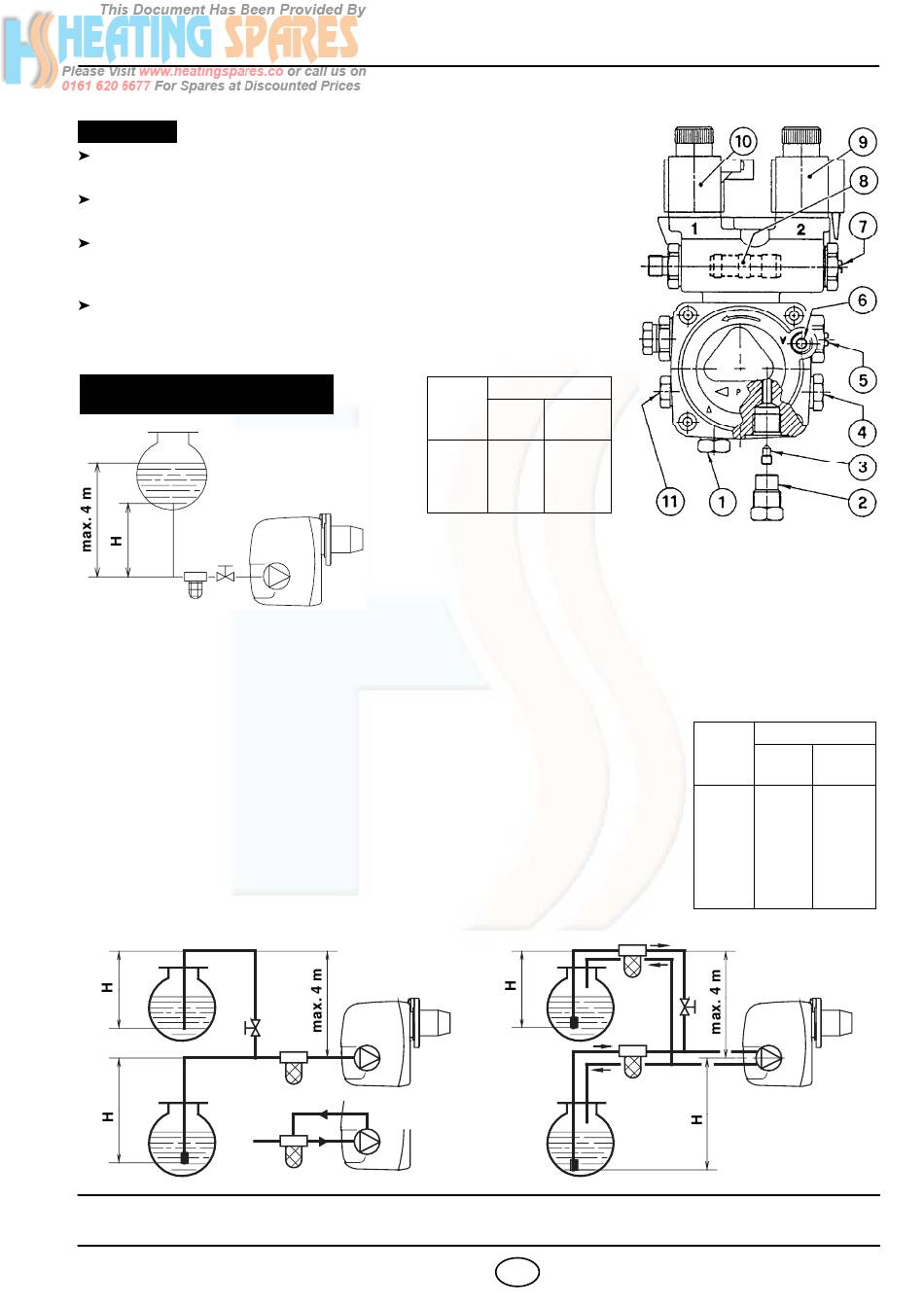

3.2 HYDRAULISCHE INSTALLATIE

OPGELET:
De toevoer van stookolie is langs beide kanten van de brander mo-
gelijk.
Het is noodzakelijk een filter te plaatsen op de voedingslijn van de
brandstof.
De pomp is voorzien voor een installatie met twee leidingen. Draai bij
één leiding de moer van de terugloopleiding (2) los, verwijder de by-
pass schroef (3) en draai de dop (2) opnieuw aan, (zie fig. 7).
Alvorens de brander op te starten, controleer of de terugloopleiding
niet verstopt is. Daardoor zou immers de dichting van de pomp be-
schadigd kunnen worden.
INSTALLATIE MET ÉÉN LEIDING
(VERBODEN IN DUITSLAND)
AANZUIGING VAN DE POMP:
Bij een installatie zoals in fig. 8, de vacuümmeteraansluiting (6, fig. 7) los-
draaien tot er brandstof ontsnapt.
Bij een installatie zoals in fig. 9 en 10, de brander in werking stellen en de
aanzuiging afwachten. Als de brander in veiligheid gaat (vergrendelt) voor er
brandstof wordt toegevoerd, dient u min. 20 sec. te wachten alvorens de ope-
ratie te herhalen.
Overschrijdt een max. onderdruk van 0,4 bar (30 cm Hg) niet. Boven die waarde
ontsnapt het gas van de brandstof. De leidingen moeten volledig luchtdicht zijn.
Bij een installatie in onderdruk (fig. 10), dienen de aanzuig- en terugloopleiding
zich op dezelfde hoogte te bevinden. In dat geval is een voetklep overbodig.
Bij een niveauverschil tussen beide leidingen is een voetklep noodzakelijk. De-
ze tweede oplossing biedt echter minder zekerheid omdat de dichtheid van de
voetklep eventueel ontoereikend kan zijn.
H = Niveauverschil;
2900
Supplied By www.heating spares.co Tel. 0161 620 6677
H
meter
0,5
Fig. 8
1,5
1 - Aanzuigleiding
2 - Terugloopleiding
3 - By-pass schroef
4 - Manometeransluiting
D4498
5 - Drukregelaar 2de vlamgang
Fig. 9
L = Max. lengte aanzuigleiding;
Fig. 7
L meter
ø i ø i
8 mm 10 mm
10 20
1 20 40
40 80
2 60 100
4
NL
S7067
6 - Vacuümmeteraansluiting
7 - Drukregelaar 1ste vlamgang
8 - Zuiger drukvariator
9 - Klep 2de vlamgang
10 - Klep 1ste vlamgang
11 - Hulpdrukmeetpunt
L meter
H
ø i
meter
8 mm
0 35
0,5 30
1 25
1,5 20
2 15
8
3
3,5 6
Fig. 10
D6228
ø i = Binnendiameter leiding.
ø i
10 mm
100
100
100
90
70
30
20
