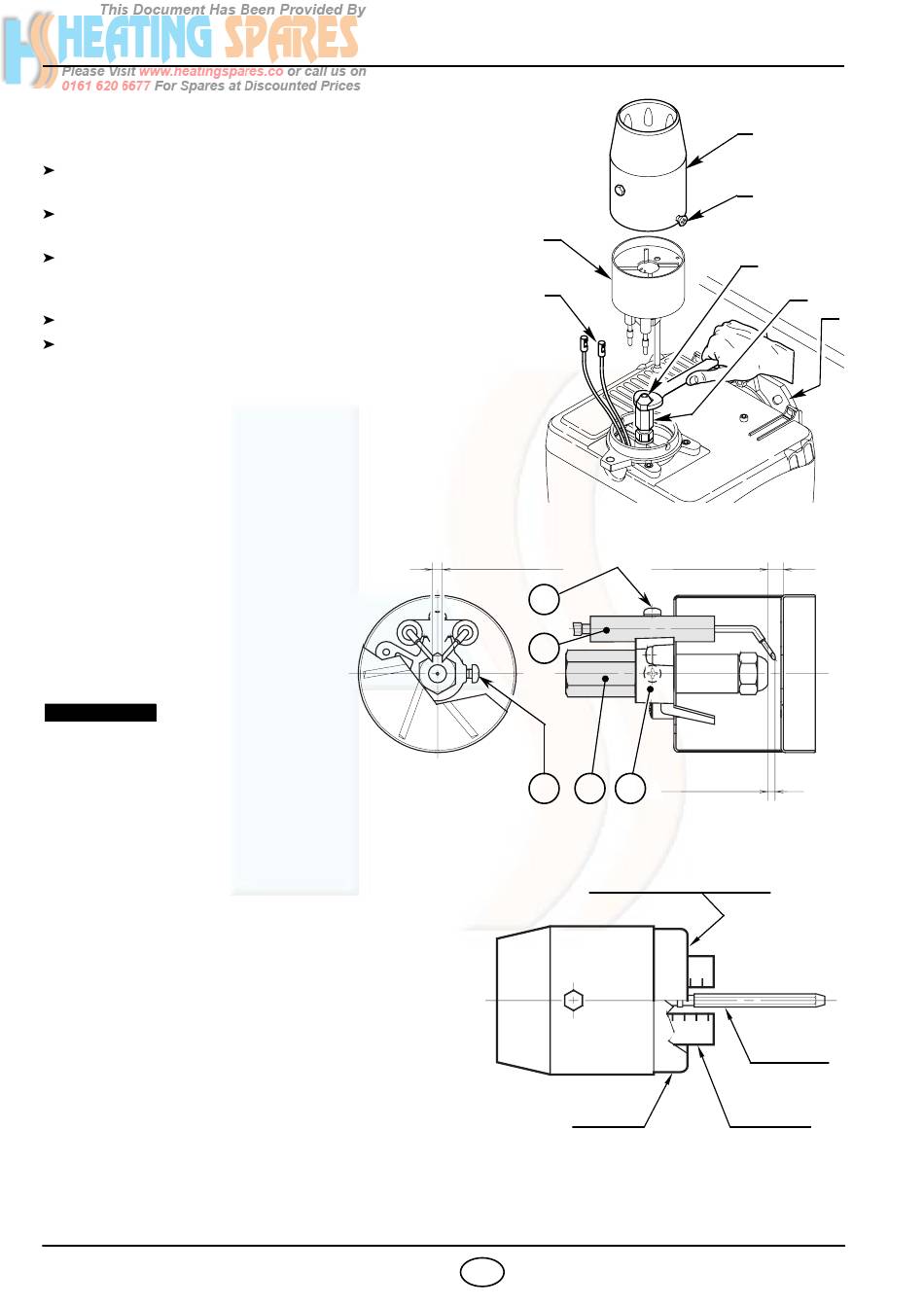

4.3 POSITION D' ENTRETIEN
Accès à la tête de combustion, au support de l'accroche
flamme, aux électrodes et au gicleur, (voir fig. 14).
Enlever le brûleur de la chaudiere, en enlevant l'écrou de
fixage à la bride.
Accrocher le brûleur à la bride (1), enlever le gueulard (2)
après avoir desserré les vis (3).
Débrancher les câbles (4) des électrodes, enlever de la
ligne porte gicleur (5) le support de l'accroche flamme (6)
après avoir desserré la vis (3, fig. 15).
Visser le gicleur (7).
Effectuer les mêmes opérations mais en sens inverse
pour remonter les pièces.
4.4 REGLAGE DES ELECTRODES,
Appuyer le support de l'accroche-
flamme (1) au porte-gicleur (2) et
bloquer avec la vis (3).
Pour éventuels ajustements des-
serrer la vis (4), et déplacer le grou-
pe des électrodes (5).
ATTENTION
L E S D I S T A N C E S D O I V E N T
ETRE RESPECTEES.
4.5 REGLAGE TETE DE COMBUSTION,
(voir fig. 16 et 17)
Il est fait, au moment du montage du gicleur, avec
gueulard démonté. Il dépend du débit du brûleur et on
l'obtient en tournant la tige de réglage, jusqu'à ce que
le plan terminal du gueulard concorde avec l'encoche
indiquée dans le tableau.
Exemple:
Dans le dessin de fig. 16, la tête est réglée pour un
débit de 1,50 GPH à 14 bar. L'obturateur est en effet
dans la position 2,5, comme indiqué dans le tableau.
Les réglages de la tête de combustion indiqués dans
le tableau sont valables dans la majorité des cas.
L'adaptation du débit du ventilateur à l'installation
n'est faite, normalement, que par le volet d'air.
Dans le cas où il serait nécessaire de retoucher, brûleur fonctionnant, aussi le réglage de la tête de com-
bustion, agir sur la tige (1) au moyen d'une clef de 6 mm (2).
2900
Supplied By www.heating spares.co Tel. 0161 620 6677
(voir fig. 15)
0
4,5
– 0,5 mm
Fig. 15
Fig. 16
D6081
7
F
Fig. 14
6
4
E9063
5,5 ±
0,3 mm
4
5
÷
2
2,5
3
2
1
Plan terminal du gueulard
3
5
0
2
4
6
Gueulard
2
3
7
5
1
D6049
mm
Tige
de réglage
Obturateur
