3.

INSTALLATIE

DE BRANDER MOET GEÏNSTALLEERD WORDEN VOLGENS DE PLAATSELIJK GELDENDE WETTEN
EN NORMEN.

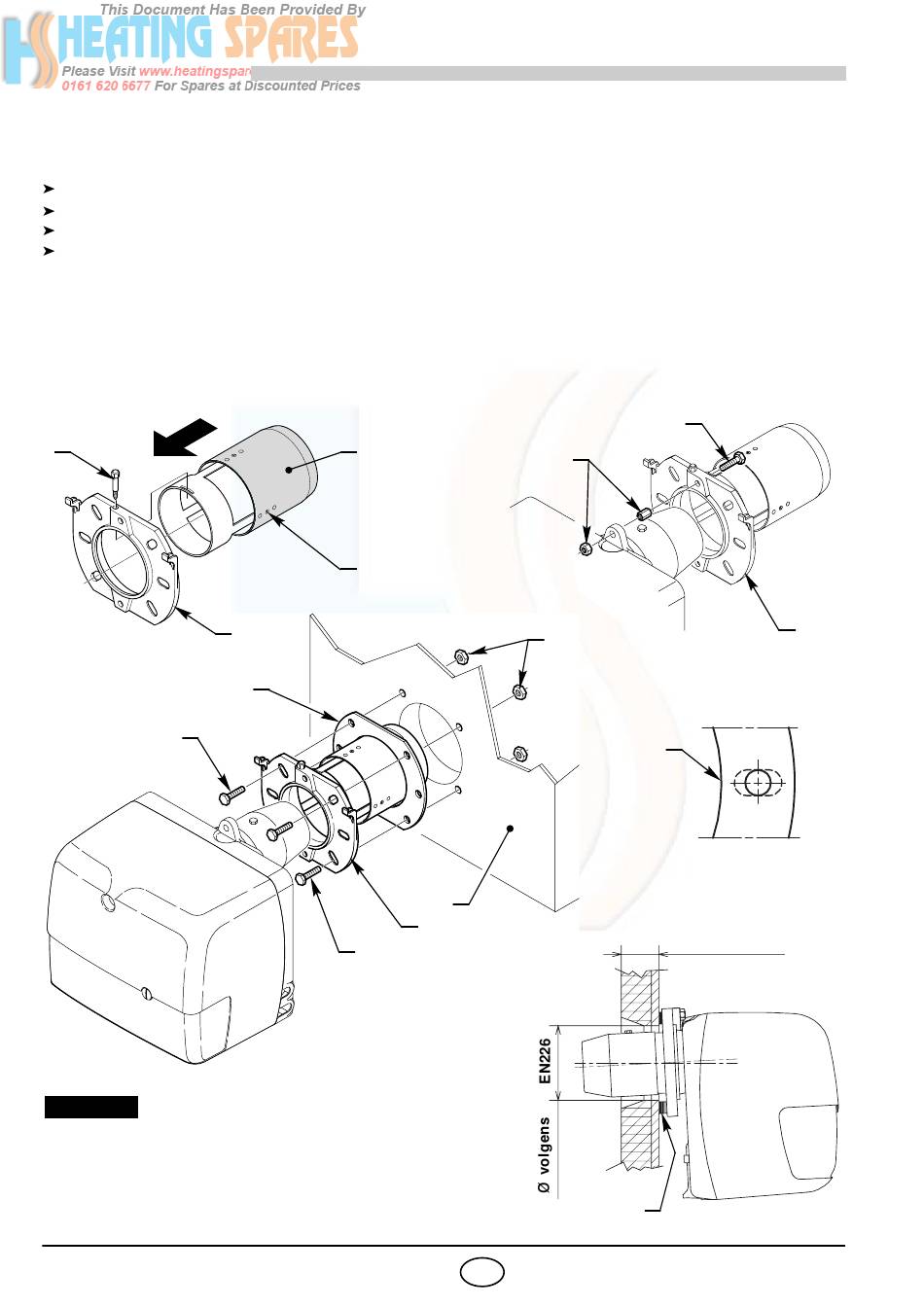

3.1 BEVESTIGING OP DE KETEL

Steek de recirculatieleiding (6) op zijn plaats in de flens (1) en blokkeer hem met de schroef (7), (zie fig. 2).
Steek de schroef (9) en de twee moeren (10) in de flens (1), (zie fig. 3).
Indien nodig, de gaten in de flensdichting (5, fig. 4) vergroten.
Bevestig de flens (1) op de ketelplaat (4) met behulp van de schroeven (2) en (indien nodig) de moeren
(3) en voeg de flensdichting (5) ertussen, (zie fig. 5).
Opgelet:
Als de opening in de keteldeur (4) kleiner is dan 110 mm, draai dan, alvorens de flens (1) aan de ketel te
bevestigen, de drie schroeven (8) los en verwijder de vlampijp (6). Open de keteldeur (4), monteer de
vlampijp (6) en blokkeer hem met de drie schroeven (8).
Fig. 2
7
E9059
2
Fig. 5
OPGELET
Nadat de brander geïnstalleerd is moet hij iets geheld
worden.
Hiertoe moet de flensdichting (5) met de dikste kant naar
beneden gemonteerd worden (zie fig. 6).
2900
Supplied By www.heating spares.co Tel. 0161 620 6677
6
8
1
5
2
E9061
Fig. 3
10
3
4
1
Fig. 6
3
NL
9
E9060
1
Fig. 4
5
D5012
max. 110
mm
5
