9.
®
10.5.4 Démontage de la garniture mécanique à double effet DW

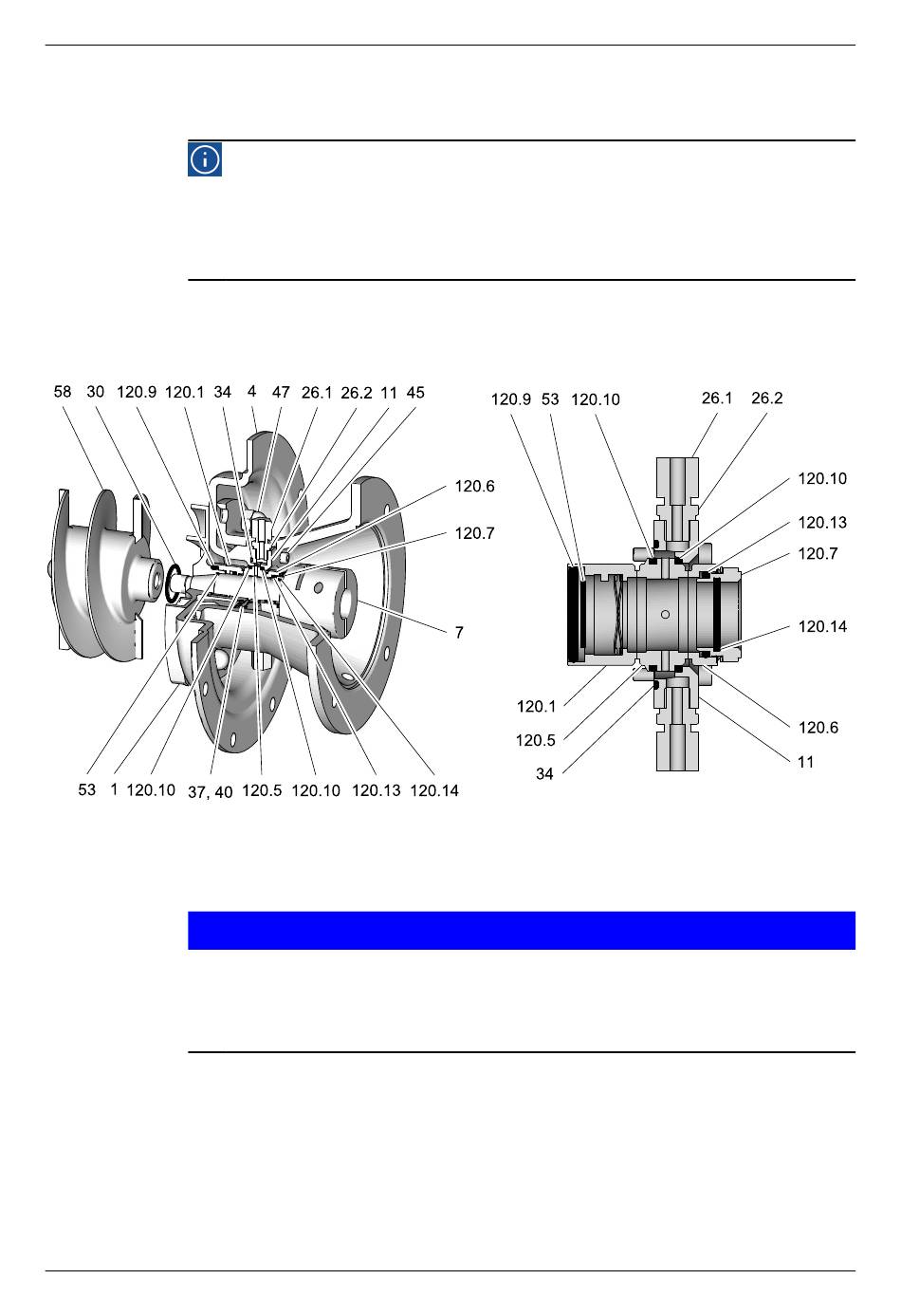

Fig.20: Garniture mécanique à double effet DW (A) avec détails
En cas de non-étanchéité ou d'usure de la garniture mécanique, démonter et
remplacer cette dernière.
Effectuez les opérations suivantes :
1.
2.
3.
50
Retirer le grain fixe et le joint torique du corps de pompe par l'avant avec
précaution avec un outil plat ou pointu (par ex. tournevis plat).
Remarque !
La poursuite du démontage de la pompe n'est requise que dans
certains cas, tels que par exemple un moteur défectueux.
Voir à ce sujet le chapitre « Démontage de la pompe du moteur ». Pour
le montage voir le chapitre « Montage »
La garniture mécanique à simple effet rincée QU (A) est démontée.
Attention
L'arbre de pompe (7) est un composant sensible.
La détérioration de cet élément peut entraîner des dysfonctionnements.
► Ne pas endommager l'arbre de pompe (7) lors du démontage de la
garniture mécanique.
Contrôler si le tournevis coudé hexagonal bloque l'arbre.
Dévisser la roue d'entrée (58).
Retirer de l'arbre (7) la roue (1) avec entraîneur intégré et joint torique (53),
ainsi que l'anneau de glissement (120.1) avec joint torique (120.9).
