10.5.3
Démonter la garniture mécanique à simple effet rincée QU

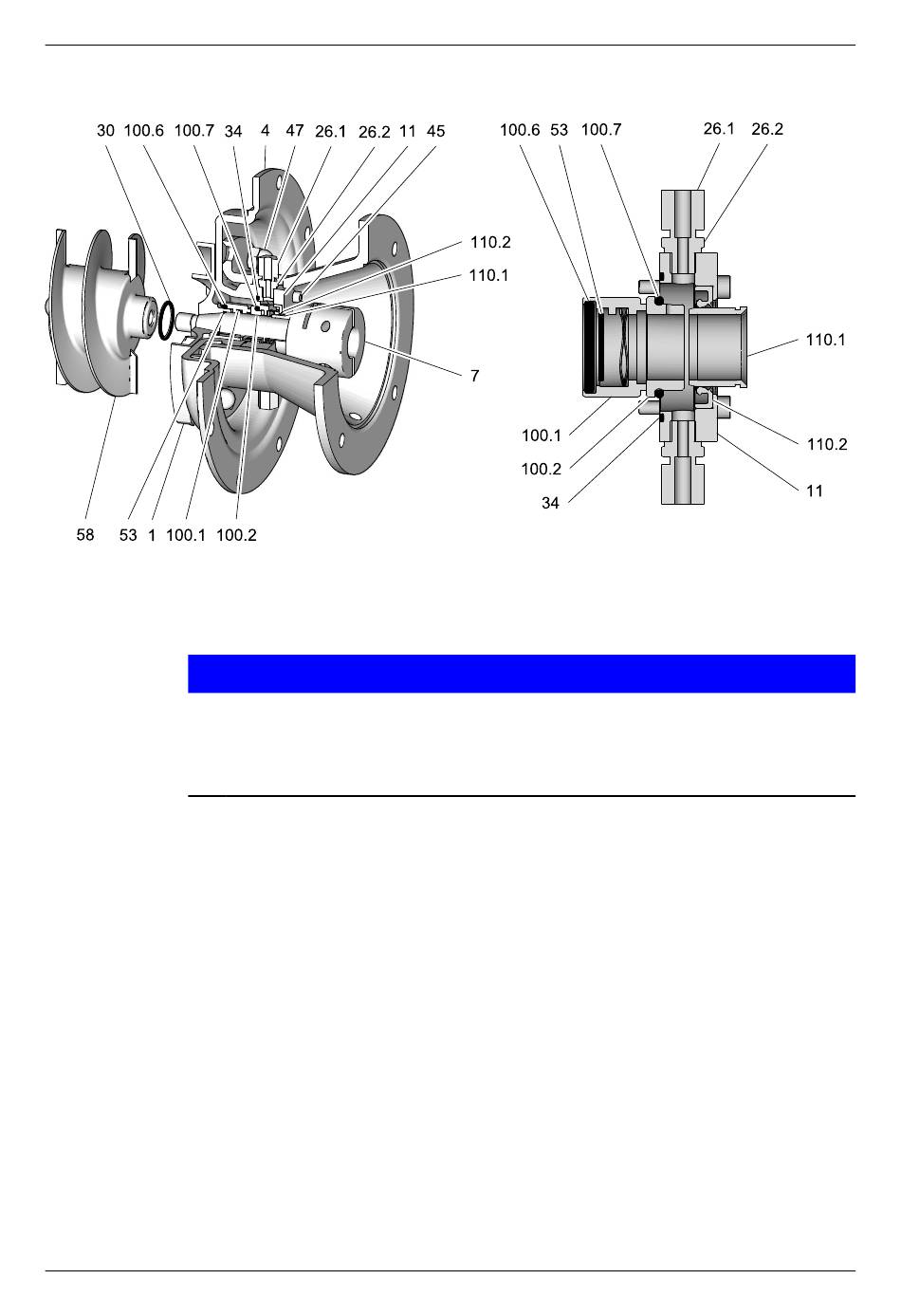

Fig.19:
Garniture mécanique à simple effet rincée QU (A) avec détails
En cas de non-étanchéité ou d'usure de la garniture mécanique, démonter et
remplacer cette dernière.
Effectuez les opérations suivantes :
1.
2.
3.
4.
5.
6.
7.
8.
430BAL008663FR_15
18.10.2019
Attention
L'arbre de pompe (7) est un composant sensible.
La détérioration de cet élément peut entraîner des dysfonctionnements.
► Ne pas endommager l'arbre de pompe (7) lors du démontage de la
garniture mécanique.
Retirer de l'arbre (7) la roue (1) avec entraîneur intégré, joint torique (53),
anneau de glissement (100.1) et joint torique (100.6).
Dévisser l'écrou à chapeau (26.1) du raccord fileté (26.2).
Dévisser les raccords filetés (26.2) du support de l'anneau de glissement
(11).
Desserrer l'écrou borgne (47) et extraire le carter de pompe (4) en le
poussant vers l'avant.
Desserrer les vis à six pans creux (45) et démonter le carter de pompe avec
le support de l'anneau de glissement (11).
Retirer le joint à lèvre pour arbre tournant (110.2) du support de l'anneau de
glissement (11).
Contrôler la surface de la douille de protection de l'arbre (110.1) et la
remplacer en cas d'endommagement.
Retirer les joints toriques (34) du support de l'anneau de glissement (11).
Entretien
Démontage
49
