• Regarder l'hélice du ventilateur du moteur et déterminer le sens de rotation juste
avant que le ventilateur ne s'arrête.
Si le sens de rotation du moteur doit être modifié :
• Inverser deux des fils de phase du moteur.

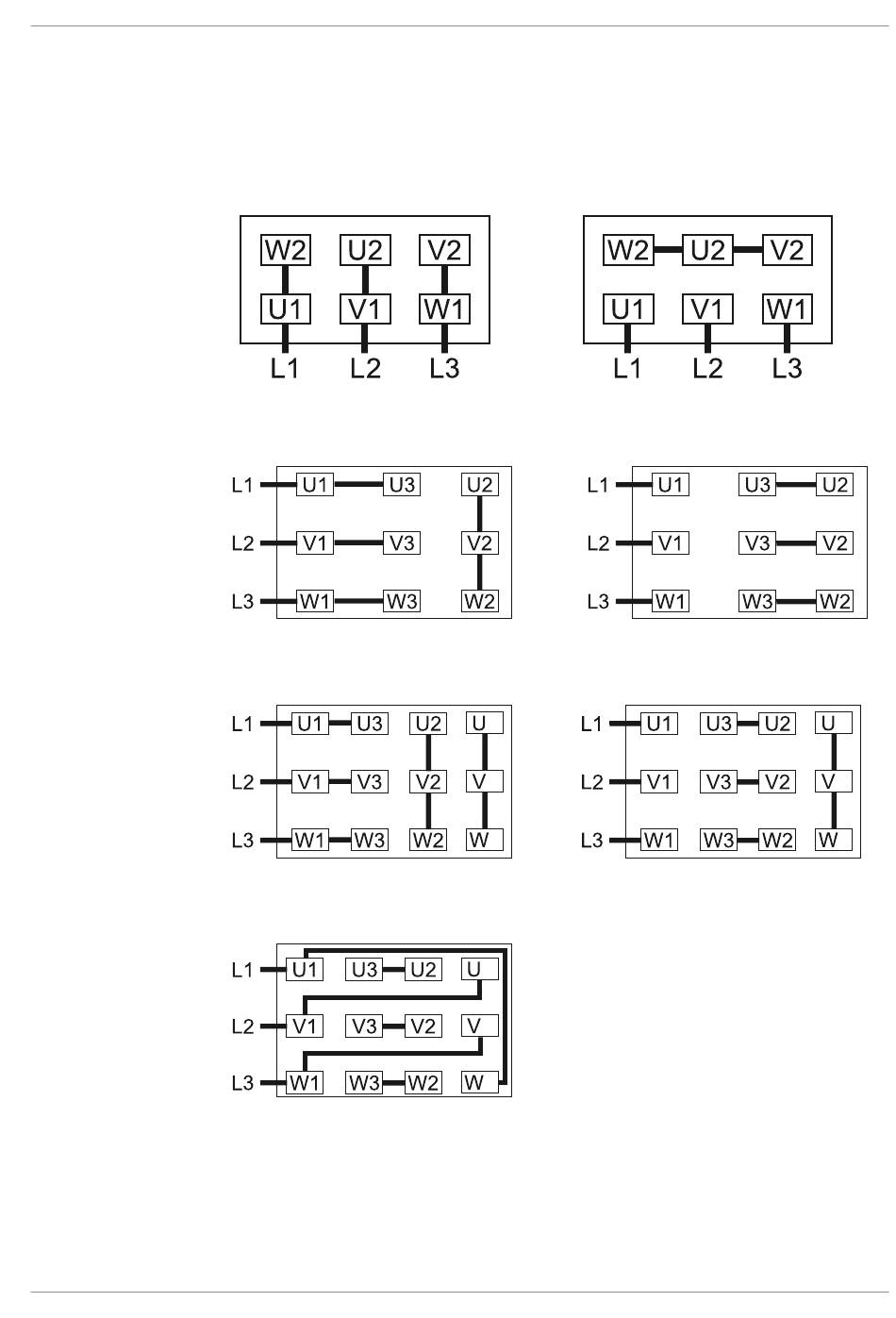

Connexion en triangle (basse tension) :
Connexion en étoile double, moteur
multi-tension à 9 pôles (basse tension) :
Connexion en étoile double, moteur
multi-tension à 12 pôles (basse tension) :
Connexion en triangle, moteur multi-
tension à 12 pôles (moyenne tension) :
Connexion en étoile (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 9 pôles (haute tension) :
Connexion en étoile, moteur multi-ten-
sion à 12 pôles (haute tension) :
4
4
4
4
4
4
Installation | 5
4
4
4
